CTP-1000互感器分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

★ 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

★ 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

★ 基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。

★ 界面友好美观，全中文图形界面。

★ 装置可存储1000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

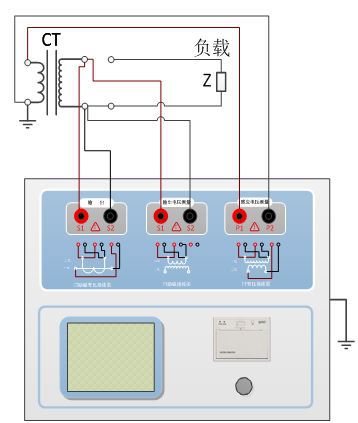

★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

★  易于携带，装置重量<9Kg。

装置面板结构如右图接线端子从左向右：

·红黑S1、S2端子：试验电源输出

·红黑S1、S2端子：输出电压回测

·红黑P1、P2端子：感应电压测量端子

·液晶显示屏：中文显示界面

·微型打印机：打印测试数据、曲线

·旋转鼠标：输入数值和操作命令
