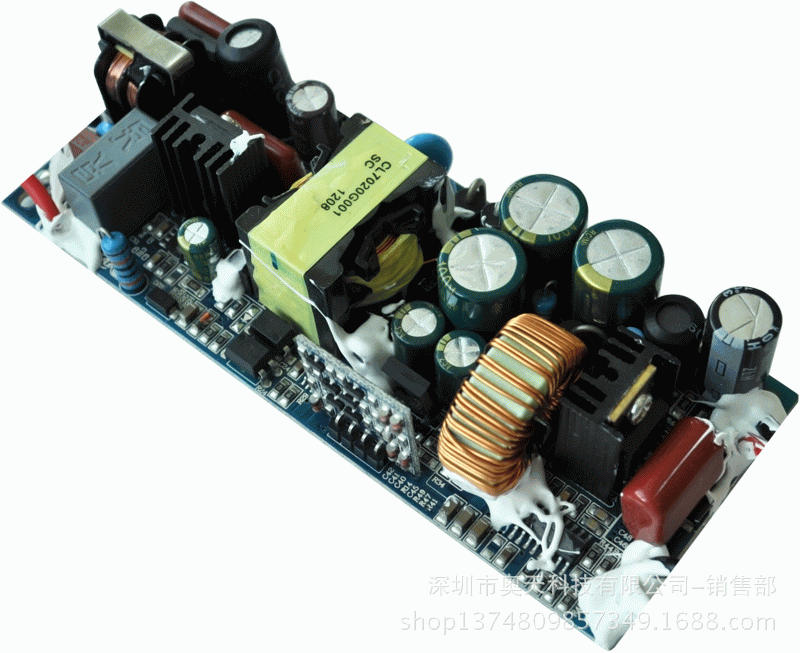

高品质LED应急照明恒流电源40W照明20W应急//LED应急电源AT7020
n AT7020产品特性： | - 适用于LED应急灯用控制电源
- 内部带有交流供电，直流供电及充电控制功能
- 功能切换无机械结构，可靠性高寿命长
- 带有常规供电照明开关功能。
- 带有停电自动切换功能。
- 带有充电自动控制功能。
- 交流输入时LED灯功率40W;应急照明时LED灯功率20W
- 符合ROHS标准
型号 | AT7020-220-20XP2W | 交 流 电 输 入 端 | 输 入 | 额定输入电压 | 220VAC | | 输入电压范围、频率范围 | 176～264VAC ,47～63Hz | | 功率因数 | >0.9 | | 效率 | >85% | | 额定输入功率 | 51.5W | | 空载输入功率 | <3W | | 短路输入功率 | <5W | | 交流电流 | <330mA | | 冷启动浪涌电流 | <20A | | 漏电流 | <2mA | | LED 输出 | 恒流电流、恒流输出电压范围 | 620±30mA、60～70V | | 空载电压 | <76V | | 纹波与噪声 注2 | <4V | | 线性调整率 注3 | <2% | | 负载调整率 注4 | <2% | | 启动上升时间、保持时间注5 | <1.3S | | 保护 | 输入两线反接 | 正常工作 | 输入过压、欠压 | 欠压无输出或输出闪烁；过压可能损坏电源 | 短路输出、开路输出 | 短路和开路可能会有间隙“嗒嗒”声 | 过热 | 内部控制IC有过热保护 | 标准 | 安全规范 | 初级与次级基本耐压2000VAC | 电磁兼容 注6 | 未测试 | RoHS | 符合 | 电 池 输 入 端 | 电池 输入 | 额定输入电压 | DC12 | 输入电压范围、频率范围 | DC10V～15V | 放电关断电压 | DC9.3V～9.7V | 放电开启电压 | DC12.6V～13V | 效率 | >85% | | 额定输入功率 | 23W | | 空载输入功率 | <0.3W | | 短路输入功率 | <0.3W | | 直流电流 | <2.3A | | 冷启动浪涌电流 | <15A | | LED 输出 | 恒流电流、恒流输出电压范围 | 280±20mA、60～70V | | 空载电压 | <10V | | 纹波与噪声 注2 | <3V | | 线性调整率 注3 | <3% | | 负载调整率 注4 | <3% | | 启动上升时间、保持时间注5 | <0.5S | | 保护 | 输入两线反接 | 会造成电源损坏 | 输入过压、欠压 | 欠压输入输出电流降额或关断，过压输入时可能会损坏电源 | 短路输出、开路输出 | LED灯输出短路保护，开路保护 | 过热 | 内部控制IC有过热保护 | 充电部分 | 充电 | 正常照明充电电流 | 110mA±10mA@10~14V | 停止照明充电电流 | 110mA±10mA@10~14V | 仅充电功率 | <4.5W | 充电停止电压 | 14.2V～14.5V | 电池充满充电时间 | 10H～20H | 满电池放电时间 | 0.5H～1 H | 应急电池参数 | 镍氢电池12V1500mAH |
|
|
|
'
