FD系列野战光缆
专门为野战和复杂环境下需快速布线或反复收放使用条件下使用而设计的无金属光缆，具有重量轻、方便携带；抗张力、抗压力、强重比高；柔软性好，易弯曲；耐油、耐磨、阻燃；适用温度范围广等特点。适用于野外通信系统快速布线或反复收放；雷达、航空和舰船布线；油田、矿山、港口、电视现场转播、通信线路抢修等条件严酷的场合。

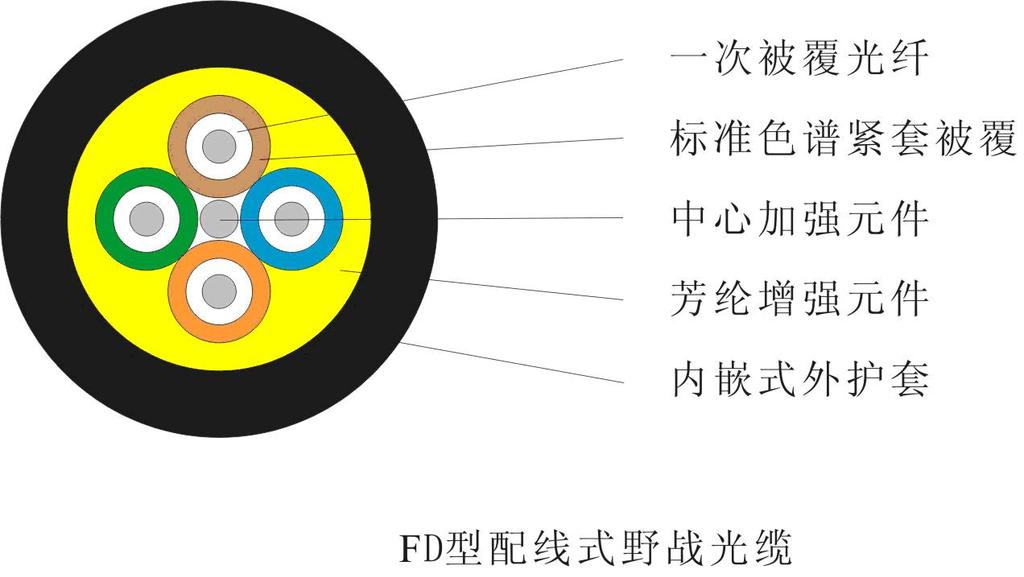

结构特点：
1、采用紧凑的全介质配线型结构，内为φ0.9mm紧套光纤，使光缆具有极高的强重比，便于快速布线或反复收放。
2、复合结构的高强度光纤二次被覆，提供了最好的温度性能和最小的附加衰减，确保光缆在恶劣条件下的可靠性和使用寿命。
3、特制的高强度、柔韧型玻璃纤维增强塑料（FRP）中心增强元件，保证光缆的强度和弯曲性能。
4、大面积的芳纶增强纤维为光缆提供了极高的机械强度。
5、无扎线的小节距SZ绞合的紧套光纤和单螺旋绞合的芳纶纤维相组合，保证野战光缆有较大的拉伸应变能力。
6、热塑性聚氨酯弹性体阻燃护套为光缆提供了良好的结构稳定性和抗压、耐磨、耐油、低温柔韧和阻燃等性能。
野战光缆主要技术指标
项 目 | 指 标 |
光缆芯数 | 2~4 | 5~6 |
光缆直径(mm) | 5.2±0.2 | 5.5±0.2 |
光缆重量(kg/km) | ≤25 | ≤30 |
光纤衰减(dB/km) 典型值 | 单模
| 1310nm | ≤0.5 |
1550nm | ≤0.4 |
多模
(62.5/125) | 850nm | ≤3.2 |
1300nm | ≤1.0 |
张力负荷(N) | 1500 | 1800 |
压力负荷(N/10cm) | 1000 | 1100 |
冲击(N*m) | 2.21 |
反复弯曲(次) | 1000（R=50mm） | 1000（R=55mm） |
阻燃性 | 通过GB12666.4 |
使用温度(℃) | -40 ~ +85 |
制造长度 | 1000米或按客户要求 |
注：其它光学性能、机械性能和环境性能均符合国军标GJB 1428A的要求。
订货信息
FD 2 – B1 – ZU -A
■ 适用温度：
l A＝-40℃～+85℃
l C＝-20℃～+60℃
■护套材料：
l ZU＝PU聚氨酯
l ZY＝低烟无卤阻燃聚乙烯
■光纤类别代号：
l B1＝G.652D非色散位移单模光纤
l A1a＝50/125um多模光纤
l A1b＝62.5/125um多模光纤
l B4＝G.655非零色散位移单模光纤
l 其他类别光纤、护套颜色可根据用户需要确定
■光纤芯数：2—12芯任选
■结构：FD＝ 配线结构野战光缆
