| 用途 |

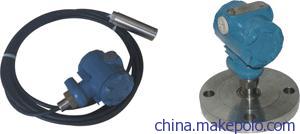

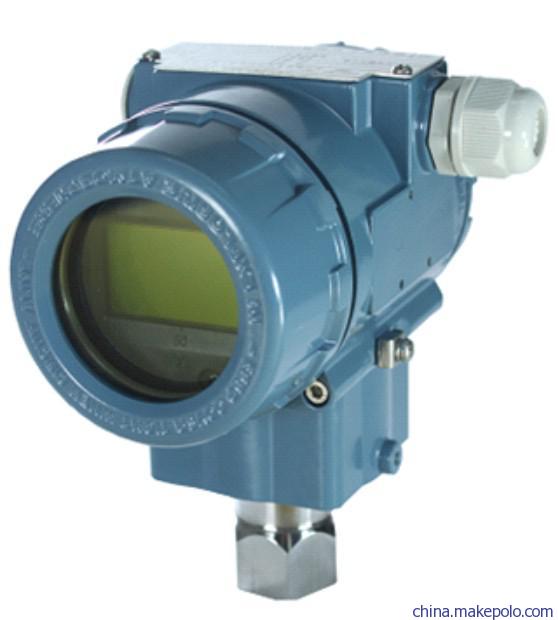

| HR-3051ST液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。ST型卫生式液位变送器采用卡箍的形式，进行快速联接，它与介质接触的表面，经过精细加工和处理，光洁度和清洁度皆符合卫生标准，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。 |
| 通用技术性能和参数 |
| 输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性： |
|
|
| 量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II CT6
静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代号为3），在管道压力下通过调零给予校正。
HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件） |
| HR-3051ST型卫生式液位变送器 |
| 代号 测量范围 （KPa） | 4
5
6 | 0 － 6.2
0 － 31.1
0 － 117 | ～ 37.4
～ 186.8
～ 689.5 | |
|
| 代号 输出形式 | SF
S
E | 4～20mA.DC 数字放大器，带4位LCD数字显示
4～20mA.DC 智能放大器，并采用HART协议通讯
4～20mA.DC 模拟放大器，线性输出 | |
|
| 代号 容室和接头材质 排气／排液阀材质 隔离膜片材质 | 22 316钢 316 316L钢
23 316钢 316钢 哈氏合金C |
|
| 代号 正压侧隔离膜片材料 正压侧接液密封面材质 | A 316L钢 316L钢（凸法兰式均为316钢）
B 哈氏合金C 哈氏合金C
C 钽 钽 |
|
| 代号 接液筒 | 31 通径3" 压力等级150Lb
32 通径3" 压力等级300Lb |
|
| 代号 灌充液 | L 低粘度硅油 －60～150℃ ρ=0.93
S 普通硅油 －45～205℃ ρ=0.96
N 植物油 －15～200℃ ρ=0.92
W 蒸馏水 ＋5 ～＋70℃ ρ=1.0 | 注：代号Ｎ、Ｗ用于卫生要求严格的场合，可避免灌充液泄漏对工艺介质造成污染。 |
|
| 代号 膜片凸出长度（mm） | 2 50(2")
4 100(4")
6 150(6") |
|
| 代号 选用件 | S□ 负压侧带≤4.5米毛细管的相同形式远传装置
G 安装罐和卡箍
M3 数显指示表 4位LCD数字显示
d 隔爆型，防爆标志ExdⅡCT6 | 注：“□”内填入毛细管长度代号：05（1.5米）、10（3.0米)、15（4.5米）。 |
|
|
|
| HR-3051ST 5 E 22 A 32 N 4 M3 0～40KPa 选型举例 |
