以下是尼龙波纹管的详细信息，波纹管系以采用优质环保的PA料(或PP料，或PE料)经高温挤压成型而成。产品质量保证，欢迎订购。

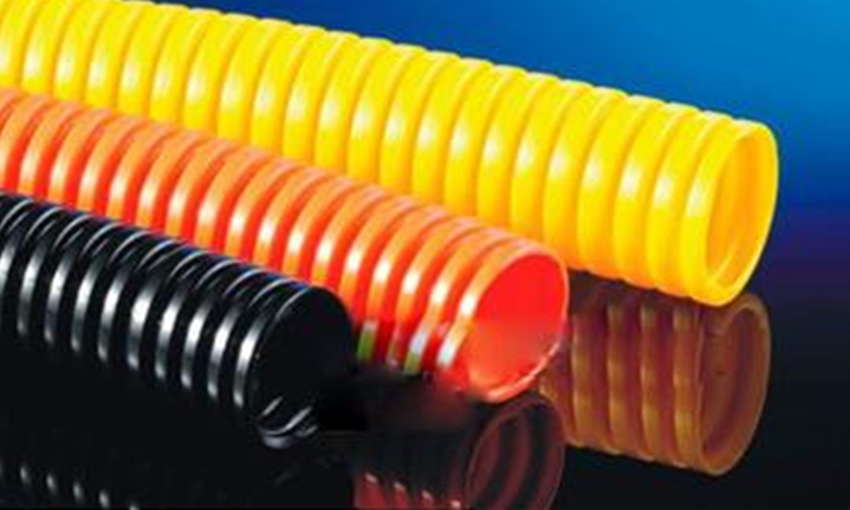

尼龙波纹管实拍图
尼龙波纹管特点
1、材质：PA（环保尼龙软管）（阻燃尼龙软管）
2、结构：内部和外表均为波浪型
3、温度范围：-40℃-100℃短时间120℃
4、颜色：黑色，其他颜色可以定做（根据需要可开口）
5、特性：柔软有韧性，抗扭曲；机械强度好，可以承受较重的负载；耐酸，耐切屑液，润滑油，冷却液等；表面有光泽，耐摩擦；黑色耐紫外线较PA6-L机械强度.全阻燃材料塑料波纹管,用途广泛,对于防火性能非常优越!
6.适用范围：应用于机床机械，电气绝缘保护，自动化设备，生产流水线，电站等，保护电线电缆不受外力磨损及绝缘，适合往复运动场合的使用；
7、使用方法：将电线电缆插入管内，在配上软管接头对应的型号使用
尼龙波纹管规格表
PA尼龙波纹管规格表
| 规格 |
内径*外径（mm） |
弯曲半径（mm） |
包装单位（m） |
| AD10.0 |
6.5*10.0 |
16 |
100 |
| AD13.0 |
10.0*13.0 |
20 |
100 |
| AD15.8 |
12.0*15.8 |
30 |
100 |
| AD18.5 |
14.3*18.5 |
40 |
100 |
| AD21.2 |
17.0*21.2 |
45 |
100 |
| AD25.0 |
20.0*25.0 |
50 |
100 |
| AD28.5 |
23.0*28.5 |
50 |
100 |
| AD34.5 |
29.0*34.5 |
60 |
50 |
| AD42.5 |
36.0*42.5 |
70 |
25 |
| AD54.5 |
48.0*54.5 |
90 |
25 |
快插式接头规格表
快插式接头规格表
| AD适配软管外径 |
螺纹规格公制 |
螺纹规格英制 |
Φ1 |
ΦB |
C |
D |
| AD10.0 |
M10*1.5 |
PG7 |
7.0 |
17.0 |
10.0 |
32.5 |
| AD13.0 |
M12*1.5 |
PG9 |
7.0 |
18.5 |
10.0 |
32.5 |
| AD15.8 |
M16*1.5 |
PG11 |
10.0 |
21.0 |
10.0 |
35.0 |
| AD18.5 |
M20*1.5 |
PG13.5 |
13.5 |
25.5 |
11.0 |
40.0 |
| AD21.2 |
M20*1.5 |
PG16 |
17.0 |
29.5 |
12.0 |
43.5 |
| AD25.0 |
M25*1.5 |
|
|
|
|
|
| AD28.5 |
M25*1.5 |
PG21 |
23.5 |
37.0 |
12.0 |
46.0 |
| AD34.5 |
M32*1.5 |
PG29 |
30.5 |
44.0 |
12.0 |
18.0 |
| AD42.5 |
M40*1.5 |
PG36 |
36.5 |
52.0 |
12.0 |
50.5 |
| AD54.5 |
M50*1.5 |
PG48 |
48.5 |
64.0 |
15.0 |
54.0 |
