TWSA气缸根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

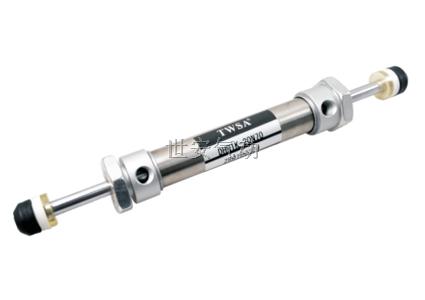

机械手缓冲气缸高清图：
机械手气缸中的缓冲气缸具备的特点：
1.本缓冲气缸轴封(密封圈)设计可承受瞬间25kg/cm2内压力；2.轴杆与活塞一体成型，同心度佳；3.密封件选配可于高速下使用(1米/秒)以内；4.轴杆两端可选配缓冲冒或加工外螺纹(DKD系列)。
机械手气缸中的缓冲气缸的选型：
缓冲气缸对应码表示的含义：
① | DHR：注塑机取料机械手用高速气缸 |
② | 1=前端盖外牙固定式 2=前端盖内螺丝孔固定安装方式 |
③ | U:上下行气缸 P:引拔缸 S:摆动缸 |
④ | 气缸内径尺寸Φ32mm |
⑤ | M=活塞内附加磁环 N=活塞内无加磁环 |
⑥ | 550=气缸行程550mm |
⑦ | 可调整缓冲功能
PPV=前后附可调缓冲型 |
⑧ | 客户使用编号 |
型号为DHR2的缓冲气缸的尺寸图：
缓冲气缸的活塞直径和工作压力的参数：
活塞直径 | 活塞杆直径 | 工作压力 | |||||||||
0.6 | 0.7 | 0.8 | 0.9 | 1 | |||||||
出力 | 回力 | 出力 | 回力 | 出力 | 回力 | 出力 | 回力 | 出力 | 回力 | ||
20 | 8 | 188.4 | 158.3 | 219.8 | 184.6 | 251.2 | 211.0 | 282.6 | 237.4 | 314.0 | 263.8 |
10 | 188.4 | 141.3 | 219.8 | 164.0 | 251.2 | 188.4 | 282.6 | 212.0 | 314.0 | 235.5 | |
25 | 10 | 284.4 | 247.3 | 343.4 | 288.5 | 392.5 | 329.7 | 441.6 | 370.9 | 480.6 | 412.1 |
12 | 284.4 | 226.6 | 343.4 | 264.3 | 392.5 | 302.1 | 441.6 | 339.8 | 480.6 | 377.6 | |
32 | 12 | 482.3 | 414.5 | 562.7 | 483.6 | 843.1 | 552.6 | 723.5 | 621.7 | 803.8 | 600.8 |
16 | 482.3 | 381.7 | 562.7 | 422.0 | 843.1 | 482.3 | 723.5 | 542.6 | 803.8 | 602.9 | |
40 | 16 | 753.6 | 633.0 | 879.2 | 738.5 | 1004.8 | 844.0 | 1130.4 | 949.5 | 1256.0 | 1055.0 |
50 | 20 | 1177.5 | 989.1 | 1373.8 | 1154.0 | 1570.0 | 1318.8 | 1766.3 | 1483.7 | 1962.5 | 1643.5 |
63 | 20 | 1839.4 | 1681.0 | 2181.0 | 1861.2 | 2492.5 | 2241.3 | 2804.1 | 2521.5 | 3115.7 | 2801.7 |
80 | 25 | 3014.4 | 2720.0 | 3516.8 | 3173.4 | 4019.2 | 3626.7 | 4521.6 | 4080.0 | 5024.0 | 4533.4 |
机械手气缸中的缓冲气缸的缸径参数：
记号 | AM | φD1 | φD2 | φD3 | T | L1 | L2 | L3 | L4 | L6 | G | KV | KW | EE |
| 缸径 | ||||||||||||||
φ20 | 16.7 | 18 | 18 | M20×1.5 | 2 | 210 | 78 | 164.6 | 12 | 8.5 | 16 | 26 | 8 | PT1/8 |
