介绍

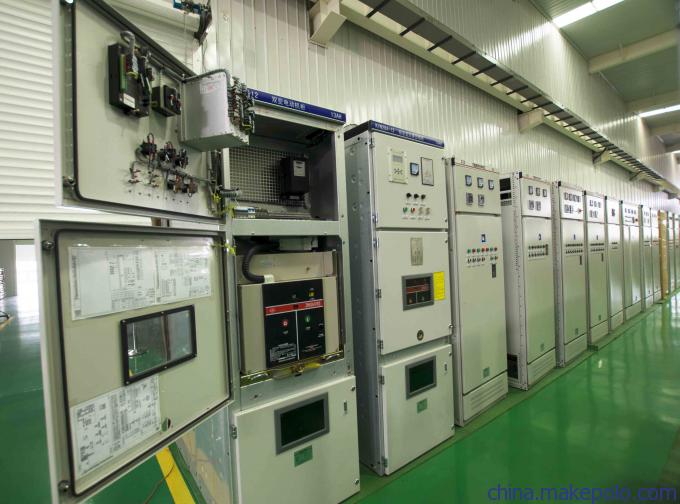

KYN28A-12中置式铠装移开式金属封闭开关设备(以下简称开关柜)是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础上研制、开发的新型户内开关柜。开关柜采用中置式 结构，具有较高的技术性能指标，适用于3．6—12kV三相交流50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企业事业、大楼宾馆、市政建设等部门作为接受和分配电能之用，并对电路实行控制、保护和监测。

本开关柜全面符合GB3906、I CE-298等标准。

特点

开关柜选用ABB公司VD4型或国内先进的VSI型真空断路器，采用中置式结构节省了断路器手车室约50％的空间，更有利于电缆的安装。

外壳的防护等级IP4X。

体积小，减少占地面积。

重量轻，机械强度和装配精度高，外型美观。

柜壳具有很强的抗腐蚀与抗氧化能力。

柜内电气间隙大于125mm，复合绝缘中空气间隙大于60mim。

具有抗内部电弧事故的能力，保证事故情况下运行人员的安全。

产品具有完善的机械式防止误操作的联锁装置，可有效地防止电气误操作。

主要技术参数

额定电压 12(KV)

额定绝缘水平

1minT频耐压 42(kV)

雷电冲击耐压 75(KV)

额定频率 50(Hz)

母线额定电流 630、1250、1600、2000、2500、3150(A)

分支母线额定电流 630、1250、1600、2000、2500(A)

4S额定热稳定电流 16、20、25、3 1．5、40、50(KV)

额定动稳定电流 40、50、63、80、100、125(kA)

断路器额定短路开断电流 16、20、25、31．5、40、50(kA)

断路器额定短路关合电流 40、50、63、80、。100、125(kA)

控制回路    交流  110、220(V)

直流 48、110、220(V)

机械寿命 20000(次)

柜壳外壁防护等级 IP4X

断路器室门打开的防护等级  IP2X

正常使用环境条件

海拔高度不超过1000米。

环境温度上限+40℃、下限-15℃

相对湿度：日平均值不大于95％，月平均值不大于90％。

周围空气不受腐蚀性或可燃气体、水蒸气等明显污染。

无经常性剧烈振动。

超出以上使用条件，用户有特殊要求时，可协商特制。





​
