主要技术指标

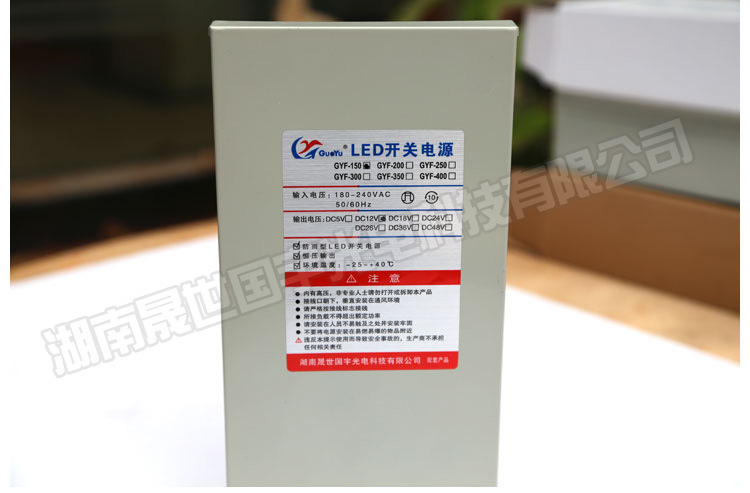

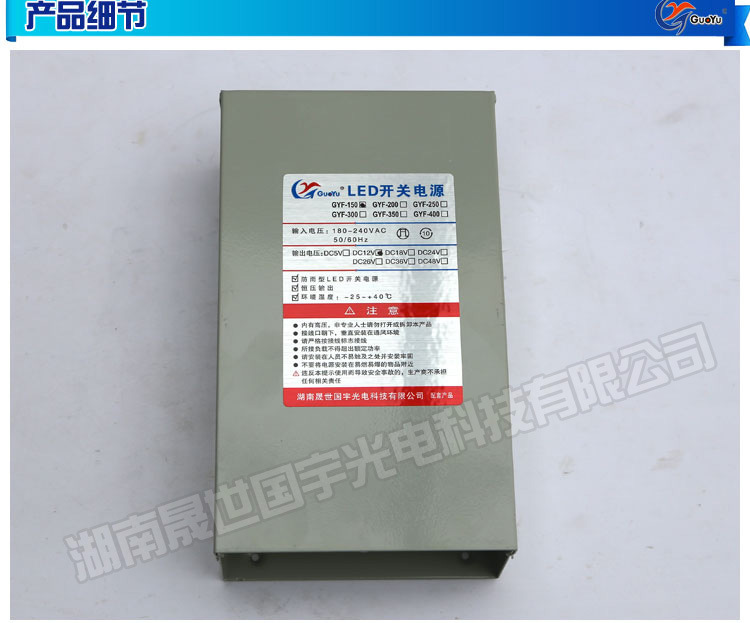

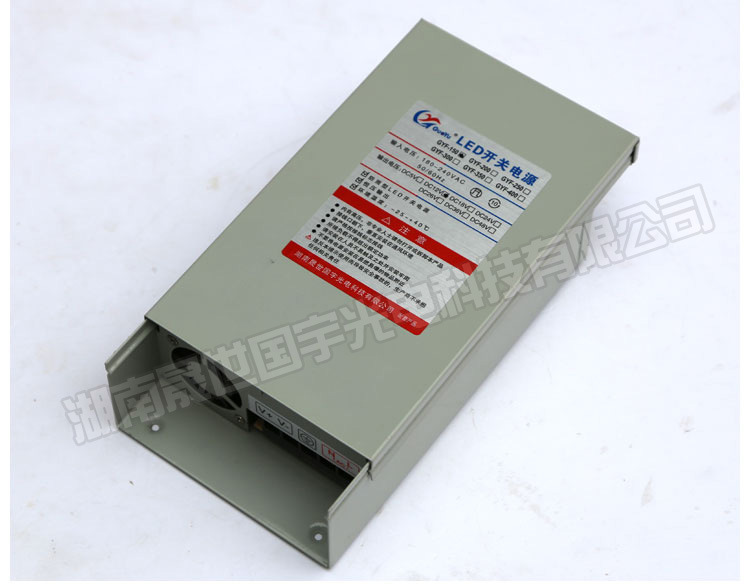

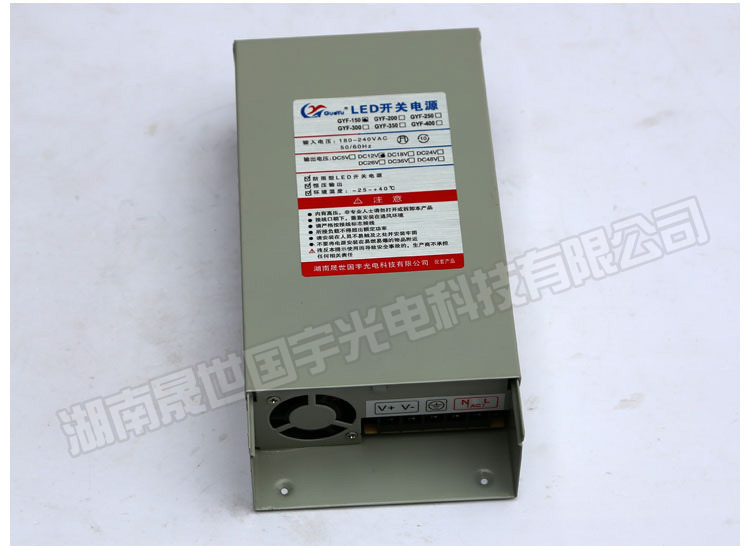

产品类型：12V LED防雨电源

适用类型：LED贴片模组电源

产品功率：60W / 120W / 150W / 200W / 300W / 400W

输入电压：180V-250V/AC 50/60Hz

输出电压：电压误差范围±5%

输出电流：100%足功率，足电流

老 化：100%满载/强化实验

基本性能：有过压、过流、短路保护； 开机浪涌吸收，搞干扰等功能

一、警告

1.内有高压，非专业人员请勿打开或白拆卸本产品。

2.本产品专用LED市场，由于其工作环境恶劣的特殊性，建议你在选配功率时预 留20－30%的功率余量，以提高工作的稳定性和安全性！

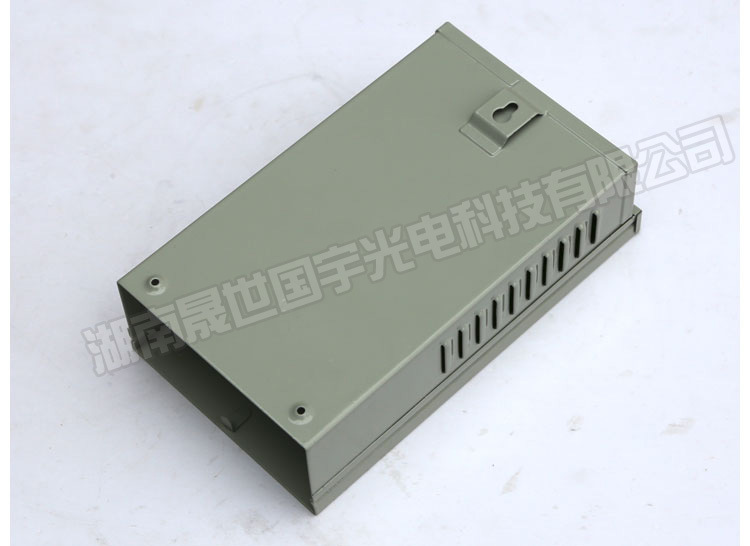

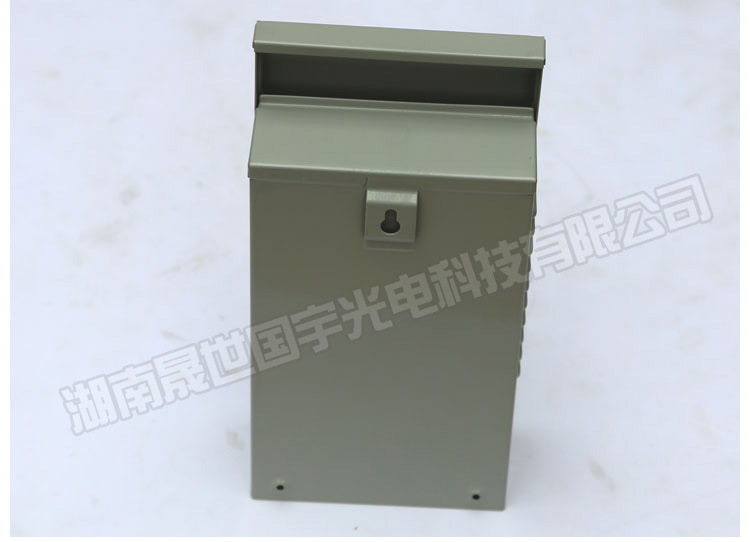

3.安装本产品时，接线口朝下，垂直安装在通风环境

4.防雨产品安装时必须垂直安装使用，切勿倒置、水平安装

5.所接负载不得超出额定功率

6.请安装在人员不易触及之处并安装牢固。

7.不要将电源安装在易燃易爆的物品附近

8.违反本提示使用而导致安全事故的，生产商不承担任何相关责任。

二、安装说明：
1、安装间距：模组应垂直，水平距离应是4-6厘米，模组到字边的距离应为3-5厘米，（详见图）
2、模组到压克力板的距离，应保持在8-10CM为佳（详见图）；
3、若串联，应保证每串模组数量不能超过30片，并需要接回路线（详见图）；
4、计算功耗：总功耗=预算模组数量*单只模组功耗*1.2
例：300组普通、防水模组，则功耗为300*0.5*1.2=180W，因此可采用180W的电源
5、连接电源
  A、所有模组安装完毕以后，可采用0.75m2或是18AWG电线连接上电源；电源与模组的距离在5米以内，若字体较大，在不影响模组散热的情况下，可将电源内置。

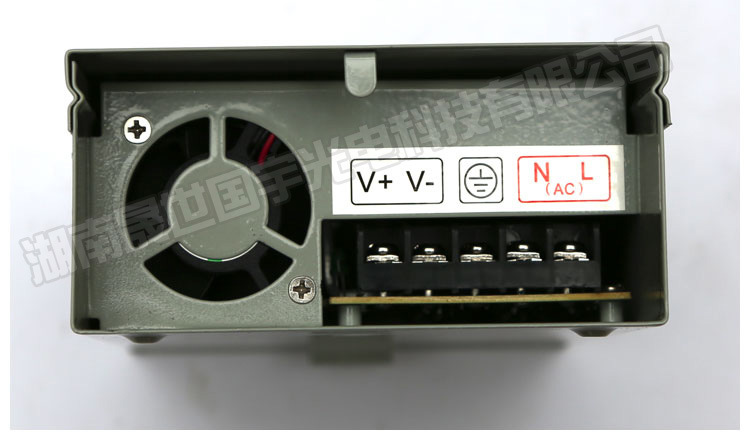

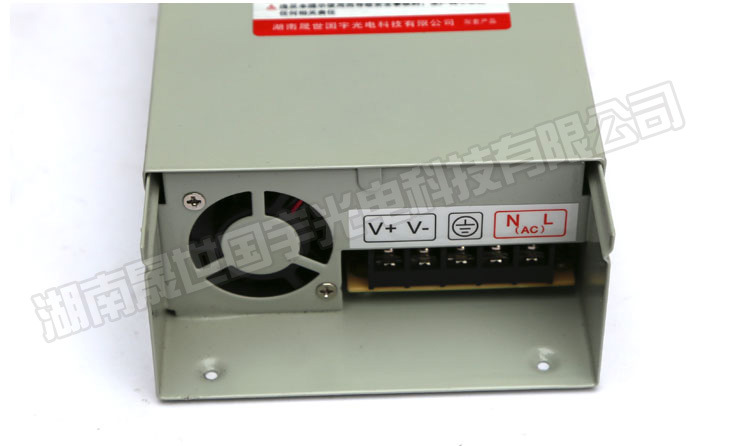

  B、注意红线接正极，黑色接负极，确保电源线正负极正确连接；打开电源，若一切工作正常，接下来应对接头进行绝缘、防水处理。

      C、配算灯数量时，应该在所有灯珠功率的基础上再增加20%左右的功率作为实际的功率。

三、质保说明：
1、我司半玻纤贴片模组、穿孔灯（工程款）均质保两年；
2、纸板贴片模组、穿孔灯（高亮款）均质保一年

3、电源系列 均质保一年

四、售后服务：
 1、如当地有经销商或甲方邻近有办事处，可要求甲方派人到现场分析原因，解决问题；是甲方产品问题，乙方无需承担费用（甲方不承担因成品所带来的连带责任和经济损失）；如果不是甲方产品问题，甲方不承担因成品所带来的连带责任和经济损失，乙方需支付甲方工作人员的车旅费及200元/天的人工。
 2、甲方产品如果出现质量问题，乙方应在3个工作日内告知甲方，并把问题产品快递给甲方（快递费由甲方承担），甲方收到问题产品1个工作日内必须把产品问题找出来，以书面形式告知乙方。
 3、如产品确实是甲方的问题，所造成的损失由甲方承担，问题大的甲方可派专人协助乙方处理，问题小的甲乙双方协商处理；若产品有质量问题，产品可做退、换处理，甲方不承担成品所带来的其他连带责任和经济损失。
