JTX70B球面铣磨机（C/G)

主要用途和特点

1 JTX70B球面铣磨机是球面光学零件高效加工设备，能加工出满足曲率半径精度，表面粗糙度，弧度要求的零件。

2 工件轴借助弹簧拉力柔性进给。工件轴内装有弹簧驱动的芯杆，当工件轴退回时，工件轴即自动停止，夹头松开，方便装卸工件。

3 被加工透镜的尺寸可以通过调整磨轮和工件轴的位置来实现，工具的表面粗糙度可以通过设置光刀时间来到达。

4 工件轴，磨轮轴均有高低两档转速，铣磨时可以根据零件尺寸选择最佳速度。

主要技术参数

加工范围：Φ5-70MM

工件轴精度：≤0.005MM

磨轮轴精度：≤0.005MM

倒边轴精度：≤0.01MM

工件与磨轮轴平行度：≤0.01MM

工件轴转速：15/22RPM

磨轮轴转速：8500/11000RPM

倒边轴转速：7000RPM

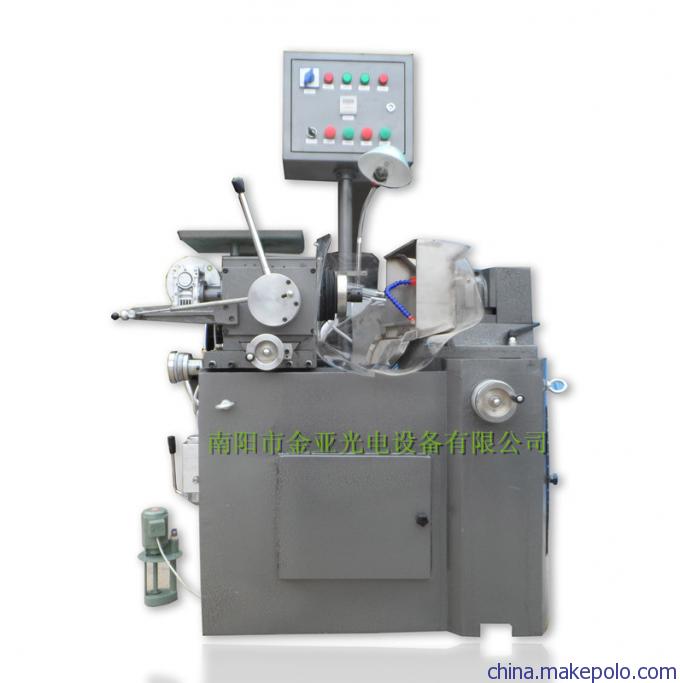

图片展示

​
