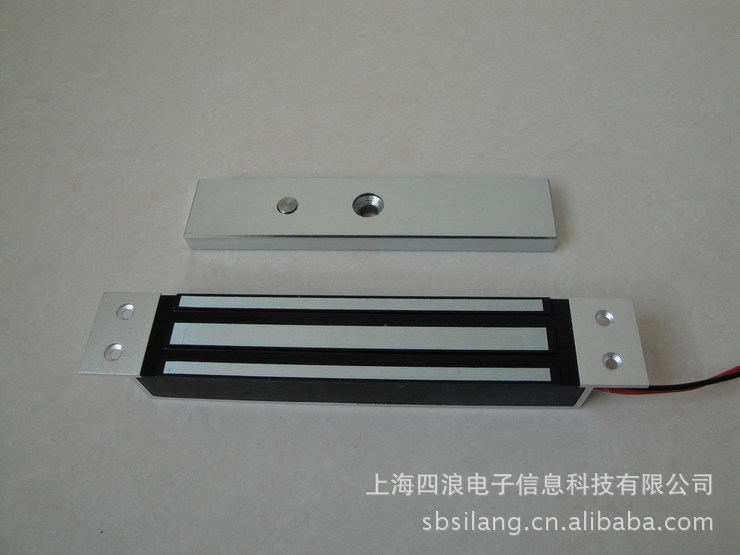

180KG暗装大尺寸磁力锁，180KG大暗装电磁锁，门禁单向门控制磁力锁

须知：因磁力锁各种型号不同用途也不同导致价格也有许多差别，请您购买前先咨询销售技术以防止不必要的麻烦。

适用范围:木门/玻璃门/金属门/防火门

主体尺寸：250×48×25mm
重量：1.73公斤
抗拉力：280公斤
输入电压：DC12V
消耗电流：12V/480mA。带反馈信号，状态灯转换。

磁力锁的标准安装方法
一．外开门的表面安装方法：

第一步：首先用螺丝刀打开盖板，再用六角扳手打开边板，准备安装

第二步：拿出安装纸板，将纸板沿着虚线折叠按方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.

第三步：

A. 继铁板的固定 将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定 把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置 使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D. 固定锁主体与边板 锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。

第四步：按照说明书的指示接线。

第五步： 盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。

★ 安装注意事项
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装 (ZL型支架的安装方法）： 解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件，其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上。Z3是用于固定继铁板的，边上有三个孔，中心孔应与继铁板的中心孔对齐。下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
b. 用六角扳手将锁主体锁在L1支架上。
c. 对应于L1支架的位置把Z2支架固定在门上。
d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f. 如果是双扇门，可以用两个Z &L支架
