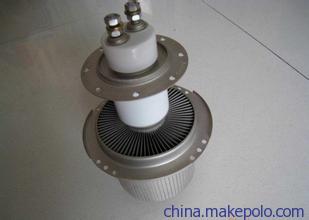

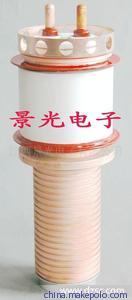

FU-612F型和FU-613F型电子管
景光牌FU-612F型和FU-613F型电子管为金属陶瓷结构、碳化钍钨阴极、强迫风冷三极管。最高工作频率75MHz，最高阳极耗散功率为4kW。主要用于工业射频加热设备。FU-612F型电子管可与进口的3CX2500F3型电子管互换使用。FU-613F型电子管可与进口的3CX2500H3型电子管互换使用。

特性参数
灯丝电压(Filament Voltage)…… 7.5V
灯丝电流(Filament Current)……51.5A
跨导（Grid-Plate）…………………20mA/V
放大系数(Amplification Factor)… 22
极间电容（阴极接地）(Grounded Filament)
输入(Input)………………  35pF
跨路(Grid-Plate)………… 0.9pF
输出(Output)………………20.0pF
安装方式…垂直安装，阳极向上或向下
冷却方式………………………强迫风冷
最大直径(Diameter)…………105.56mm
最大重量(Net Weight)………… 2.8kg
阳极外壳和封接处最高工作温度250℃

极限运用数据
音频功率放大器或AB类、B类调制器
阳极电压（Plate Voltage）……6000Vdc
阳极电流（Plate Current）…2.5Adc
栅极电压(Grid Voltage)……-1000Vdc
栅极耗散功率(Grid Dissipation)....150W
阳极耗散功率(Plate Dissipation)....4000W

典型工作状态
双管，除非另有说明，正弦波
阳极电压（Plate Voltage）4000  5000  6000Vdc
栅极电压(Grid Voltage)-150  -190  -240Vdc
零讯号阳流（Plate Current） 0.6 0.5 0.4Adc
最大讯号阳流（Plate Current）4.0 3.2 3.0Adc
阳极负载（Load Impedance）2200 3600  4650Ω
音频栅极输入(单) (Grid Input)340 360 390V
最大信号峰值激励(Peak Driving)340 230 225W
最大信号额定激励(Driving)170  115  113W
最大信号阳极输出（Plate Output）11 11 23kW
阳极耗散(Plate Dissipation) 2.5  2.5  2.5kW

极限运用数据
阳极调制射频放大器C类（电话通话状态）
阳极电压（Plate Voltage）……5500Vdc
阳极电流（Plate Current）…2.0Adc
栅极电压(Grid Voltage)……-1000Vdc
栅极耗散功率(Grid Dissipation)  150W
阳极耗散功率(Plate Dissipation) 2670W

典型工作状态＜30MHz
阳极电压（Plate Voltage）4000  4500  5000Vdc
阳极电流（Plate Current）1.67  1.47  1.25Adc
栅极电压（Plate Current）-450  -500  -550Vdc
栅极电流(Grid Current) 180   140  150mAdc
峰值射频栅极输入(Peak Grid Input)685 715 760
激励功率(Driving Power) 125   100   115 W
栅极耗散(Grid Dissipation) 43  30    32 W
阳极输入（Plate Input）6670  6615  6250 W
阳极耗散(Plate Dissipation)1670 1315 950 W
阳极输出（Plate Output）5000  5300  5300 W

极限运用数据
射频功率放大器或振荡器
阳极电压（Plate Voltage）……6000Vdc
阳极电流（Plate Current）……2.5Adc
栅极电压(Grid Voltage)……-1000Vdc
栅极电流(Grid Current)……0.4Adc
栅极耗散功率(Grid Dissipation)  150W
阳极耗散功率(Plate Dissipation) 4000W

典型工作状态＜30MHz
阳极电压（Plate Voltage）4000  4500  5000Vdc
阳极电流（Plate Current） 2.5  2.5   2.08Adc
栅极电压（Plate Current）-300  -450  -500Vdc
栅极电流(Grid Current) 245   265  180mAdc
峰值射频栅极输入(Peak Grid Input)580 750 765
激励功率(Driving Power) 142   197   136 W
栅极耗散(Grid Dissipation) 68   78    46 W
阳极输入（Plate Input）  10  12.5  12.5kW
阳极输出（Plate Output） 7.5    10    10kW
