FU-3500F型电子管

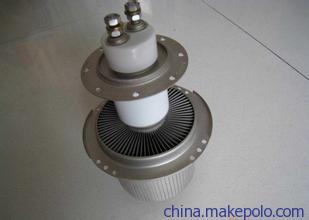

景光牌FU-3500F型电子管系同轴型金属陶瓷四极管，采用碳化钍钨阴极，鼠笼形栅极结构。阳迫风冷，最高工作频率为220MHz，最大阳极耗散功率3500W，最大二栅耗散功率165W，最大一栅耗散功率50W。主要适用于调频广播，也适用于在射频线性功率放大器和甚高频电视线性功率放大器中作功率放大。可与进口的4CX3500A型电子管互换使用。

特性参数
灯丝电压Filament Voltage……………5V
灯丝电流Filament Current……………90A
放大系数Amplification Factor…… 4.3
极间电容Interelectrode capacitance
（阴极接地 cathode grounding）
输入Input.at most …………………111pF
输出Output.at most………………… 12pF
跨路Transter.at most………………0.5pF
重量Weight……………………………2.5 kg
最大高度Maximum Height………… 184.2mm
最大直径Maximum Diameter…… φ125.5mm
管壳最高温度……………………………250℃
安装方式…………… 垂直，阳极向上或向下
冷却方式…………………………… 强迫风冷
最小冷却风量……………≥6.82m3/ min
进风最高工作温度…………………≤40℃
　　　
极限运用数据
频率Frequency………………………220MHz
阳极电压Plate Voltage……………… 6kV
二栅直流电压grid2 voltage DC……1500V
一栅直流电压grid1 voltage DC……-500V
阳极电流Plate Current…………………2A
阳极耗散功率Plate Dissipation… 3500W
一栅耗散功率Grid1 Dissipation…… 50W
二栅耗散功率Grid2 Dissipation……165W
　　　
典型工作状态
频率Frequency  100.5MHz
阳极电压Plate Voltage.......4000  4500  V
二栅直流电压(grid2 voltage DC)......500   700  V
一栅直流电压grid1 voltage DC......-300  -400  V
　阳极电流Plate Current.......5   1.9   A
直流二栅电流* Grid2 Current DC......140 123    mA
直流一栅电流* Grid1 Current DC......84   63    mA
激励功率*  drive Power......56  66 W
有效输出功率*#  Plate Output  Power.......3838  5531  W
功率增益* Power Gain......8.4  19.2  dB
“*”系近似值
“#”提供负载的功率
