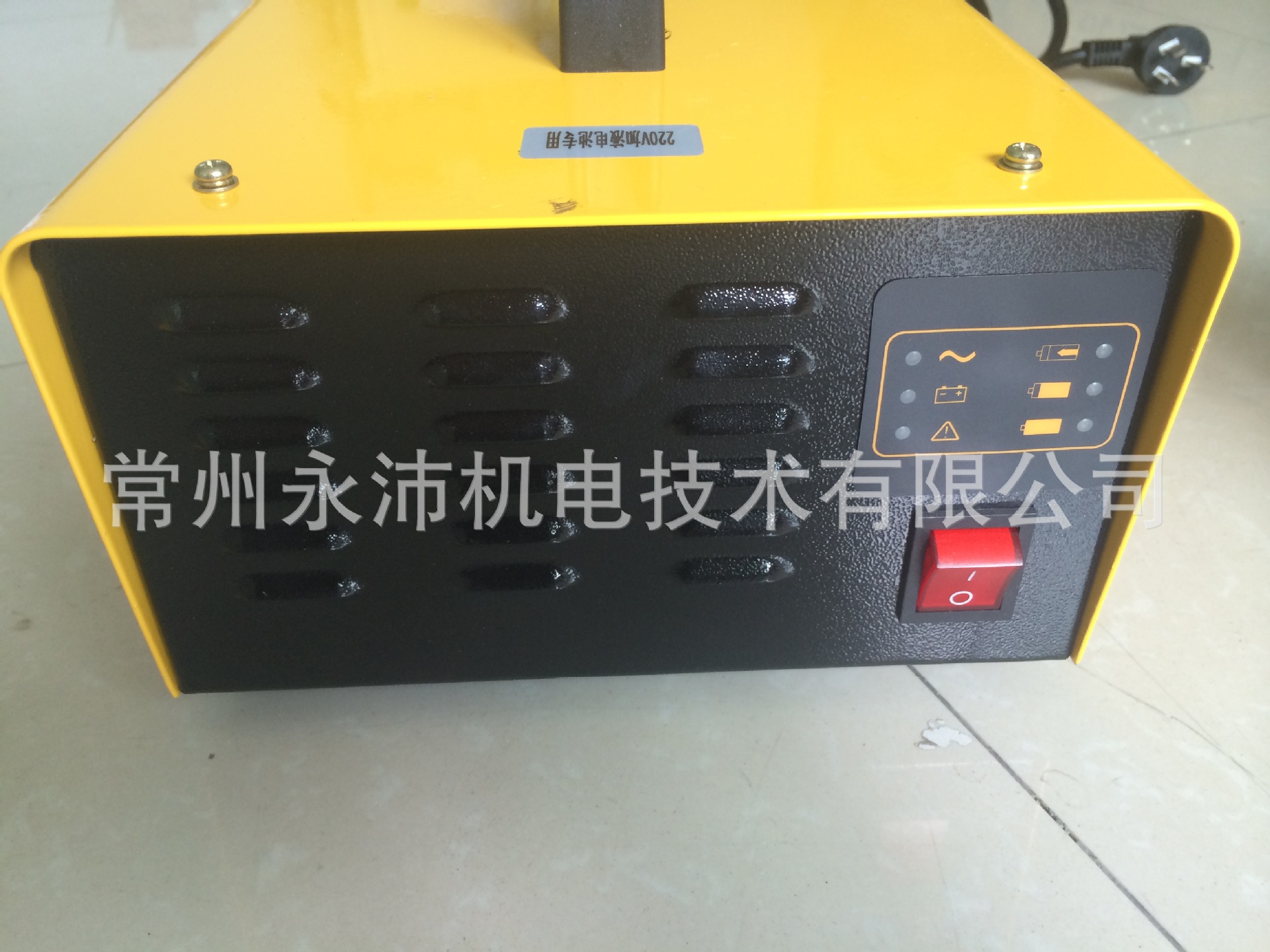

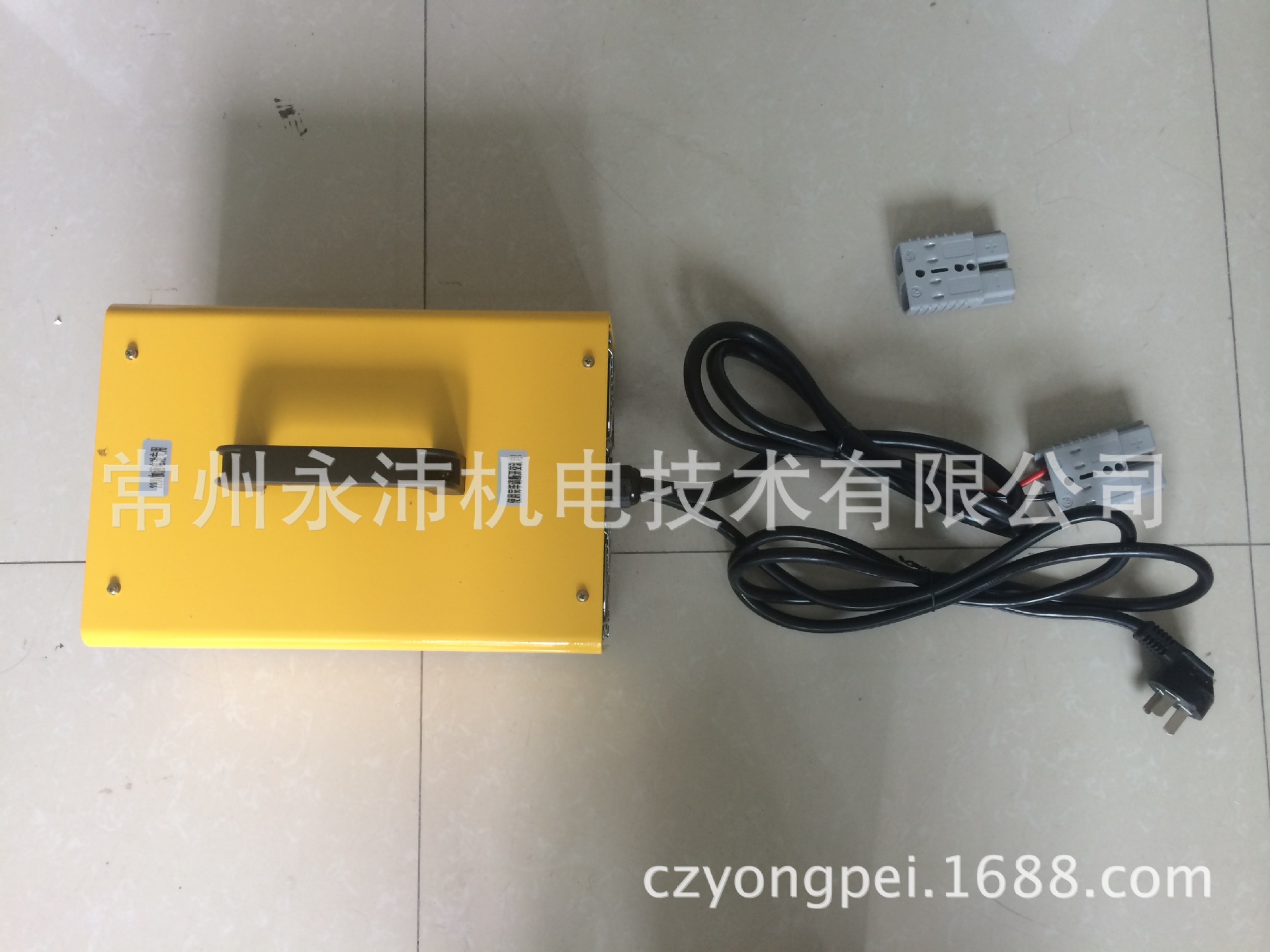

YP系列智能高频充电机

我公司生产的多功能电动车充电机，叉车充电机，蓄电池充电机，电瓶车充电机电源，结合国内外先进的控制技术采用最先进的 IGBT 作为主功率开关器件，主电路采用最先进的全桥移相软开关技术控制；整机工作稳定，体积小，重量轻，电磁辐射小，工作效率＞ 90％；可预置充电电压和充电电流，有异常过流、过压、过热保护报警功能；根据客户需要可以手动控制，也可以微机控制，根据客户需要可以设计实现针对不同电池的充电模式，根据客户需要可以固定电压、电流，也可以宽范围可调。

 智能充电机原理图:

充电过程说明：

充电原理Working principle

 本充电机采用人性化设计。高频（HF）电路，整个充电过程由CPU控制，分为六阶段完成。

第一阶段  恒流预充电，预充电过程中微电脑自动完成对电池各项参数的检测。

第二阶段  检测电池的变化在正常范围内，进入第二阶段的大电流，随着电流的增加电池电压

也不断上升。

第三阶段  当电池电压达到数值时，进入恒压方式，保持单节电压不变，电流将自动下降。

第四阶段  电流下降后，进入恒流充电，电池内部有很小气泡产生，搅动电池酸液，使浓度上下均匀。

第五阶段 恒流充电结束，自动检测停充一段时间，消除充电过程中产生的各种极化效应后进入第六节段。

第六阶段 脉动充电阶段，每次充几分钟，停几分钟。重复若干次，使电池内部进行更深层次的电化学反应，测电池充满后，自动关机。

¨

 充电机的特点

防雷击保护：当您的电网受到雷击时充电机会自动保护。

接反保护：电池接反时，机器自动保护。

全自动充电：每次充电CPU自动检测放电量，根据放电量进行充电。

变频脉动充电：25KHZ—100KHZ的脉动充电，提高充电效率，为您节电。

限制过充：微电脑随时检测电池，最大程度避免过充电及电池过热现象。

电网过压、欠压：充电机在电网电压标准±10%，220V工作范围198-242V，380V工作范围342-418V之间都可正常工作。

线压降补偿技术：输出电缆过长会造成电缆线上损耗大，使电池无法充满。

可以提前设定电缆线过长造成的损耗，使线压降不会影响电池充电。（此项功能需要提前订制）

降低电池析气量：CPU控制整个充电过程，不会造成大量析气。

技术参数 :

  外形尺寸：长310mm X 宽220mm X 高160mm

   工作频率：25KHZ—100KHZ    输入电源频率：50HZ-60HZ

充电输出：高频脉冲         正常工作环境温度：-25℃—+40℃

环境相对湿度低于：80%      开机缓启动：0安开始缓慢上升

 HXCD系列智能充电机型号表
