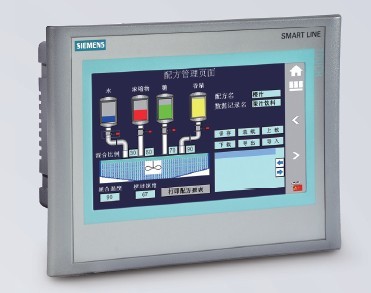

如今，人机界面已经成为大多数工业机械设备的标准配置，尤其在使用小型机器和简单应用时，成本成了关键因素。西门子顺应市场需求推出的全新 SIMATIC 精彩系列面板（Smart Line ），准确地提供了人机界面的标准功能，经济实用，具备高性价比。精彩系列面板采用全新的高分辨率16:9 宽屏液晶显示和先进的工业设计理念，使设备操作变得更加轻松快捷，引领人机界面产品进入高分辨率宽屏显示时代。

高分辨率宽屏显示

1、2、高分辨率使得画面更清晰，画质更细腻

LED 背光，节能降耗

1、 LED 较之 CCFL，背光板厚度降低一半左右，使精彩系列面板更轻巧。同时，操作屏亮度更高，色彩更均匀，表现力更强，可视范围提高到 140°

2、LED 背光可以降低设备能耗，结合屏保功能最大程度地延长操作屏的使用寿命

强大且丰富的通讯能力

1、PPI 通讯协议确保精彩系列面板与 S7-200 建立高速无缝的连接，和 S7-200 PLC 组成完美的小型自动化解决方案

2、集成的 RS 422/485 通讯口使精彩系列面板的通讯更加灵活，可以和市场主流的小型 PLC 建立稳定可靠的通讯连接。（三菱 FX 系列；欧姆龙 CP1 系列）

3、当采用 PPI 通讯时，通信速率高达 187.5kb/s

高性能处理器、高速外部总线及 64M DDR 内存

1、高端的 ARM 处理器，主频达到 400MHz，使数据处理更快，画面显示更流畅

2、高速的外部总线充分发挥处理器的强大性能

3、增强的 64M DDR 内存使得画面的切换速度更快

德国品质轻松拥有

1、精彩系列面板的 ESD、RS 等关键指标比国际标准（IEC）提高 50%

2、精彩系列面板通过 CE 认证

先进的生产失效故障模式分析

1、潜在的缺陷及故障分析模型贯穿产品从研发到生产的每个环节，最大程度确保产品可靠性

2、成熟的生产流程及完善的质量控制体系确保产品质量

先进的工业设计理念

1、独特的边框倒角设计，让操作屏的外观更具流线型，给人以舒适感

2、优雅清新的绿色边框设计，给人以视觉上的开阔感，缓解操作员的视觉疲劳

3、使用符合 UL 标准的 PC + ABS 合金材料，耐高温、抗腐蚀，特别适用于工业现场的应用环境

可靠的电源设计

1、内置的 24V 电子自恢复反接保护，避免因误接线而导致的产品损坏

2、供电电源范围可达±20%

软件特点

作为精彩系列面板的组态软件，WinCC fl exible 简单直观、功能强大、应用灵活且智能高效，非常适合机械

设备或生产线中人机界面的应用。WinCC flexible 软件包括一系列执行各种组态任务的编辑器和工具。可使用多种便捷的功能来组态显示画面，例如缩放、旋转和对齐等功能。在 WinCC flexible 中，您可根据需要设置自己的工作环境。在组态工程时，组态任务对应的工作窗口会出现在显示器上，包括：

1、项目窗口：显示项目结构（项目树），进行项目管理

2、工具箱窗口：包含丰富的对象库

3、 对象窗口：显示已创建对象，并可以通过拖放操作复制到画面中

4、 工作区：编辑、组态画面和对象

5、属性窗口：编辑从工作区域中选取的对象属性

变量管理

拥有独特的变量管理器，可以集中管理项目中的所有变量

1、查阅、检索变量更方便，可使用变量名称来标识 PLC 变量

2、通过拖放操作，批量创建名称、类型及地址满足一定关系的变量

3、快速修改多个变量的类型、地址或名称等属性

报警管理

报警管理器支持各种类型的报警：

1、可以自定义报警类别? 支持模拟量及数字量报警

2、可以自定义报警组，相同组的报警可以同时被确认

3、支持报警事件函数包含功能完善的报警显示控件，支持外观自定义

丰富的画面对象库

1、基本对象库—开关、按钮和图形等

2、增强对象库—显示配方、趋势图等? 丰富的符号库

丰富的动画效果简单的生成方式

1、通过设置对象属性生成动画? 支持函数设定动画路径方式

2、支持通过变量控制对象组生成动画

高效、智能的组态方式

1、通过拖拽方式自动创建变量的显示对象及画面的切换按钮

2、支持画面对象的自动排列功能

3、支持用户自定义对象库

4、支持向导式快速工程组态

独一无二的多语言组态

1、支持 32 种语言，其中 5 种可以在线转换

2、支持多语言显示，无需重新设计画面

3、内置系统字典和用户字典功能，支持画面自动翻译

4、独特的项目文本导入/导出功能，提高并优化工程组态效率

Pack & Go 轻松的项目更新与维护

1、利用 Pack & Go 功能，工程师编辑修改项目后，无需亲临现场就能轻松实现项目的维护和更新

2、现场客户无需安装 WinCC Flexible ，一键执行批处理文件即可实现项目传输

安全等级管理

安全等级管理功能丰富，使用简单：

1、引入用户的概念，可以建立多个用户，每个用户拥有不同的权限

2、所有画面对象都可以独立设置访问权限? 运行期间可以对用户信息进行管理

3、权限的设置参数可调整

趋势图

趋势图控件可以显示实时数据及缓冲区中的数据：

1、控件支持外观显示设置的很多属性，包括坐标轴、刻度、上下限等

2、提供多个系统函数，用于控制曲线翻页、缩放等操作

配方管理

拥有完善的配方管理器，具备清晰的配方数据结构：

1、可以支持显示多个配方预定义数据记录，无需手动组态翻页等操作即可实现配方的良好显示

2、使用配方视图控件，无需更多的编程即可动态增加数据记录

3、支持上载、下载配方操作
