12V/24V电机正反转控制器操作说明

感谢使用本产品。

一、操作步骤：

1）、选择好工作模式。必需在上电前选择好，上电后改变无效。

2）、连接线路，检查接线是否正确。

3）、清除原厂测试码。

4）、进行学习对码。

5）、遥控和手动控制。

二、操作指导：

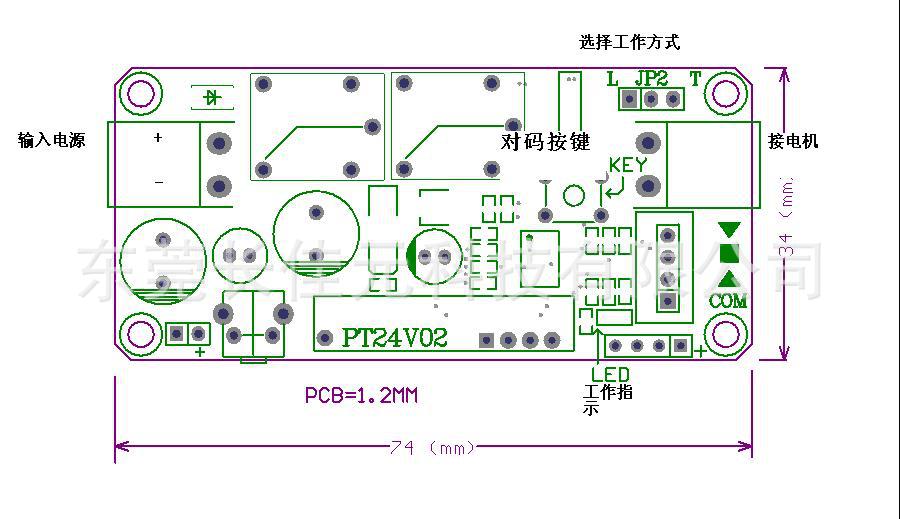

1）、如上图，JP2为工作模式选择端，用跳帽将L点与中间点短接，输出工作方式为互锁，用跳帽将T点与中间点短接，输出方式为点动。

2）、按上图连接好输入输出及手动开关的连接线路，将电源接通。

3）、清除原厂测试码：按下板上对码按键不要放手，同时观察板上LED指示灯，见到LED开始闪烁后，放开手。灯闪的过程中，清码完成。

4）、学习对码：按下板上对码按键约0。5秒后，放开按键，观察LED指示灯熄灭后，拿一个准备使用它控制该产品的遥控器过来，按下遥控器上的A键或B键，如果观察到LED闪烁3-5次，表示对码过程完成。如果失败，再按步骤4操作即可。对码过后，该遥控器即可对它进行控制。

5）、按下遥控器A键或B键，观察电机转动的方向。如果不正常，则要仔细检查连接线路是否正确。

注意事项：

1、接入电源确保极性不要接反。输入工作电源与控制器的使用电源要匹配。

2、可以反复进行清除和对码。

3、可以用多个遥控器控制一个控制器。前提是把多个遥控器都对同一控制器进行对码。
