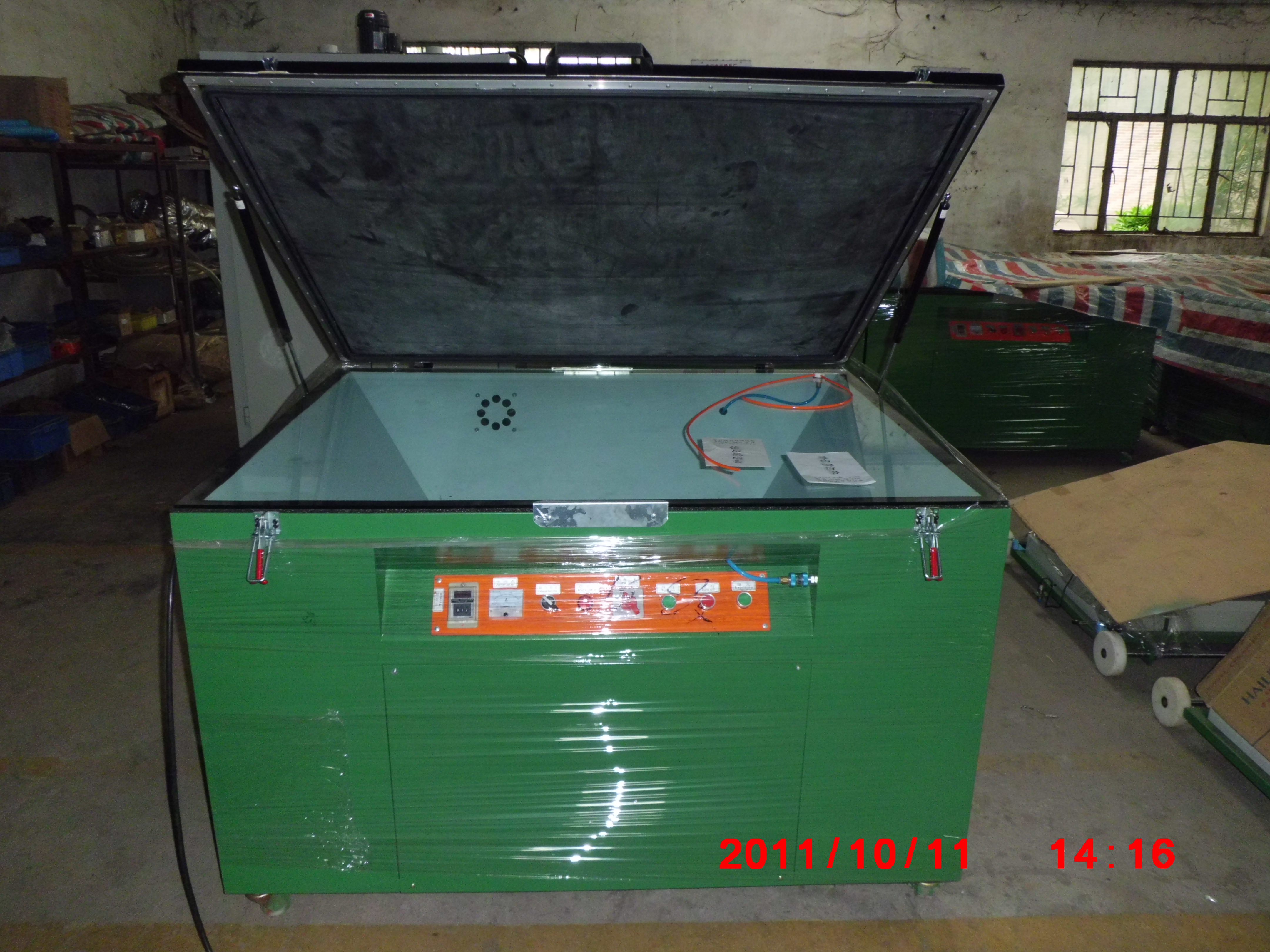

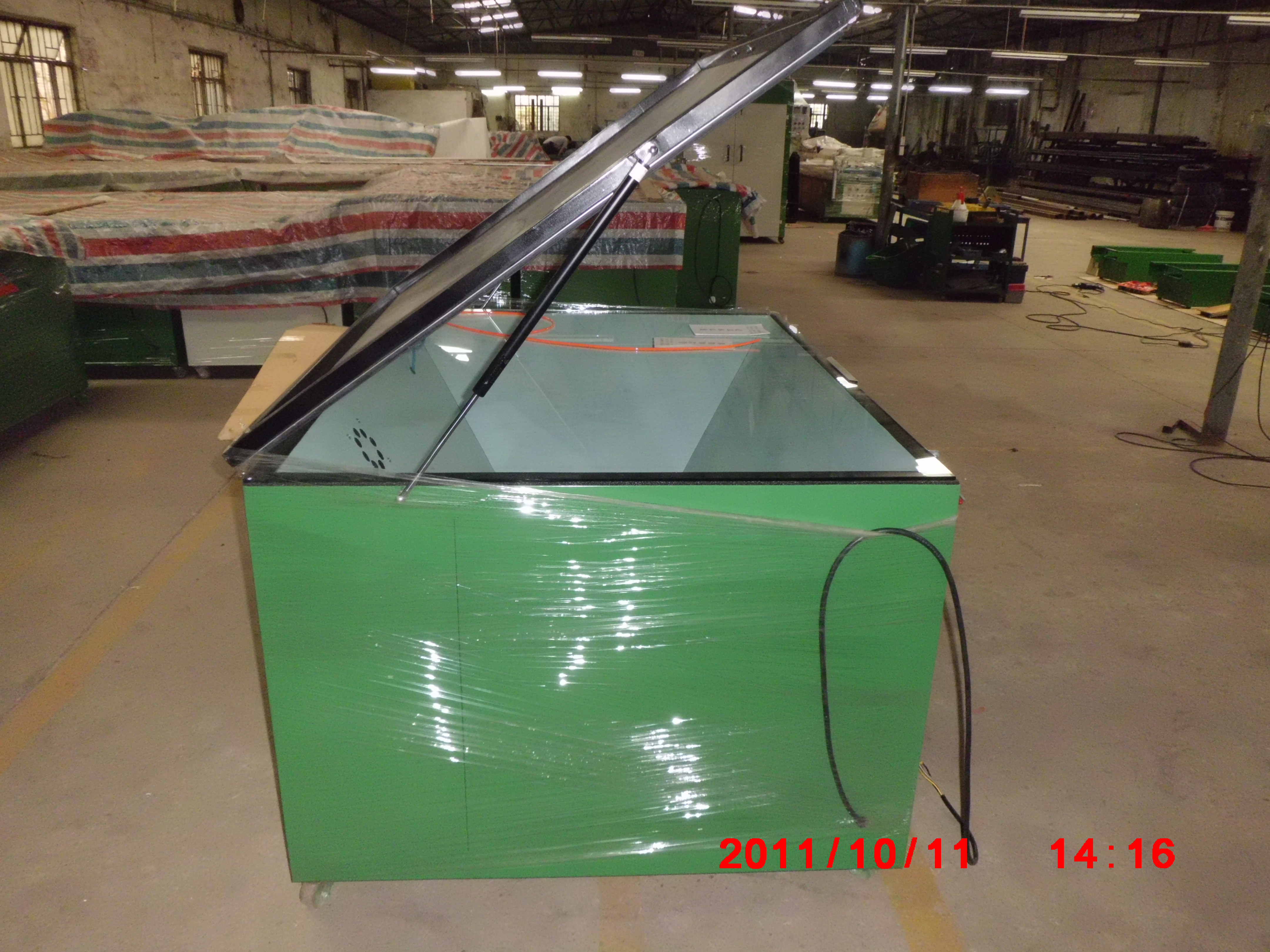

产品简介:
1、真空装置：配备1升真空泵，抽气速度超快，短时间就将网框吸稳固，瞬间抽气
2、橡皮布：采用国产名牌橡皮布厚约1.0MM，坚韧耐用.两面光橡皮布,经久耐用,正常使用三五年是不会破损的!
3、晒版机玻璃：12MM厚玻璃，保证台面承受力，机身铁板厚实，厚约1.2MM.
4、晒版机快门：备有自动遮光快门，内置抽风冷却系统，可将灯管的热量及时散发从而延长灯管的使用寿命，达到最好的晒版效果。
5、晒版机铁板：采用1.2MM厚铁板，机身全部用方通加固。
6、进口反光罩，反光片令灯管可以折射至四个角，确保光照强度均匀。
7、冷却装置：内置抽风冷却系统，可将灯管的热量及时散发，从而延长灯管的使用寿命，达到最好的晒版效果
8、晒版机光源：灯管采用专业的碘镓灯，该碘镓灯特别耐用，具有光谱稳定、使用寿命长、耗电少、晒版时间短

9、电器用国产名牌，保证使用寿命，操作方便。

 晒版机使用说明

一，主要技术参数

1、额定输入电压～220V(±V5％ )   50HZ

2、整机功率：2.75KW   晒版灯功率:2KW

电流:30A

3、规格：900×1200×780（㎜）

4.真空泵1升

二，        概述

晒版机是用于制作印版的一种接触曝光成像设备，利用压力（包括大气压力和机械压力），使原版与感光版紧密贴合，以便通过光化学反应，将原版上的图像精确地晒制在感光版上。晒版机主要由光源装置、曝光室、真空室、电器部分、机座等部分组成。

结构：晒版机主要由机架、真空抽气系统、灯具和电气控制系统等四部分组成；原先的晒版机光源主要是高压汞灯、镝灯和氙灯，上世纪80年代末已更换为金属卤素灯-碘镓灯，它是目前为止寻找到的最合适的晒版光源。

特性：自动抽气，自动曝光，自动计时。

三，使用步骤

1、首先打开上盖，用多功能玻璃清洁剂少许擦试玻璃的两面，擦试清洁彻底(尤其是初次使用).

2、将晒版机电源线正确接入电源，检查接地线接地是否良好，电源插头在4平方线、220V带地线的插座上。

3、把电源总开关打开，红色指示灯亮，按一下开灯开关，晒版灯亮了，风机运转，电源已送入整机。

4将待晒网版（或钢版）放在玻璃适当位置，并把两条吸气导管放在紧靠网版的两侧（忌放在网版图案上或被网版压着，否则影响晒版质量）或者一条导管放在网版的侧边，注意导管不能压着网版图案。把上盖慢慢往下拉，锁紧。

5、调整晒版时间，根据网版图案及不同的感光材料，选择适当的时间。

6、选择好时间后，把抽气开关打开，将制版的右边青色滑动开关往前推进。约一分钟后上盖橡皮胶会慢慢被吸紧压住网版。

7、观察电流表的针回到10A之后，把爆光按钮按下，活动门打开，此晒版时间工作开始；晒网版时间到，活动门自动回到原位。此时如有网版式继续类似晒，不可关灯，可连晒版数小时。

8、关灯之后，5分钟后把电源开关关闭，把晒版的插头拉下来。

9、再次擦拭玻璃，使之保持清洁。

10、把晒版灯关闭之后，禁止即时开灯，要待3---5分钟之后再开灯。

四、注意事项

1、长期不用要求拔下插头。

2、用完晒版机后，按规定时间打电源开关。

3、要保持工作面的整洁和干燥，使用后要用柔软细嫩的布擦净。

4、保持通风干爽，不宜将腐蚀性物品放在一起。

5、不宜放在高温潮湿处，一般放在5---40°为佳。

6.拆换灯管时，打开后门，松掉灯箱紧固螺丝，拉出灯箱。进行拆换灯管时，不要有手触摸晒版机灯管，以防在灯管上留有手印，影响发光效率，必须佩戴干净手套进行拆换。
 7.连续曝光时间不得超过四个小时。
 8，曝光结束，不要马上关闭总掣电源，待风机将灯管冷却后（二分钟）再关闭晒版机总掣电源。

9，晒版机的玻璃光洁度、平整度、透明度不同于一般的民用玻璃，上面不能有划痕、气泡。在使用过程中，其上不能随意搁放杂物，以免划伤玻璃。擦拭玻璃要用酒清浸泡的脱脂棉或不掉毛的棉布擦拭，最大限度地延长其使用寿命。

10，橡皮布为晒版机的主要密封系统之一，其性能的优劣直接影响晒版的质量。平时晒版往上面取放PS版时，要轻拿轻放，以免PS版的边棱划伤橡皮布密封条，影响抽气效果。一般购置新的晒版机后，在晒版机的橡皮布上面放一层平绒布或者薄的呢子布为好，一来可以提高橡皮布的通气性，二来可以避免抽气时橡皮布的花纹反印在玻璃上，减小操作者经常擦拭的劳动强度。

五，保修

  晒版灯，玻璃和橡皮布不在保修范围内。

  其他机器部件全部在保修范围内，保期一年。
