LTC-10套管式电流互感器
概述LTC套管式电流互感器适用于10kV交流电力系统中供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点，已在紧凑型环网开关柜、电容器等电器设备中广泛应用。
该型电流互感器的环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。其体积小、重量轻，占用空间小，固定在环网开关柜、电容器等电器设备的套管上，简便快捷，和谐美观。
依据电流变比、准确级和额定负载的不同，该系列电流互感器分为以下几种类型，具体参数详见各型号对应的参数表。
型号 | 一次额定电流范围 | 额定负载范围 | 规格尺寸(mm) | 重量（kg） |
LTC1-10 | 100～600A | ≤10VA | φ117×φ78×35 | 0.8 |
LTCJ1-10 | 50～600A | ≤20VA | φ117×φ78×70 | 1.5 |
LTC2-10 | 50～600A | ≤30VA | φ130×φ82×40 | 1.2 |
LTCJ2-10 | 50～600A | ≤50VA | φ130×φ82×80 | 2.4 |
额定频率：50Hz or 60Hz；， 环境温度：－350C-+550C
额定二次电流：5A or 1A； 日平均温度：≤400C。
工频耐压3kV , 1min； 海拔高度：≤3000m
额定扩大电流：120%In； 大气条件：大气中无严重污秽
执行标准： GB1208-2006；WNCB001-2008(企业标准)。
P2表示一次极性端，S1、S2表示二次极性端；P2和S2为同名端（减极性）。
接线原理图

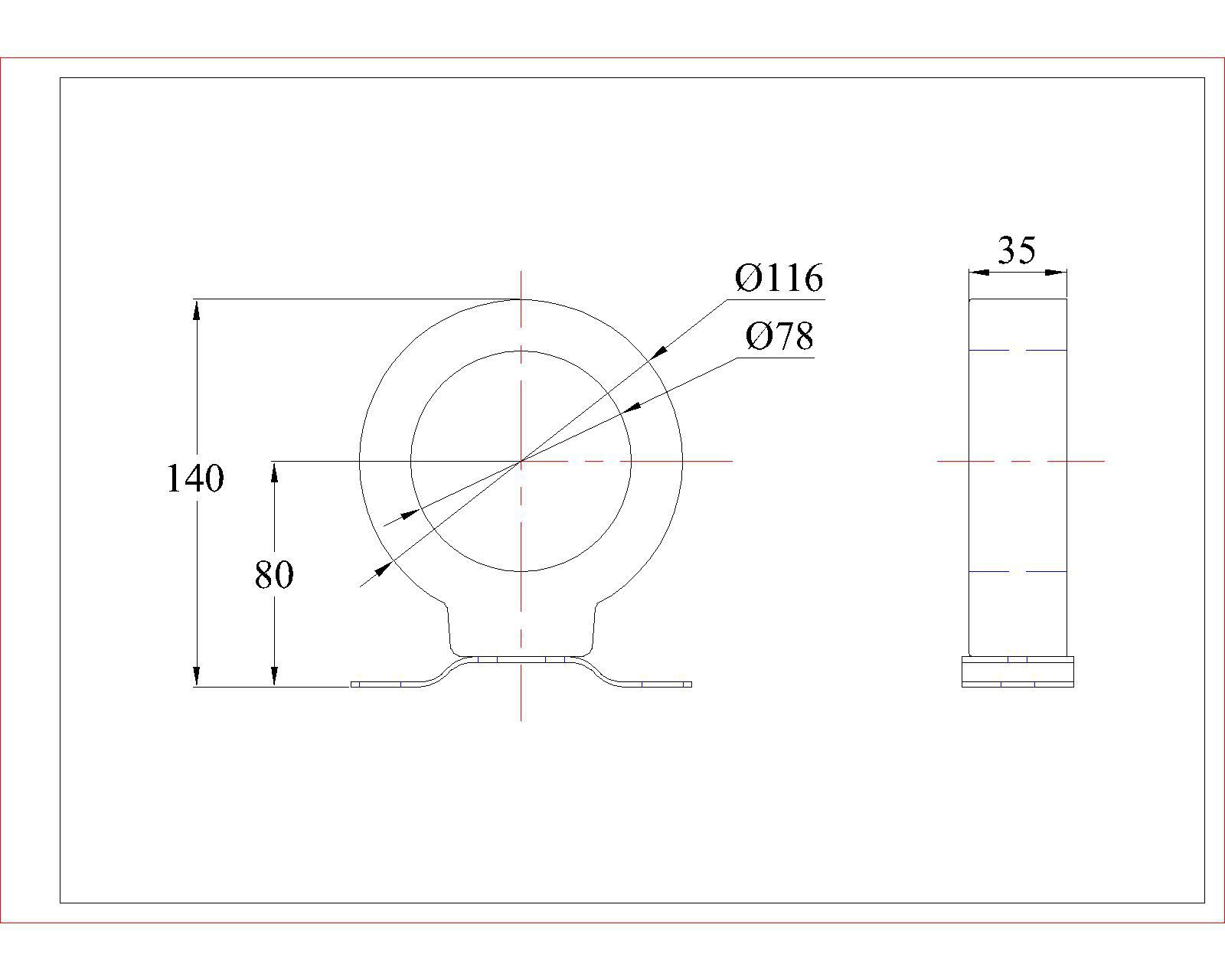

外形尺寸
型号 | Φ1 | Φ2 | D | H | h |
LTC1-10 | 116 | 78 | 35 | 130 | 70 |
LTC2-10 | 130 | 82 | 40 | 145 | 80 |
LTCJ1-10 | 116 | 78 | 70 | 130 | 70 |
LTCJ2-10 | 130 | 82 | 80 | 145 | 80 |
LTC3-10 | 125 | 85 | 50 | 134 | / |
LTC4-10 | 155 | 76 | 80 | 170 | 90 |
LTC5-10 | 135 | 85 | 50 | 155 | / |
LTC6-10 | 125 | 82 | 35 | 150 | 86 |
LTC7-10 | 116 | 72 | 70 | 128 | 70 |
LTC8-10 | / | 72 | 75 | 130 | 70 |
LTC9-10 | 165 | 100 | 35 | 195 | 112.5 |
LTCS-10 | 105 | 75 | 35 | 115 | 62.5 |
LZW20-10 | 166 | 85 | 40 | 170 | 90 |
LZW28-10 | 155 | 110 | 80 | 170 | 90 |
LSZC-10 | / | 45 | 100 | / | / |
LSTC-10 | / | 75 | 54 | 130 | / |
LTC1-10套管式电流互感器
额定电流比、准确级及其额定负载如下表所示：
型号 | LTC1-10 | ||||||
电流比 I1 / I2 | 准确级及额定负载（VA） | ||||||
0.2S | 0.2 | 0.5 | 1 | 10P15 | 10P10 | 10P5 | |
50/1 |
|
|
| 1 |
|
| 1 |
75/1 |
|
| 1.5 | 2 |
|
| 1.5 |
100/1 |
|
| 2 | 3 |
| 1 | 2 |
200/1 |
|
| 2.5 |
| 1.5 | 2 |
|
300/1 |
| 2 | 3 |
| 2 | 2.5 |
|
400/1 |
| 2.5 |
|
| 2.5 | 3.75 |
|
500/1 | 2.5 | 3.75 |
|
| 3.75 | 5 |
|
600/1 | 2.5 | 5 |
|
| 3.75 | 5 |
|
100/5 |
|
|
| 2.5 |
|
| 1.5 |
150/5 |
|
| 2.5 | 3.75 |
|
| 2 |
200/5 |
|
| 3.75 |
|
|
| 2.5 |
300/5 |
| 2.5 | 5 |
|
| 2.5 | 5 |
400/5 |
| 3.75 | 7.5 |
|
| 2.5 | 5 |
500/5 | 2.5 | 5 | 7.5 |
| 2.5 | 3.75 | 7.5 |
600/5 | 2.5 | 7.5 | 10 |
| 3.75 | 5 | 10 |
