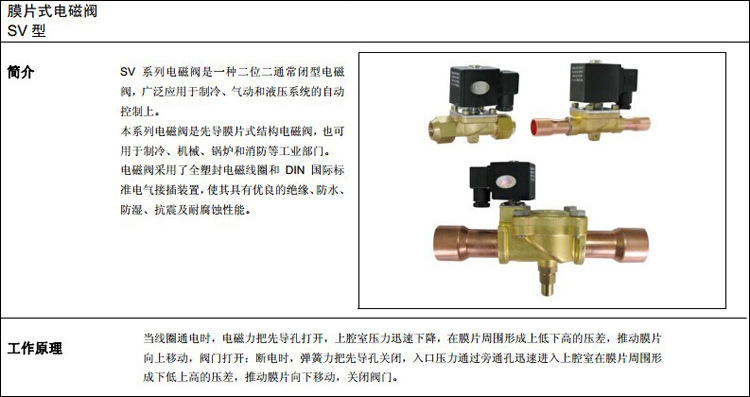

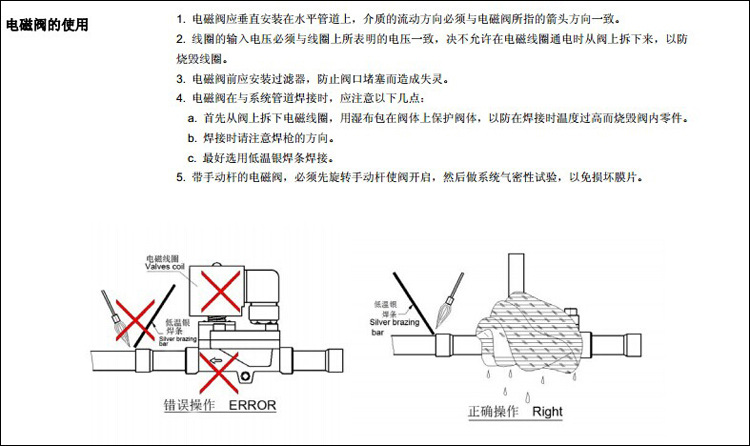

SV系列电磁阀是一种二位二通常闭型电磁阀，广泛应用于制冷、气动和液压系统的自动控制上。SV-K型为常开型。
本系列电磁阀是先导膜片式结构电磁阀，也可用于制冷、机械、锅炉和消防等工业部门。
电磁阀采用了全塑封电磁线圈和DIN国际标准电气接插装置，使其具有优良的绝缘、防水、防湿、抗震及耐腐蚀性能。
工 作 原 理
通电时，电磁力把先导孔打开，上腔室压力迅速下降，在膜片周围形成上低下高的压差，推动膜片向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在膜片周围形成下低上高的压差，推动膜片向下移动，关闭阀门。
特点：流体压力范围上限很高，但必须满足流体压差条件.

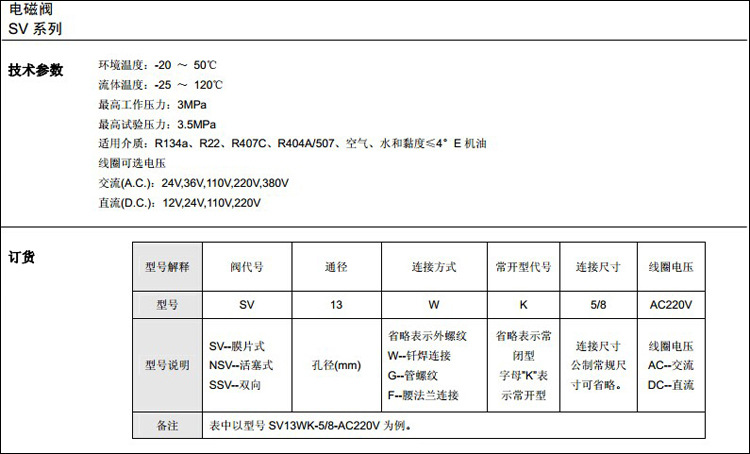

技 术 参 数
环境温度：-20 ～ 50℃
流体温度：-25 ～ 120℃
最高工作压力：3MPa
最高试验压力：3.5MPa
适用介质：R134a、R22、R407C、R404A/507、空气、水和黏度≤4°E机油
线圈可选电压
交流(A.C.)：24V,36V,110V,220V,380V
直流(D.C.)：12V,24V,110V,220V
线圈功率：14W

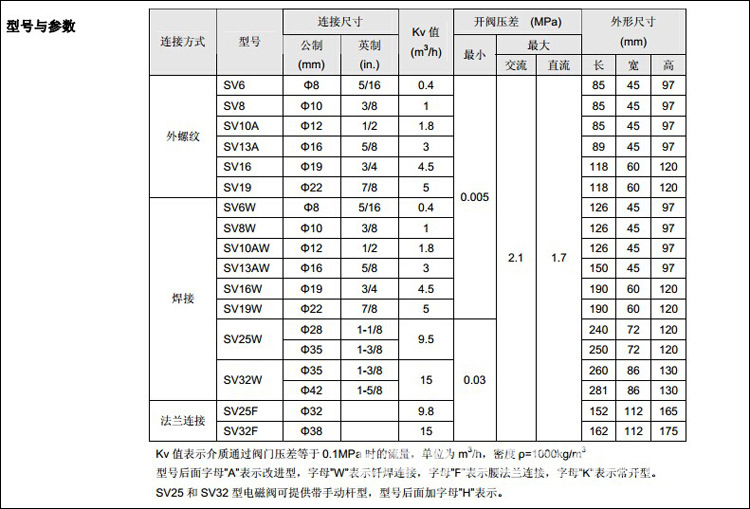

型 号 与 参 数
连接方式 | 型号 | 连接尺寸 | Kv值
(m3/h) | 开阀压差(MPa) | 外形尺寸
(mm) |
公制
(mm) | 英制
(in.) | 最小 | 最大 |
交流 | 直流 | 长 | 宽 | 高 |
外螺纹 | SV6 | Φ8 | 5/16 | 0.4 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 |
SV8 | Φ10 | 3/8 | 1 | 85 | 45 | 97 |

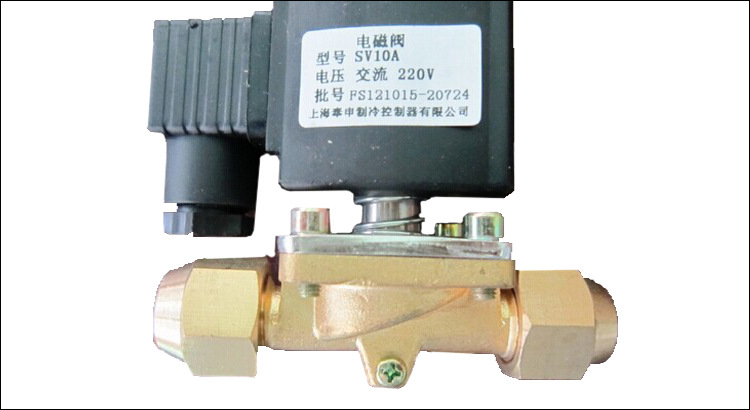

SV10A | Φ12 | 1/2 | 1.8 | 85 | 45 | 97 |
SV13A | Φ16 | 5/8 | 3 | 89 | 45 | 97 |

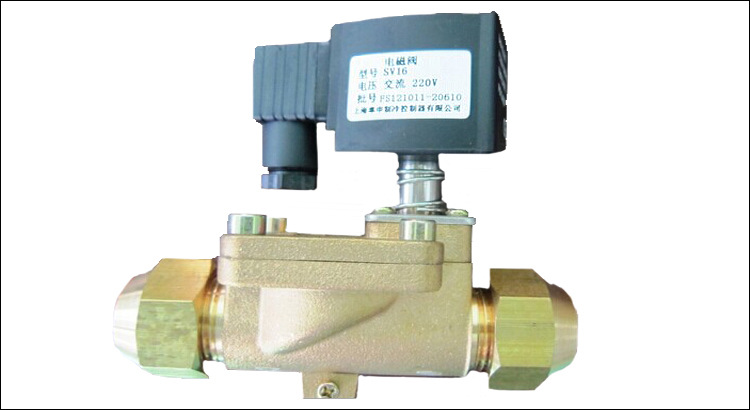

SV16 | Φ19 | 3/4 | 4.5 | 119 | 60 | 120 |

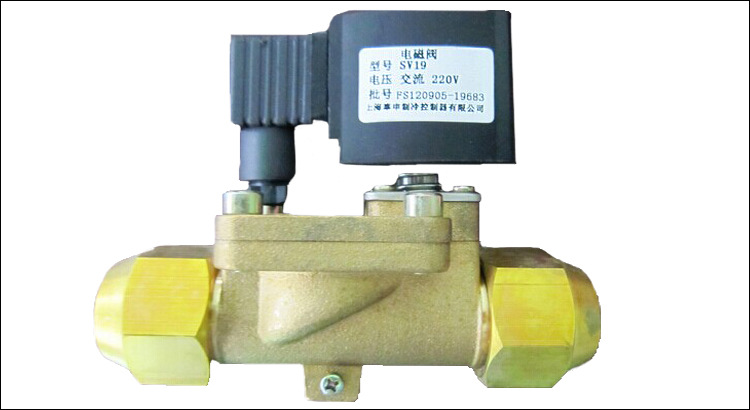

SV19 | Φ22 | 7/8 | 5 | 119 | 60 | 120 |
焊接 | SV6W | Φ8 | 5/16 | 0.4 | 125 | 45 | 97 |
SV8W | Φ10 | 3/8 | 1 | 125 | 45 | 97 |

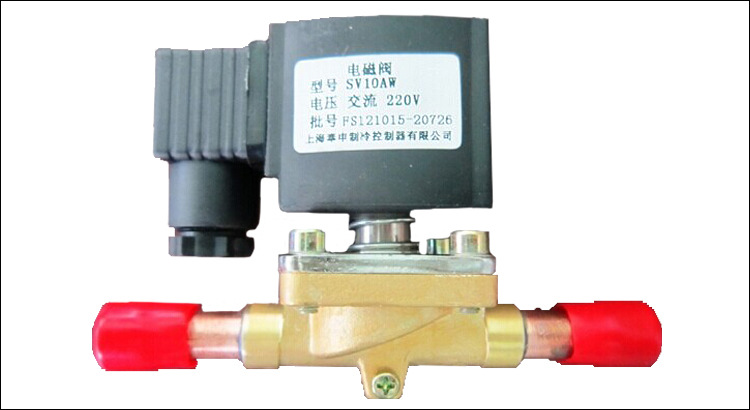

SV10AW | Φ12 | 1/2 | 1.8 | 125 | 45 | 97 |

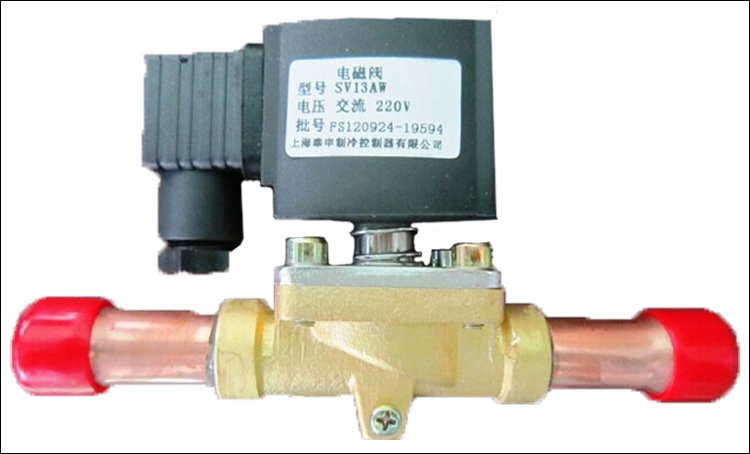

SV13AW | Φ16 | 5/8 | 3 | 150 | 45 | 97 |
SV16W | Φ19 | 3/4 | 4.5 | 185 | 60 | 120 |
SV19W | Φ22 | 7/8 | 5 | 190 | 60 | 120 |

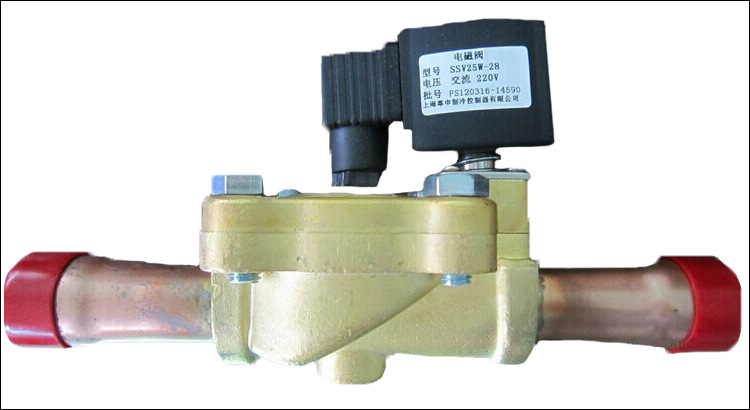

SV25W | Φ28 | 1-1/8 | 9.5 | 232 | 72 | 120 |
Φ35 | 1-3/8 | 250 | 72 | 120 |

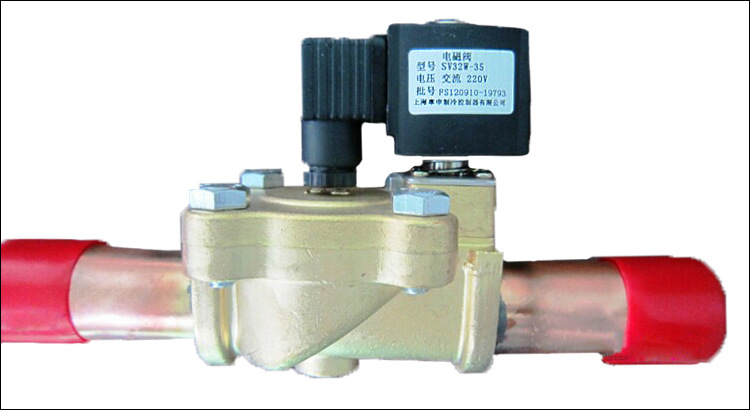

SV32W | Φ35 | 1-3/8 | 15 | 281 | 86 | 130 |
Φ42 | 1-5/8 | 281 | 86 | 130 |
法兰连接 | SV25F | Φ32 | | 9.8 | 152 | 112 | 165 |
SV32F | Φ38 | | 15 | 162 | 112 | 175 |
Kv值表示介质通过阀门压差等于1bar时的流量，单位为m3/h，密度ρ=1000kg/m3
型号后面字母”A”表示改进型，字母”W”表示钎焊连接，字母”F”表示腰法兰连接，字母”K”表示常开型。 |
订 货
型号解释 | 阀代号 | 通径 | 连接方式 | 常开型代号 | 连接尺寸 | 线圈电压 |
型号 | SV | 13 | AW | K | 5/8 | AC220V |
型号说明 | SV--膜片式
NSV--活塞式
SSV--双向 | 孔径(mm) | 省略表示外螺纹
A--外螺纹改进型
W--钎焊连接
AW--焊接改进型
G--管螺纹
F--腰法兰连接 | 省略表示常闭型
字母”K”表示常开型 | 连接尺寸
公制常规尺寸可省略。 | 线圈电压
AC--交流
DC--直流 |
备注 | 表中以型号SV13AWK-5/8-AC220V为例。
上述型号表示方法不适用于直动式电磁阀SV1.6～3型，NSV6A型活塞式电磁阀。 |
'
