变压器--产品用途 (BK(DK)JBK3/4/5控制变压器 BK系列机床控制变压器，适用50-60Hz，电压至500V的电路中，通常用作机床控制电路或局部照明灯及指示灯的电源之用。JBK3系列机床控制变压器是参考德国西门子公司样机制造的新产品，符合VDE0550、IEC204-1、IEC439、GB5226等有关国际、国家标准。
JBK系列机床控制变压器适用于交流50—60Hz，输出额定电压不超过220V，输入额定电压不超过500V，作为各行各业的机械设备，一般电器的控制电源和工作照明、信号灯的电源之用。
|
| >变压器--结构特征 (BK(DK)JBK3/4/5控制变压器) |
| >变压器--使用环境 (BK(DK)JBK3/4/5控制变压器) |
1、周围空气温度—5℃至+40℃,最高月平均气温不超过+30℃;
2、安装地点海拔不超过1000m；
3、大气相对湿度在周围空气温度为+40时不超过50%，在较低温度下可以有较同的相对湿度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。 |

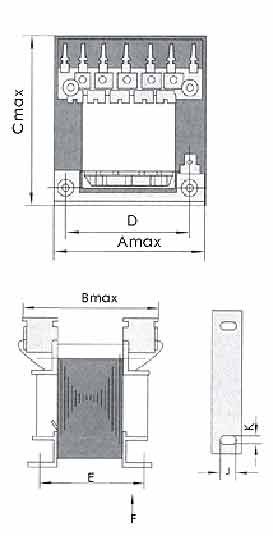

| >变压器--安装尺寸 (BK(DK)JBK3/4/5控制变压器) |
英施丹 型号 | 外型尺寸 | 安装孔距 | 安装孔K*J | | Bmax | Dmax | Emax | A | C | | BK-50 | 86 | 95 | 93 | 70±0.4 | 50±3 | 5*12 | | BK-100 | 100 | 110 | 113 | 85±0.4 | 60±2.5 | 6*12 | | BK-150 | 100 | 125 | 113 | 85±0.4 | 66±2.5 | 6*12 | | BK-250 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9*11.5 | | BK-300 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9*11.5 | | BK-400 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9*11.5 | | BK-500 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9*11.5 | | BK-700 | 160 | 160 | 137 | 110±0.4 | 102±3 | 9*11.5 | | BK-1000 | 160 | 180 | 137 | 150±0.4 | 100±3.5 | 9*11.5 | | BK-1500 | 180 | 200 | 195 | 150±0.4 | 140±3.5 | 8*11.5 | | BK-2000 | 190 | 220 | 215 | 155±0.4 | 170±3.5 | 8*11.5 |
型号及尺寸说明 | 型号（VA） | 额定 | 额定 | AxBxC（mm） | DxE（mm） | 骨架(mm) | KXJ(mm) | 输入 | 输出 |  | JBK3-25 | | 6.3V | 66x60x70 | 60x40 | 22x30 | 8X11 | JBK3-50 | | 12V | 76x64x84 | 64x43 | 25x35 | 8X11 | JBK3-50 | | 24V | 84x85x95 | 70x53 | 28x32 | 8X11 | JBK3-100 | | 36V | 86x100x95 | 70x68 | 28x45 | 8X11 | JBK3-150 | | 110V | 96x100x105 | 79x81 | 32x46 | 8X11 |  | JBK3-160 | | 127V | 96x100x105 | 79x81 | 32x50 | 8X11 | JBK3-200 | 120V | 220V | 96x110x105 | 79x81 | 32x52 | 8X11 | JBK3-250 | 220V | 380V | 96x110x105 | 79x82 | 32x60 | 8X11 | JBK3-300 | 380V | 或 | 105x110x110 | 87.5x92 | 35x60 | 8X11 | JBK3-300 | 或 | 根 | 120x102.5x120 | 100x81 | 40x50 | 8X11 | JBK3-300 | 根 | 据 | 133x100x135 | 110x78 | 44x50 | 8X11 | JBK3-300 | 据 | 客 | 114x115x125 | 103x76 | 38x55 | 8X11 | JBK3-350 | 需 | 户 | 114x110.5x125 | 103x81 | 38x60 | 8X11 | JBK3-400 | 求 | 需 | 120x105x135 | 110x83 | 40x55 | 8X11 | JBK3-450 | 而 | 求 | 133x106x145 | 120x76 | 50x50 | 8X11 | JBK3-500 | 定 | 而 | 133x105x135 | 110x94 | 44x60 | 8X11 | JBK3-500 | | 定 | 133x115x135 | 110x94 | 44x65 | 8X11 | JBK3-500 | | | 150x106x145 | 120x76 | 50x50 | 8X11 | JBK3-500 | | | 150x111x145 | 120x81 | 50x55 | 8X11 | JBK3-600 | | | 150x116x145 | 120x86 | 50x60 | 8X11 | JBK3-630 | | | 150x106x145 | 120x76 | 50x50 | 8X11 | JBK3-630 | | | 150x116x145 | 120x86 | 50x60 | 8X11 | JBK3-700 | | | 150x121x145 | 120x91 | 50x65 | 8X11 | JBK3-800 | | | 150x126x145 | 120x96 | 50x70 | 8X11 | JBK3-1000 | | | 150x136x145 | 120x106 | 50x80 | 8X11 | JBK3-1200 | | | 150x141x145 | 120x111 | 50x85 | 8X11 | JBK3-1200 | | | 150x146x145 | 120x116 | 50x90 | 8X11 | JBK3-1500 | | | 150x151x145 | 120x121 | 50x95 | 8X11 | JBK3-1500 | | | 180x145x190 | 150x1110 | 60x80 | 8X11 | JBK3-1500 | | | 192x140x180 | 160x100 | 64x70 | 8X11 | JBK3-2000 | | | 192x200x180 | 160x138 | 64x85 | 8X11 | JBK3-3000 | | | 192x215x205 | 160x160 | 64x105 | 8X11 | JBK3-4000 | | | 230x210x240 | 190x145 | 76x100 | 8X11 | JBK3-5000 | | | 230x230x240 | 190x165 | 76x110 | 8X11 |
|
>公司产品服务保障： |
每台产品出厂前都严格按照国标实行全检，保证出厂合格率100 % 本公司承诺：全部产品保质一年！在正常使用一年内发生故障的可免费更换!（客户特殊要求除外 |
