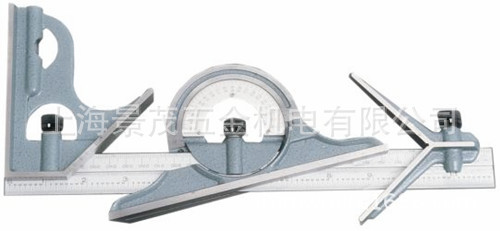

万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。

万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2\'。其读数方法与游标卡尺完全相同。

使用方法

测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

应用万能角度尺测量工件时，要根据所测角度适当组合量尺，

万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围

游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

读数方法

先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形板上，可移动尺是用卡块固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由于角尺和直尺可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度。

角尺和直尺全装上时，可测量0º～50的外角度 ，仅装上直尺时，可测量50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º的内角度)。

万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。

用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。
