DL-M3型微电脑音乐打铃器说明书

一、功能和用途：

1．本产品配合扩音机及喇叭完成自动音乐打铃功能。能根据用户设定的时间，自动打开扩音机电源，并向扩音机输送音乐信号，令其自动播放一段音乐，实现自动音乐打铃功能。音乐播放完毕后会自动关闭扩音机，节能环保，适用于学校上下课，单位上下班等，取代传统烦躁刺耳的电铃。

2．打铃器分为两种音乐类型：

乐曲型：内有3首管弦音乐，曲A是《茉莉花》，曲B是《铃儿响叮当》，曲C是《浏阳河》；

钟声型：内有3种音乐钟声，曲A是【一声钟响】，曲B是【两声钟响】，曲C是【三声钟响】；

3．一周内每天可以任意设置时间点，指定播放某首曲子。用来区分上课，下课，预备或上班、下班、休息等。

　 钟声设定的通常习惯是：“二上一下三预备”（即二声代表上课，一声代表下课，三声代表预备）。

4．每天设置最多65次打铃时间点。有15种星期组合模式选择，用来选择每周内都是哪天需要打铃，例如实现双休日不打铃等。

5．很方便操作实现会议讲话状态，手动打铃，放假期间屏蔽打铃等，对正常使用扩音机广播不受影响。

6．本机内带有监听喇叭，可以直接监听所播放的音乐。

7. 特别提醒：线路连接好以后，扩音机电源开关必须处于开的状态下，才能实现音乐打铃器的自动控制。

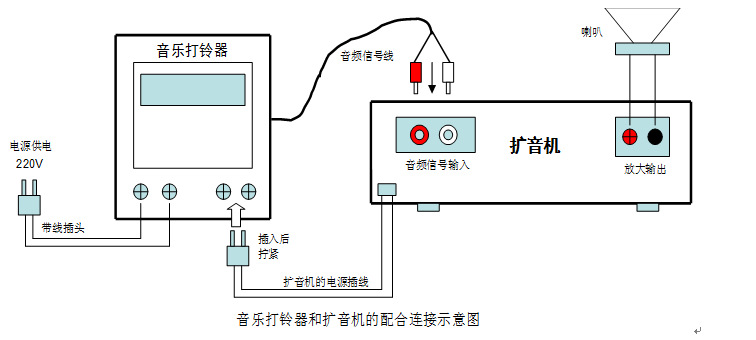

二、接线图

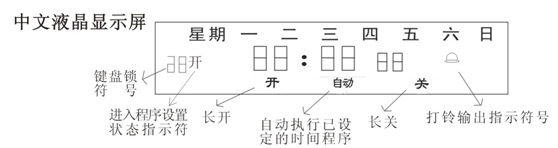

三、显示屏显示符号解释

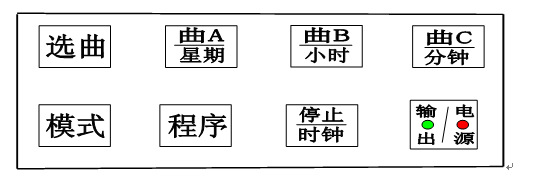

四、面板按键名称

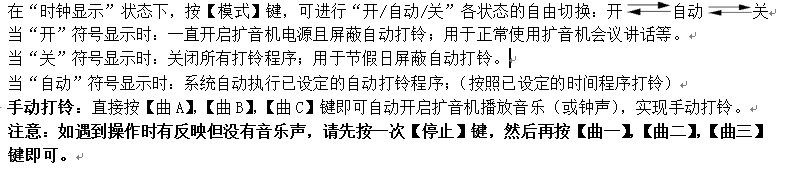

五、会议讲话状态，手动打铃，放假屏蔽打铃操作方法

六、键盘锁功能

七、设置时钟及星期

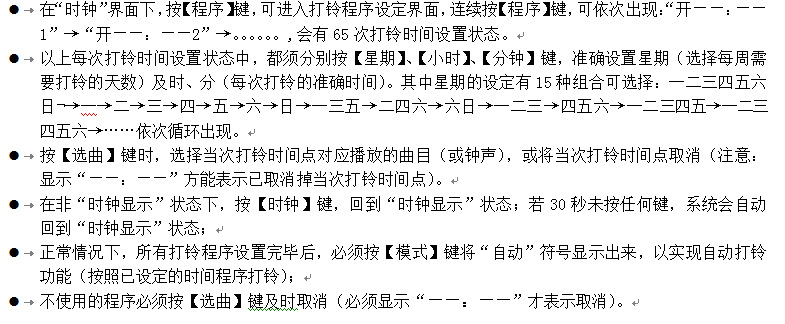

八、设置定时打铃时间程序


九、技术参数

额定电压：220Ｖ/50Hz        适合电压范围：160Ｖ～240Ｖ        额定电流：负载1000Ｗ（5Ａ）

显示方式：LCD液晶中文        接线方式：锁扣式端子接线             打铃次数：每天65次打铃

外型尺寸：120×75×55mm   计时误差：±0.25～0.5秒/天          控制周期：日控或周控循环

工作环境温度：-30℃～60℃   系统工作电压：3.0V（1.5电池2节） 单个重量：350g

十、注意事项

1．若显示屏上显示变弱时，请更换电池。

2．请勿自行修理、分解、改造本产品。

3．请勿使本产品沾染油或进水。
