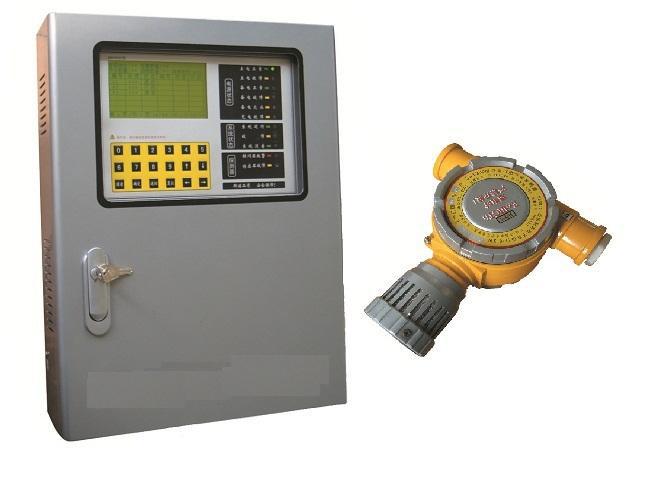

一、概述 SNK6000型气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，具有备电接口，它可以与本公司研制的SNT100/200型等4mA-20mA标准信号输出的点型气体探测器相配接，组成功能强大的气体报警控制系统。亦可输出（4-20）mA标准信号，上接二次（或DCS）仪表。 控制器严格遵循国家标准GB16808-2008《可燃气体报警控制器技术要求及试验方法》严格设计而成，具有高稳定性，低功耗，抗干扰性，并通过了国家消防电子产品质量监督检验中心的检验；探测器是按照GB15322.1-2003《可燃气体探测器─第1部分：测量范围0-100%LEL的点型可燃气体探测器》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型"d"》严格设计制造，并通过了国家级防爆和性能检验。 该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃气体的各个行业，是保证财产和人身安全的理想监测仪器。 二、主要功能及技术指标 （1）控制器的主要功能 1、液晶数字、光柱、图标多种显示内容。 2、界面清晰友好，操作简便。 3、直观、准确地显示工业现场的燃气浓度及故障类型。 4、具有设备故障、报警、声光指示功能。 5、具有自检、自诊断功能。 6、具有故障、报警记忆和查阅功能。 7、设有密码，防止误操作。 8、具有主、备电转换及欠压保护功能。 9、可手动控制接点输出。 10、具有日历显示及设置功能。 11、接收、输出（4-20）mA标准信号功能 三、工作原理 探测器把采集到的气体浓度信号转换为电信号，并以(4-20)mA标准信号的方式传给控制器；控制器采用分线式设计，一路控制器对应一路探测器,控制器接收探测器单元传上来的(4-20)mA信号，经过处理、逻辑分析，以液晶数字光柱同步显示、声光报警的方式反应出来，记录报警时间和报警浓度值，并启动所连接的风机、磁阀或其它消防设备。 四、盘面说明 五、操作使用说明 探测器和控制器安装完毕后，检查电源线及各接线端子连线准确无误，报警、控制性能灵敏可靠后，可投入使用。 1、上电预热状态 开机液晶屏全部显示，电源/运行指示灯亮，系统进入预热状态大约30秒后，系统预热完毕，进入正常监控状态。 2、监控状态 系统监控状态分为：正常监控状态、浓度报警状态、故障报警状态。 2.1正常监控状态： 在本状态下，系统主电工作，电源灯亮、图标全亮，时钟，气体浓度值数字、光柱同步显示。 2.2浓度报警状态 当检测现场有气体泄漏时，液晶屏幕上对应探测器的浓度值开始变化，当浓度达到报警设定值时，控制器会发出浓度报警音，面板上的报警灯亮，启动对应的联动装置，报警状态锁定，按“消音”键可清除报警声音。报警时，液晶屏幕上能够实时地显示气体浓度及报警状态，如图2所示。报警后系统自动记录报警信息以备查询。 当事故解除后，通过《复位操作》解除报警锁定，系统回到正常监测状态。 2.3故障报警状态 2.3.1通讯故障 ★当控制器与探测器之间的信号线或电源线正极开路时，对应屏幕上显示故障类型01，同时系统故障灯亮、故障声音响。 ★当控制器和探测器之间的电源线正极与信号线短路或电源线负极开路时，对应液晶屏幕上显示故障类型02，同时系统故障灯亮、故障声音响。 2.3.2主/备电故障（注：带有专用备电的情况下，此判断才有意义） ★当主电断路，备电工作时，对应液晶屏幕上显示故障类型03，同时故障灯亮、备点图标显示、故障声音响。 ★当备电断路，主电工作时，对应液晶屏幕上显示故障类型04，同时故障灯亮、故障声音响。 ★当主电掉电、备电工作时，若备电低于系统设定的电压值，发出故障声音响。 ★当主电工作且备电充电电路短路时，对应液晶屏幕上显示故障类型05，故障灯点亮、故障声音响。 ★无主电无备电时，系统关机。 故障报警后系统自动记录故障信息以备查询。当故障解除后，故障声音自动消失、故障指示灯自动熄灭。 3、功能选择状态 进行功能操作必须输入正确密码（“消音”功能除外）。 3.1密码输入： 在正常监控状态下，依次按下自检—确认—复位—确认键，面板依次显示“111”、“222”、“333”、“444”后系统进入功能选择状态。 （注：以下任何操作均在功能选择状态下开始执行。） 3.1.1手动风机：按“选择”键到“”显示，按“确认”键，按“选择”键到“” 按“确认”键，屏幕显示“Lch” （低报常输出）字样，低报警灯亮，启动低报联动装置（注：无通讯故障情况下，才能进行此操作） 3.1.2手动控阀：按“选择”键到“”显示，按“确认”键，按“选择”键到“” 按“确认”键，屏幕显示“Hch” （高报常输出）或“Hsh” （高报瞬间输出）字样，高报警灯亮，启动高报联动装置。 3.1.3复位：按“复位”键，解除浓度和故障报警状态，回到监控状态。 3.1.4自检：按“自检”键，先全屏显示、指示灯点亮，依次发出声响显示低报点、高报点、故障状态。 3.1.6低报点设置：按“选择”键，选择“”图标显示，按“确认”键进入低报点设置状态，按“复位↓”键报警点减小，按“自检↑”键报警点增大，低报警点的设置范围1-25%LEL之间，最后按下“确认”键，设置完毕。 提示1：输入密码进入功能选择状态后，若6秒内无按键操作，系统会自动退出功能选择状态，回到正常监控状态。 提示2：在任何界面下，按“退出”键返回到正常监控界面。 3.2查询记录： ★查询报警记录：按“选择”键到图标“”显示，再依次按“确认”、“选择”键选择“报警记录”，然后按“确认”键，液晶画面显示该路的报警记录（包括报警时间、报警浓度）。按“自检↑”和“复位↓”键翻阅报警记录。 ★查询故障记录：按“选择”键到图标“”显示，再依次按“确认”、“选择”键选择“故障记录”，然后按“确认”键，液晶画面显示该路的故障记录（包括故障时间、故障类型）。按“自检↑”和“复位↓”键翻阅故障记录。 提示：每条记录进行显示完成后，再按“自检↑”和“复位↓”键翻阅记录查看。
六、注意事项
1、保持探测器表面清洁，以免堵塞，影响使用。 2、探测器不要安装在有水蒸汽弥漫或长期有水淋的场所。 3、不要经常人为的用高浓度可燃气体直冲探测器，以免降低检测元件的灵敏度。 4、避免探测器经常断电，否则将导致检测元件工作不稳定。 5、在使用过程中要定期检查仪表是否正常工作，建议调零、标定每三个月一次。 6、用户和非专业人员不许随意拆卸该仪器。 7、本仪器保修壹年，终生服务。 |
