产品简介
本产品为压力测量电接点控制压力表，拥有可靠性、长期稳定性设计，结合了世界的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。采用大屏幕的液晶显示技术，使数据清晰易读。耐腐蚀，抗震动，可以应用在多种复杂的环境中。陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业，是替代传统机械表的理想选择。广泛适用于各种液体、气体的压力测量场合。两点阀值设置，两个常开电接点，可控制报警装置和动力设备。出厂校准，用户免校准。大屏幕液晶显示压力数值，方便现场工人操作。
产品特点
大屏幕；液晶显示包含数字直观显示和模拟动态条参考显示两种合一，读数直观明了。
可加背光方便夜间读数。
高精度；先进的微处理器，专业的扩散硅传感器，性能稳定精度高。
低功耗；超低功耗智能控制，带开关。
防腐蚀；整体不锈钢密封结构，外观没有一个螺丝，适应腐蚀性介质环境。
按键采用磁感应非接触按键，开关机方便。
耐振动；器件防振处理，紧固组装，在振动场所正常使用。
产品参数说明
1． 性能指标：
测量物质：气体、液体，可燃性物质需定货时说明
供电电压：直流24V
电接点最大负载：5A（AC250V）
参考精度：0.25%；0.5% ；1.0%
工作温度：-10~85℃
运输温度：-30~50度
数据更新率：3次/秒
过量程范围：10%
4.1．安装说明
仪表使用干式陶瓷压力传感器，对安装的角度无要求。仪表压力导入口使用M20的外罗纹和压力容器相连接，也可定制其他类型的连接接口。仪表外型尺寸见其它章节。
4.2．测量说明
使用时先将仪表固定在管道或者压力容器上，为保证测量精度，测量的气体或者液体温度最好为常温，仪表也可以测量85℃以下的气体或者液体，此时精度会有所损失。
4.3 接线方式
图1：接线示意图
接线说明：两个接点使用一个公共点，到达高限设
定数值的时候，高限接点与接点公共点导通，到达低限接点的时候，低限接点与接点公共点导通。
电源负端为悬浮的电线接头，工程人员可将电源负与该电线接头连接在一起，然后使用绝缘胶带密封好。
4.4．接点阀值设定
本仪表有两路电接点（一个常闭，一个常开），正确使用之前要对动作压力数值进行设定，出厂默认的两个动作压力数值均为满量程。仪表的正面面板下半部分可看到三个操作按钮（见图2），最右边的按钮负责进入压力数值设定模式，中间的按钮为设置确认按钮。按下设定进入键(1秒钟后松开，即可进入低限接点（该接点为常闭接点）压力数值设置程序，此时液晶屏幕显示的即为上次设定的数值，然后按△键增加数值，按▽键减少数值，到达你希望设定的压力数值的时候，按下确认键1.5秒以上松开，此时存储低限接点压力数值。立即进入高限接点（该接点为常开接点）压力数值设定程序，方法同上一个电接点设置方法，然后按确认1.5秒键后彻底完成设定。
4.5．电接点使用方法
本仪表有两路电接点（可定制开闭类型），当压力超过设置的动作压力数值时，相对应的电接点闭和，电接点能承受5A，250V交流电压。
4.7故障诊断：
本产品具有传感器失效诊断和过量程保护的功能，当压力传感器没有可靠的连接在电路上的时候，仪表能自动诊断到该状态，并且在液晶显示屏上给出“Err”字样。此状态一直维持，直到传感器重新可靠的工作。
当测量的压力范围超过仪表测量范围的10%的时候，此时为过量程状态，为了仪表的安全建议及时解决这种情况。这种情况下液晶显示屏仍会正常显示压力数值，但精度会有所降低。
防止仪表的损坏，请在使用大于经常使用的最大压力值20%左右测量范围的仪表。
常用故障信息：
故障描述 | 可能原因 | 解决办法 |
上电后，液晶乱码 | 复位不可靠 | 断电60秒后，重新接电 |
液晶显示模糊 | 使用温度过高，或过低 | 在-10~+40度内使用，避免阳光直射液晶屏幕。 |
其他故障 | 电路损坏 | 返厂维修 |
其它不明状态，非人为损坏的，我们提供2年免费维修。
数字防爆电接点压力表选型表 |
|
|
|
| |||||
型 号 | 说 明 | ||||||||
TOREX-100 |
| ||||||||
| 100 |
| 通用型数字电接点压力表 | ||||||
| 101 |
| 高温型数字电接点压力表 | ||||||
| 102 |
| 禁油型数字电接点压力表 | ||||||
类 型 | 103 |
| 背景灯显示 | ||||||
| 104 |
| 隔膜型数字电接点压力表 | ||||||
| 105 |
| 远传型电接点压力表 | ||||||
| 106 |
| 膜盒型电接点压力表 | ||||||
| 107 |
| 记忆型数字防爆电接点压力表 | ||||||
| 108 |
| 4—20AC输出 | ||||||
| 109 |
| 通讯接口：RS-232 | ||||||
| 110 |
| 通讯接口：RS-485 | ||||||
| 2008 |
| 防爆型数字压力记录表 | ||||||
|
| A |
| 精度 ≤0.25 | |||||
精度等级 | B |
| 精度 ≤0.5 | ||||||
C |
| 精度 ≤1.0 | |||||||
|
| D |
| 精度 ≤1.5 | |||||
|
|
| 1 |
| 0～100Mpa | ||||
测量范围 | 2 |
| 0～10Kpa～600Kpa | ||||||
3 |
| -100Kpa～0Kpa | |||||||
|
|
| 4 |
| -0.1～2.4Mpa | ||||
|
|
|
| L1 |
| M20*1.5 | |||
连接螺纹 | L2 |
| 1/2NPT | ||||||
|
|
|
| L3 |
| 特殊连接螺纹 | |||
连接型式 | Ⅰ |
| 径向无边 | ||||||
T |
| 径向后带边 | |||||||
仪表外型 | 100 |
| 100压力表盘 | ||||||
温 度 | W1 |
| （-20℃～85℃） | ||||||
W2 |
| （-40℃～85℃） | |||||||
显示方式 | D1 | LCD液晶显示 | |||||||
D2 |
| ||||||||

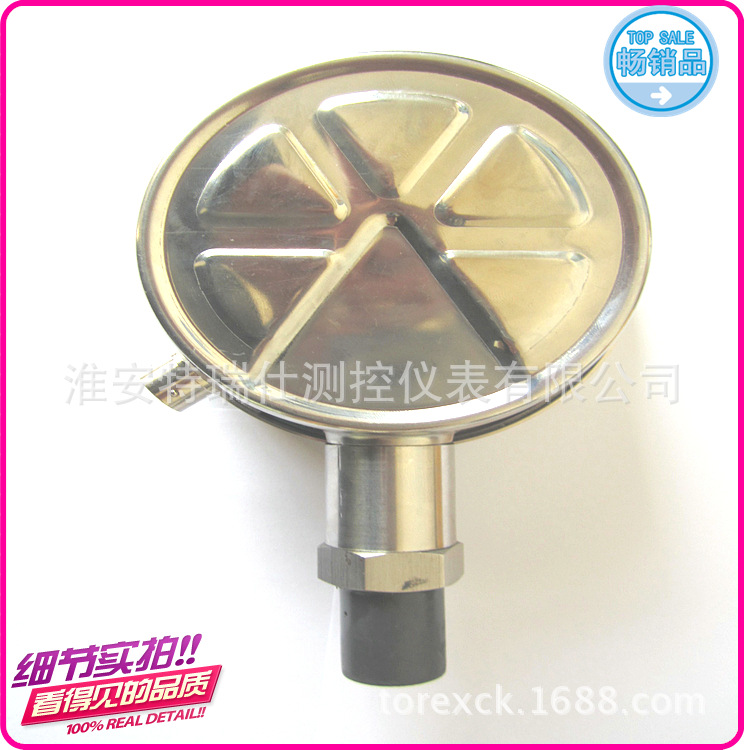

产品部分实图和使用效果图
