LED电源 LED开关电源 5V 40A电源供应
1.适用范围SCOPE：
本产品工作电压范围（176~264VAC），用于LED大屏幕专用电源。可以用于音、视频；IT、照明、充电类系统产品使用范围。采用PWM集成电路设计。
THIS POWER SMPS IS INTENDED TO THE MODEL MOVE-PHONE
2.输入特性INPUT SPECIFICATIONS：
2.1额定输入电压/AC INPUT VOLTAGE RATED
230VAC
2.2输入电压范围/AC INPUT VOLTAGE RANGE
176VAC~264VAC
2.3输入频率/ AC INPUT FREQUENCY
47HZ~63HZ
2.4输入电流/ AC INPUT CURRENT
1.2A MAX
3.输出特性
3.1额定输出功率/RATED OUTPUT POWER
200W
3.2额定输出电压(V)/ OUTPUT VOLTAGE RANGE
5V
3.3最小输出电压(V)/ MIN OUTPUT VOLTAGE
4.95V
3.4标称输出电流(Ma)/ NORMAL OUTPUT CURRENT
40A
3.5最大输出电流(Ma)/MAX OUTPUT CURRENT
45A
3.6输出电压稳定度/OUTPUT VOLTAGE VARIATION
4.95VMIN 5.10VMAX
3.7纹波及噪音（mV-pp）/RIPPLE&NOISE 20MHz
100mV-pp
3.8过冲幅度/OVERSHOOT
≤5%，AT START-UP,INPUT VOLTAGE 220VAC @MAX OUTPUT CURRENT
3.9输出短路保护/OUTPUT SHORT CIRCUIT PROTECTION
当电源输出端正负极短路后，电源自动进入保护状态，故障解除后，电源恢复正常工作/CONTINUOUS&AUTOMATIC RECOVERY
本LED电源 LED开关电源是双功率管电源 可带12张P10单色单元板

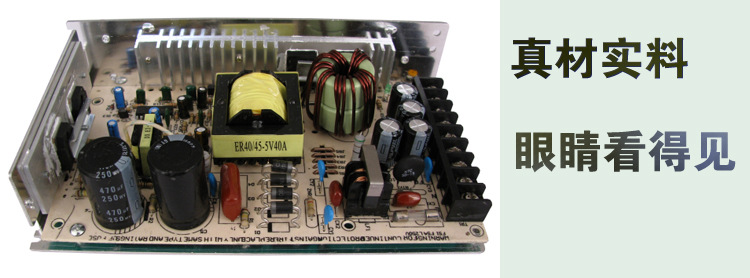

LED电源 LED开关电源内部结构

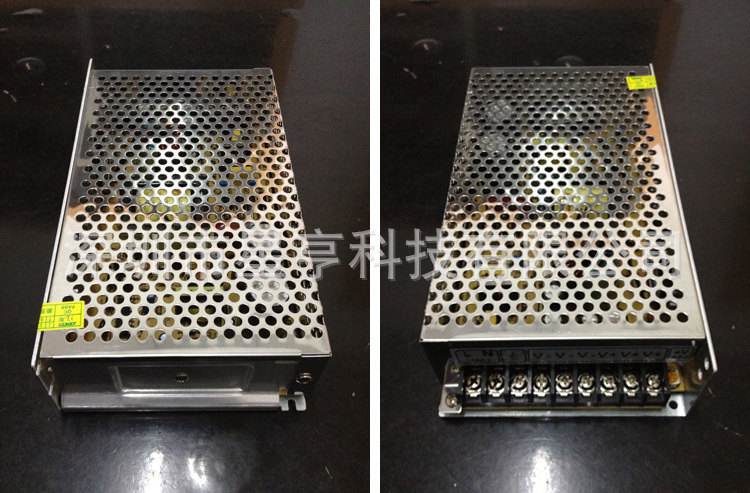

LED电源 LED开关电源接线图

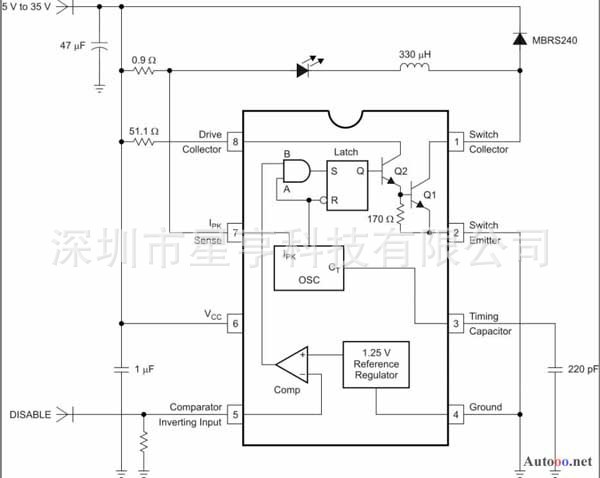

LED电源 LED开关电源线路图
4.一般特性GENERAL SPECIFICATIONS：
4.1开关模式/SWITCHING MODEL
PWM
4.2开关频率/SWITHING FERQUENCY
20KHz
4.3效率/EFFICIENCY
输入电压在220环境下：5V 80%
4.4外形尺寸/PHYSICAL DIMENSION
200*110*50mm
4.5重量/WEIGHT
765g±10g
5.安全及可靠性SAFETY&RELIABILITY:
5.1电磁兼容/ELECTROMAGNETIC COMPATIBILITY
5.2抗电强度/HI-POT
AC1500V 10mA 60SEC
INPUT TO OUTPUT/耐压1500V/1分钟(输入对输出)
5.3可靠性/RELIABILITY
MTBF≧30,000小时
环境温度在25℃±5℃情况
5.4等级POWER FACTOR
EN61000-3-2 CLASS C
6.环境特性ENVIRONMEMENTAL SPECIFICATIONS：
6.1工作温度/OPERATING TEMPERATURE
0℃~40℃
6.2贮存温度/STORAGE TEMPERATURE
-20℃~70℃
6.3相对湿度/RELATIVE HUMIDITY
30%~90%
NO DEWDROP
7.注意事项CAUTION：
7.1金属外壳电源的外壳一般与地连接要可靠接地以确保安全不可误将外壳接在零线上.
7.2在安装完毕通电运行之前请再次检查和校对各接线端子上的连线确定输入和输出交流和直流正
极和负极电压值和电流值等正确无疑方可通电运行
7.3对于大功率的电源一般均有两个或两个以上的”+”输出端子和”-”输出端子实际上它们同属一个输
出电极只是为了使用户接线方便而将多个端子分别在内部并接在了一起.
7.4为达到充分散热的效果一般宜安装在空气对流条件好的位置或安装在机箱壳体上通过壳体将热传
导出去.
8.验收合格标准REGULAR STANDARDS：
8.1仪器、设备/INSTRUMENT
隔离变压器、调压器（0~300VAC）、万用表、示波器（20MHz）、耐压仪、电阻负载
8.2测试步骤TEST STEP
8.2.1开关机测试/SWITCHING ON-OFF TEST
输出接标称负载5V/40A,输入电压为230VAC时作开关机三次，电源正常启动。
8.2.2线电压精度测试/LINE REGULATION
输出接标称负载5V/40A，将输入电压由176V调至240V时，输出电压应在规格范围内：5V输出电压范围4.95V-5.10V之间。
8.2.3负载精度测试/LOAD REGULATION
输入电压220VAC，切换电源负载（由0mA至40A），输出电压应在规格范围内：5V输出电压范围4.95V-5.10V之间。
8.2.4效率测试/EFFICIENCY TEST
输入电压220VAC，输出接标称负载5V/40A，记录输出电压和电流。输出功率，并由功率分析仪读出输入功率，效率则按公式：效率=Po/Pin计算。效率应大于78%（输出端子上测量）。
8.2.5输出纹波的测试RIPPLE&NOISE TEST
输入电压220VAC，输出接标称负载5V/40A，使用1：1（20MHz）的探棒，并在探棒正负极之间并联104 50V C/C电容和10uF 120V电解电容，进行测试。
8.2.6短路保护测试/OUTPUT SHORT CIRCUIT PROTECION TEST
输入电压220VAC，输出接标称负载5V/40A，将输出5V短路，此时电源进入保护状态，待短路原因消除后，电源自动恢复正常工作。
8.2.7过电流保护/Over current protection
来自输出的过电流不至于损坏电源供应器,过电流保护范围为:45A-50A之间 OPP 250w
8.2.8抗电强度测试/HI-POT TEST
输入对输出1500VAC/1min,漏电流<10mA ,用耐压测试仪对样机进行耐压测试，并在耐压测试完成后测试样机的电气性能.
8.2.9老化测试/AGING TEST
输出接标称负载5V/40A，在环境温度为条件下做8小时老化。
8.3结论CONCLUSION
老化完成后重复以上步骤进行测试，电源电气性能合格。
'
