1. 概述

IM系列数显智能仪表与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送和控制。
误差小于0.02%F.S，并具备全量程调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
支持2点报警输出，可选择多种报警方式，每个报警点值和报警灵敏度可分别独立设定。
高达五位数码，显示范围-99999~+99999，小数点位置可任意设定。
内置可编程信号放大器，放大倍数1、2、4、8、16、32、64、128用户可编程选择
满量程显示值可任意设定
信号极性、显示极性可任意设定
零点可任意设定
具有单键清零功能

基本技术规格
电    源：功耗小于3.5W
工作环境：-20℃~70℃，湿度低于90%R.H
          需要更宽的温度范围需在订货时特别说明
显示范围：-99999~+99999，小数点位置任意可设定
显示颜色：红色（也可根据用户要求选其他颜色）
显示分辨力：1/100000
输入信号类型：电压、电流、电位器（电阻）等

• 电  压：0V~5V DC，0V~10V DC，5V~0V DC，10V~0V DC 等
  电  流：0mA~10mA，0mA~20mA，10mA~0mA，20mA~0mA等
• 电位器：标准仪表应≥3K,更低的电阻值需在订货时说明

基本误差：小于±0.02%F.S
测量分辨力：1/100000
测量控制周期：模拟量输入0.02秒（如需更快请订货时说明）
内置可编程信号放大器，放大倍数1、2、4、8、16、32、64、128可用户编程选择

选配件技术规格
报警输出
多种报警方式，通过设定选择。
继电器输出：触点容量220V AC，5A

OC门输出（订货时注明）：电压小于30V，电流小于50mA

1. 安装与接线

 注意：为确保安全，接线必须在断电后进行。
  对于使用~220V的仪表，尤其要注意触电危险。

本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。

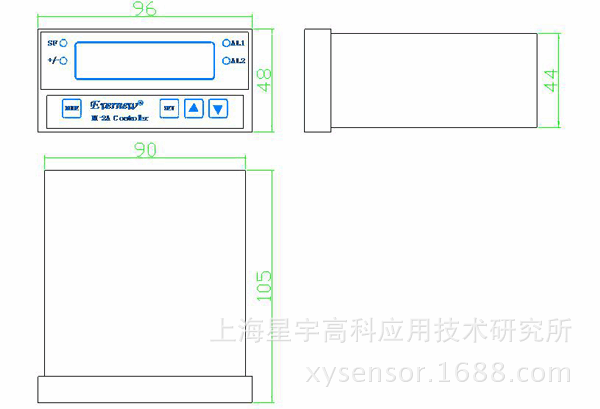

外形尺寸：

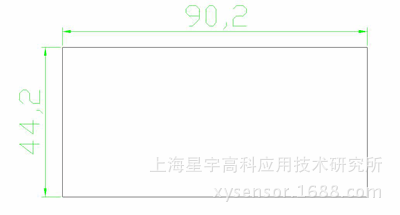

开孔尺寸：
