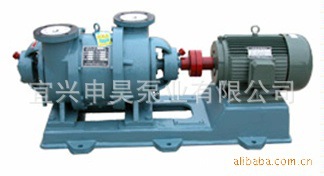

SHTB-SZ、SK型耐酸陶瓷水环真空泵
一、 用途、规格及性能
SHTB--水环式耐酸陶瓷真空泵,适用于抽送腐蚀性气体。
泵内形成工作水环的介质,可用不含悬浮颗粒的清水,也可用与被抽送的气体不起化学反应的各种不含悬浮颗粒或结晶的有机或无机酸液(氢氟酸与热浓碱除外)。
水环式耐酸陶瓷真空泵是造纸、农药、化肥、有色冶金及化工等行业用作真空脱水、真空干燥,真空过滤和压送空气的理想产品。由于水环泵是等温压缩,特别适用于抽送易燃易爆气体。
本厂生产的水环式耐酸陶瓷真空泵,有SZ型水环真空泵和SK型水环式真空泵两个系列,产品规格及性能参数如表一所示,表中所列性能参数为下列标准条件下的性能:
1、大气压:101.33KPa;
2、吸人气体是温度20℃,相对湿度70%的空气;
3、出口水温:15℃。
二、性能参数
结构形式 | 型号 | 最大气量 (m3/min) | 极限真空度 (Kpa) | 耗水量 (l/min) | 电机功率 (kW) | 转速 (r/min) | 电机型号 |
轴向单作用 | SZ-50 | 1.0 | -90.2 | 15 | 3 | 1450 | Y100L2-4 |
SZ-70 | 3.0 | -89.4 | 30 | 7.5 | 1450 | Y132M-4 |
SZ-125 | 9.0 | -93 | 70 | 22 | 980 | Y200L2-6 |
轴向双作用 | SK-80 | 6.0 | -89.5 | 35 | 15 | 1450 | Y160L-4 |
SK-150 | 20 | -89 | 80 | 45 | 980 | Y280S-6 |
SK-150-M | 15 | -89 | 75 | 30 | 740 | Y250M-8 |

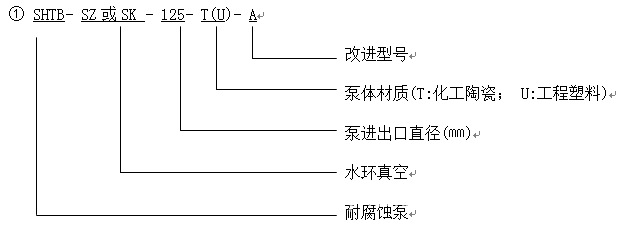

三、型号说明

四、主要结构说明
(一)结构特征:
水环式耐酸陶瓷真空泵按其结构和作用方式可分为SZ型单作用轴向吸、排气和SK型双作用径向吸、排气两个系列结构如图一、二、三所示。
SK系列水环式耐酸陶瓷真空泵,是我国最新开发的系列产品,采用双作用径向吸、排的结构型式,吸、排气设置好,在相同叶轮尺寸下,理论气量比SZ系列的大一倍,体积小,重量轻、径向力可自动平衡,结构先进、工作可靠,唯其结构较SZ系列的复杂。
SZ、SK水环泵部分零件材质一览表
结构型式 | SZ系列 | SK系列 |
序号 | 名称 | 材料 | 名称 | 材料 |
1 | 叶轮 | 玻璃钢 | 叶轮 | 玻璃钢或不锈钢 |
2 | 主轴 | 45 | 主轴 | 45 |
3 | 泵体 | 铁陶组合体 | 泵体 | 钢陶组合体 |
4 | 侧盖 | 铁陶组合体 | 侧盖 | 铁陶组合体 |
5 | 轴承架 | HT200 | 轴承架 | HT200 |
6 | 轴套 | 玻璃钢 | 轴套 | 玻璃钢 |
7 | | | 配气盘 | 玻璃钢 |
注:如用户需改用材质或轴封,请注明。
五、工作原理
由于叶轮与泵体相对偏心(如图四、五),因此叶轮旋转时所形成的近似等厚水环和叶轮轮毂间便形成了新月形空间,并被叶片分隔为若干互不相通,容积不等的封闭小室,随着叶轮的旋转,当封闭小室的容积由小到大时,使之与吸气口相通,就会吸入气体,当封闭小室的容积由大变小时,气体便被压缩,压缩到一定程度,使它和排气口相通,即可排出气体,该过程(吸气、压缩、排气)反复连续进行,便可达到抽送气体之目的,工作时,以一定压力(一般为78~147KPa表压)连续向泵内供水形成水环,多余的水不断随气体经排气腔排出。(若被水气分离器收集,可经冷却后循环使用。)
'
