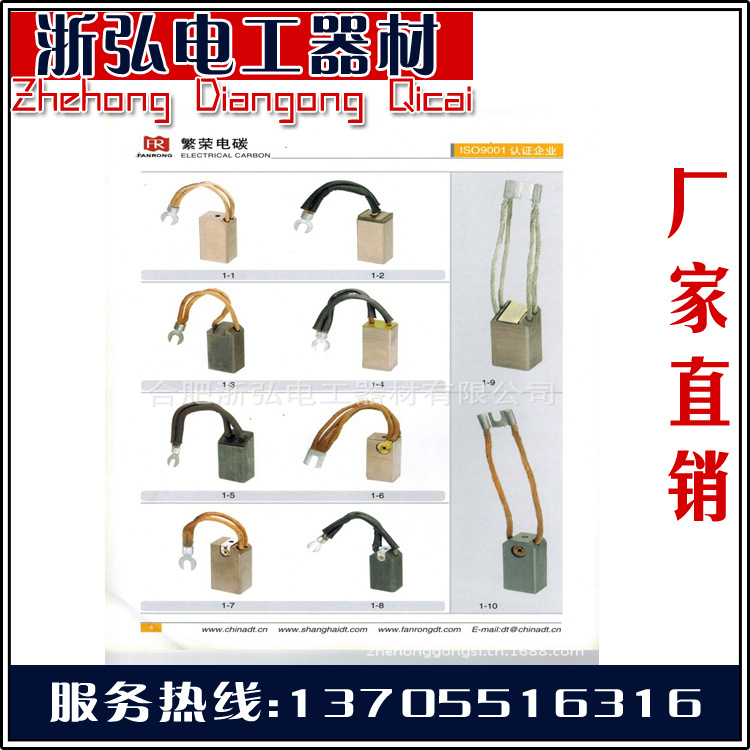

产品图片

产品简介：电刷是与运动件作滑动接触而形成电连接的一种导电部件。电刷是用于换向器或滑环上，作为导入导出电流的滑动接触体。它的导电，导热以及润滑性能良好， 并具有一定的机械强度和换向性火花的本能。几乎所有的直流电机以及换向式电机都使用电刷，它是电机的重要组成部件。

中文名

电刷

概
述

与运动件作滑动接触一种导电部件

设计选用

电刷的宽度 电刷的长度

电刷材料

天然石墨类 电化石墨类

故障排除

电刷常见故障 关于电刷的颤震

分类方法

软质电刷，中硬质电刷和硬质电刷

1基本定义

我国行业推荐标准《JB/T4003-2001电机用电刷》中把电刷分为四大类：

1.石墨电刷。

2.电化石墨电刷。

3.树脂粘合石墨电刷。

4.金属石墨电刷。

电刷广泛适用于各种交直流发电机、同步电动机、电瓶直流电动机、吊车电机集电环、各型电焊机等等。随着科学技术的发展，电机的种类和使用的工况条件越来越多样化，因而需要有各种不同品级的电刷来满足这些要求，故电刷的种类也随着电机工业的发展而越来越多。人们为了使用和管理上的方便，对众多的电刷进行了分类。

1，按材质的软硬可分为软质电刷，中硬质电刷和硬质电刷。

2，按电刷的使用对象可分为汽轮发电机用电刷，轧钢电机用电刷，牵引电机用电刷，汽车拖拉机用电刷，电动工具用电刷，飞机电机用电等。

3，按 电刷的颜色分为黑色电刷(用纯碳石墨材料制成)和有 色电刷(用铜等金属材料和石墨制成 ) 。

4,按电刷材料的不同，可分为：
（1）石墨电刷。
（2）电化石墨电刷。
（3）金属石墨电刷。

（1）石墨电刷

它是在天然石墨中加入沥青、煤焦油等粘合剂混合压制而成。它质地软，润滑性能较好，摩擦系数低，但因含杂质较多而易使整流器受损。一般适用于整流条件正常、负载均匀的电机。

（2）电化石墨电刷

它是由石墨、焦炭等作原料，近2500℃以上高温处理而制成。其性能优良，故使用范围广，可用于各类型的电机及整流条件较困难的电机上。

（3）金属石墨碳刷

它是在石墨中渗入铜及少量锡、铅等金属粉末混合而制成，具有优良的导电性，载流量大，特别适合交流绕线失异步电动机和电电流直流电机。

(4) 纯金属电刷

它是用薄的金属片制成。有时为了改善性能，会的金属片表面镀一层其它贵金属。比如银钯合金。这种电刷的导电性极好。电刷上损耗不大，但耐磨性差，导致电机寿命低。由于刷片薄，也不能承受大电流。常用于微型小电机。

1、从直观来看，电刷应当倒角得体、规格适当、结构规范、导线的截面和长度符合要求，没有松动、脱落、破损、掉边、掉角、卡箍等现象。

2、从使用来看，电刷使用性能良好的标志主要有以下几种情况：

（1）使用寿命长并且不磨损换向器或集电环，不使换向器出现划痕、不平、烧蚀、拉丝等。

（2）具有良好的换向和集流性能，且能量损耗小。

（3）电刷运行时，不过热，噪音小，不破损，刷辫不变色，不烧蚀。

（4）运行过程中，能够在换向器或集电环表面较快地形成一层均匀。

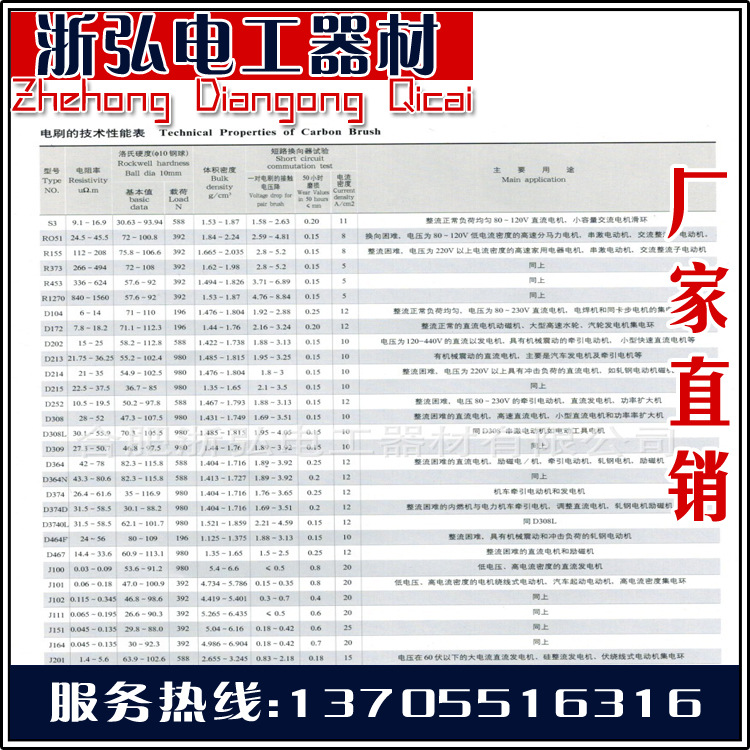

3、通过仪器对电刷进行检测。从技术层面看，电刷应当符合国家部颁标准。通过仪器可对电刷按照《电刷技术性能表》所要求的性能进行检测。如电刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力，甚至金属含量的大小等等。不知这些参数都是怎么测得的。有会的专家给指点一下。并且这些参数是否为一般电机的测量数据，而对于电动工具电机电刷来说，又是怎么测呢？

4、在同一电机上，应选择使用同一型号、同一制造厂的电刷。由于不同制造厂生产的电刷性能差别很大，甚至同一制造厂在不同时间生产的电刷性能也有所差别。因而，针对同一电机来说，应尽量选择同一型号同一制造厂，最好是同一时间生产的电刷，以防止由于电刷性能上的差异造成并联电刷电流分布的不平衡，影响电机的正常运行。

5、对于个别换向特别困难的大中型电机，可选择采用分辫电刷。目的是以增加电刷内短路电流的方式来改善换向性能。对于单向旋转换向困难的电机，可选择采用组合电刷。即滑入边选择使用润滑性能好、成膜能力强的低电阻值石墨基电化石墨电刷，滑出边选择使用换向性能好的高电阻率的炭黑基电化石墨电刷。这样既易形成氧化膜，又对换向性能起到极大的改善作用。在滑出边也可采用碳纤维复合电刷，突出利用其灭弧能力强的特点，从而使电机的运行取得最佳效果。
