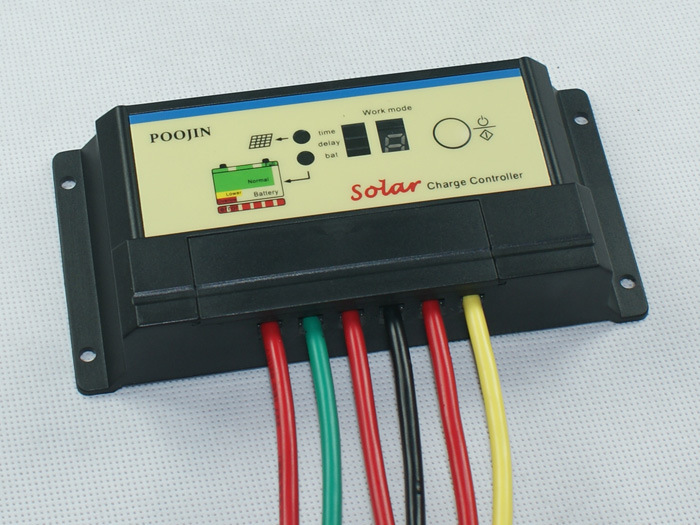

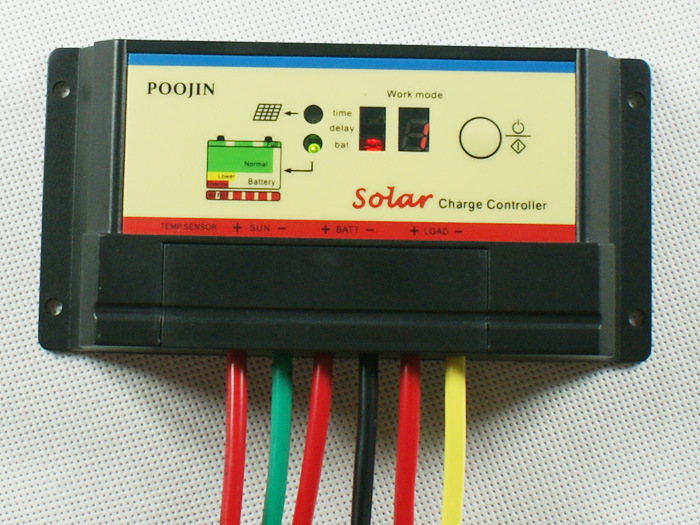

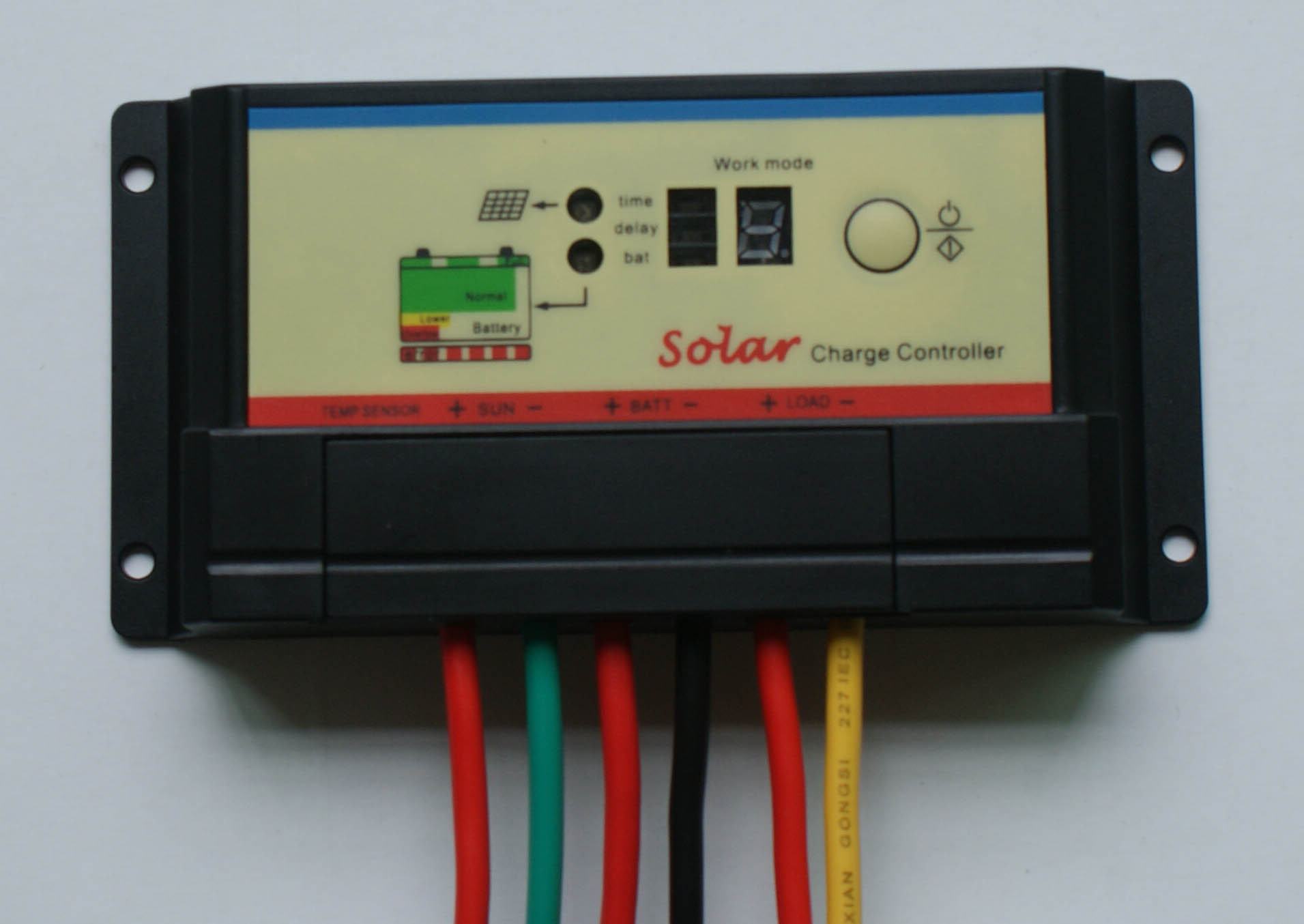

产品图片

产品特点:

使用美国进口工业级单片机控制器, 能在寒冷、高温、潮湿环境运行自如

外置传感器, 控制精度更高

大口径、大间隔接线端子,可安装最大6mm2 导线,导线间隔9.5 mm,增强了绝缘性能及安装可靠性,不易滑丝

路灯控制器采用双数码管,显示更加直观

利用先进电源技术,大大提高单位面积的有效功率,结构更紧凑

防水产品防护级别IP67

 一、  产品特点：

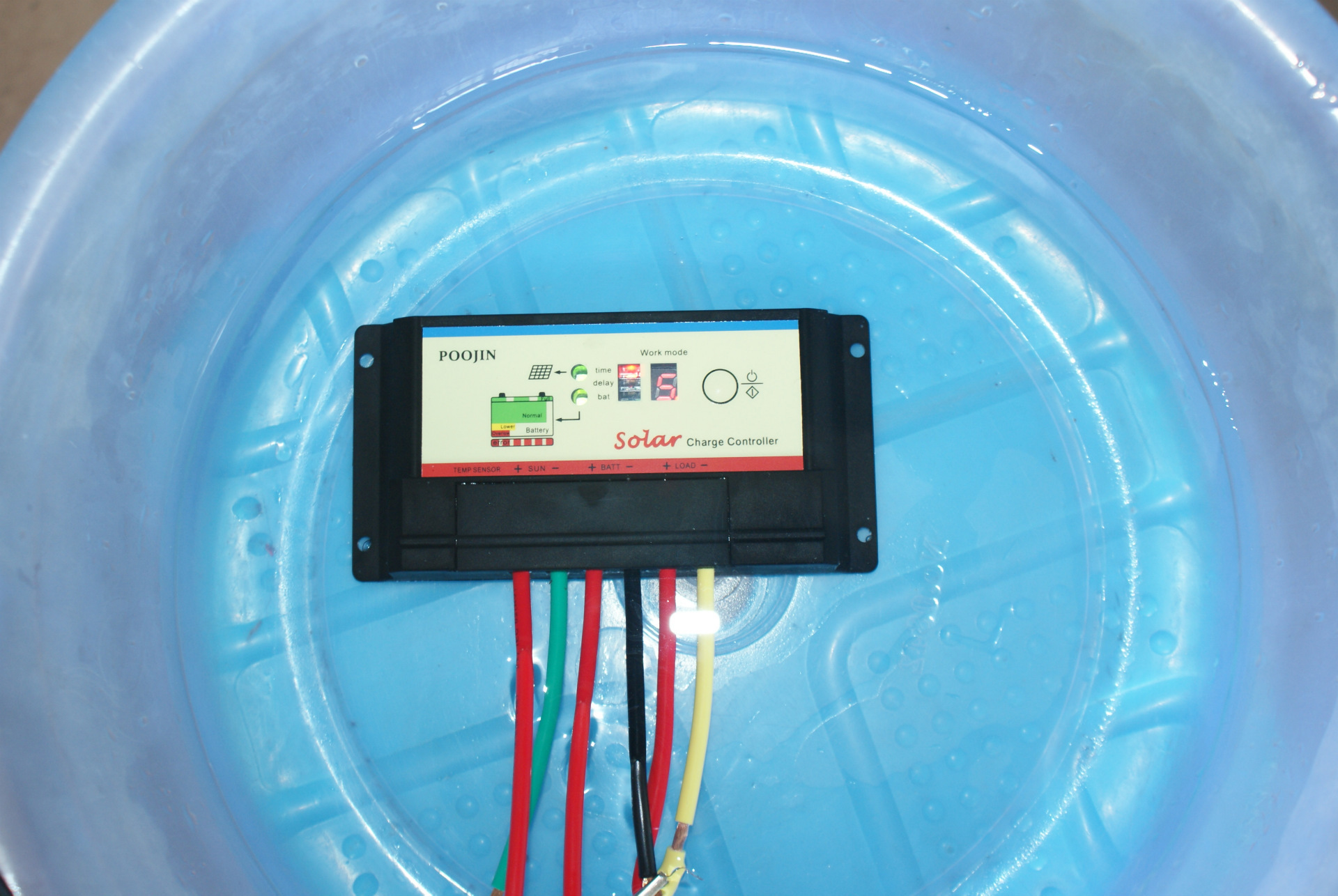

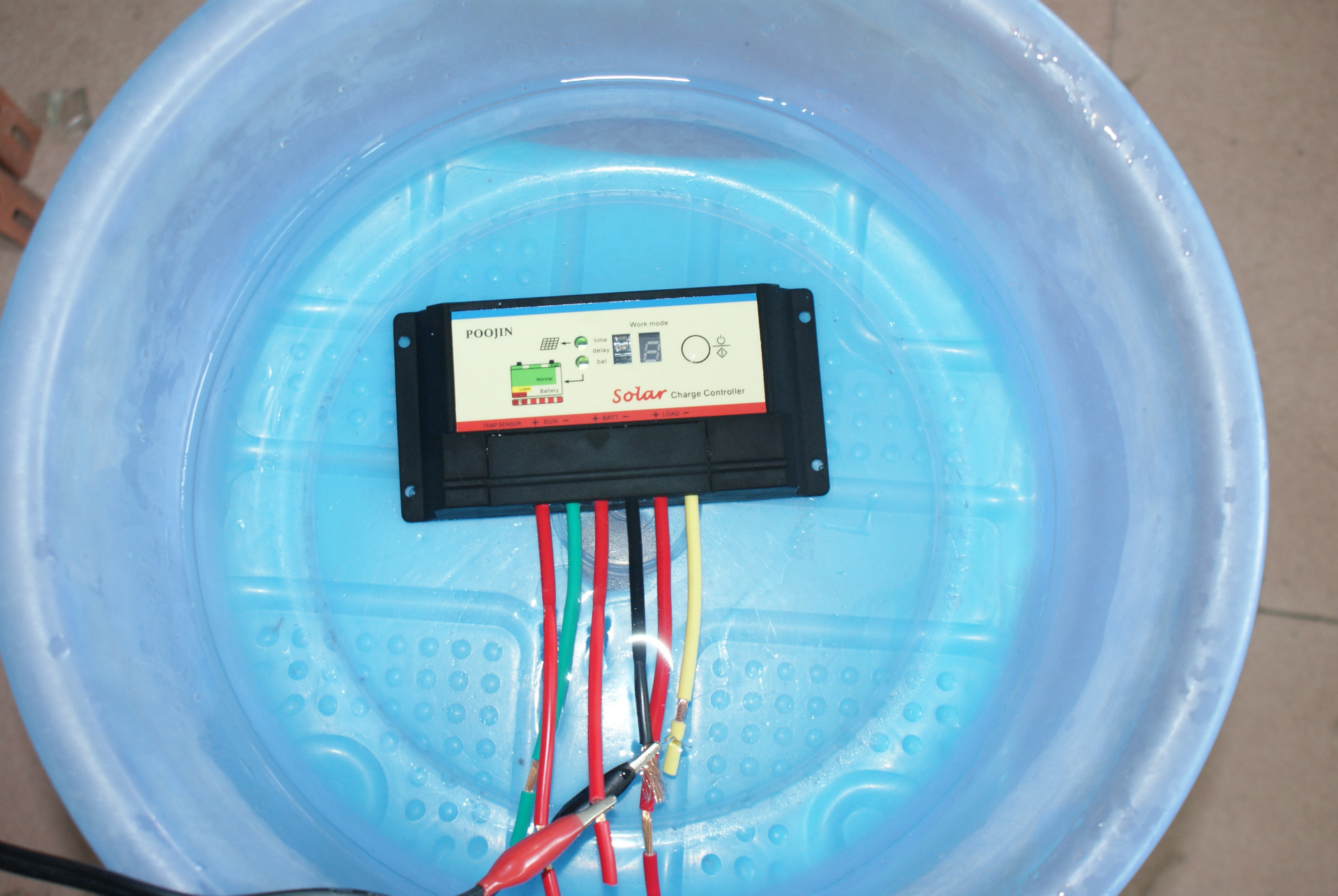

l      全防水设计，防水等级达到IP67标准。可完全浸入水中使用。

l      先进的可编程功能，按键与数码管及指示灯配合选择调整参数。

l      ＰＷＭ串联充电方式可选。

l      蓄电池类型可以选择。

l      全面的电子保护措施，过载、短路保护、防反接等电子保护。

l      自识别系统电压（12 V /24 V）。

l      具有温度补偿功能。

二、主要功能：

l      控制器主要用来保护蓄电池，避免源自太阳能电池板的能量的过度充电及负载运行造成的过度放电。

l      充电特性包括几个阶段，控制器可以根据环境温度自动调节充电电压（自动温度补偿）。

l      控制器自动识别12V或24V系统额定电压。

l      控制器通过自身上的按键，允许使用者手动开启和关闭负载端的输出，从而实现手动控制负载开关的目的。

l      可以通过按键数码管配合调整光控开启负载输出以及延时关闭输出。还可以设置光控延时输出的延时时间。

l      本产品拥有一系列的显示和保护功能。

负载输出时间的设置方法：

按动设置按键，每按一次，设置选项指示灯在负载输出时间设置指示、光控启动延时时间设置指示、蓄电池类型设置指示间变换指示一次，让负载输出时间设置指示灯点亮。

当负载输出时间设置指示灯点亮时，按住设置按键5秒钟以上，直至设置参数数码管闪烁，按动设置按键，设置参数数码管显示数字循环变化。按动设置按键，直到设置参数数码管显示的数字对应上用户从表中所选用的模式对应的数字即停止按键，等到设置参数数码管不闪烁即完成设置。

光控启动延时时间的方法：

按动设置按键，每按一次，设置选项指示灯在负载输出时间设置指示、光控启动延时时间设置指示、蓄电池类型设置指示间变换指示一次，让光控启动延时时间设置指示灯点亮。

当光控启动延时时间设置指示灯点亮时，按住设置按键5秒钟以上，直至设置参数数码管闪烁，按动设置按键，设置参数数码管显示数字循环变化。按动设置按键，直到设置参数数码管显示的数字对应上用户从表中所选用的模式对应的数字即停止按键，等到设置参数数码管不闪烁即完成设置。

蓄电池类型的选择方法：

按动设置按键，每按一次，设置选项指示灯在负载输出时间设置指示、光控启动延时时间设置指示、蓄电池类型设置指示间变换指示一次，让蓄电池类型设置指示灯点亮。

当蓄电池类型设置指示灯点亮时，按住设置按键5秒钟以上，直至设置参数数码管闪烁，按动设置按键，设置参数数码管显示数字循环变化。按动设置按键，直到设置参数数码管显示的数字对应上用户从表中所选用的模式对应的数字即停止按键，等到设置参数数码管不闪烁即完成设置。

不同类型蓄电池充电主要控制电压点

六、工作指示灯指示说明：

充电指示灯：当系统连接正常，且有阳光照射到光电池板时，充电指示灯为绿色常亮，表示系统充电电路正常；当充电指示灯出现绿色快速闪烁时，说明系统过电压，处理见故障处理内容；

电源、故障指示灯：蓄电池电压在正常范围时，电源、故障指示灯为红色常亮；如果负载电流超过了控制器1.25倍的额定电流60秒时，或负载电流超过了控制器1.5倍的额定电流5秒时，电源、故障指示灯为红色慢闪，表示过载，控制器将关闭输出。当负载或负载侧出现短路故障时，控制器将立即关闭输出，电源、故障指示灯快闪。出现上述现象时，用户应当仔细检查负载连接情况。断开有故障的负载后，按一次按键或等到第二天可以正常工作。在工作模式为通用控制器状态，按一次按键清除过载或短路指示，再次按键恢复输出。

技术参数表
