     转筒烘干机(回转烘干机)简称烘干机是一种处理大量物料的湿物料烘干的干燥设备。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。回转转筒干燥器一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。转筒烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干机煤泥、沙子、矿粉、锯末、牧草、酒糟等。

转筒烘干机技术参数:

产品规格	生产能力(t/h)	功率(kw)	筒体转速(r/min)	减速机型号	重量(t)
φ0.6x8m	0.8-1.5	4	8	JZQ250-16-Ⅰ	5.1
φ0.8x8m	1.2-2.6	4	7.5	JZQ350-16-Ⅰ	6.9
φ10×10m	1.5-3.2	5.5	5.8	JZQ400-16-Ⅰ	7.5
φ1.2x12m	2-6	7.5	4.8	ZL50-16-Ⅰ	13.5
φ1.5x14m	3-8	10	4.8	JZQ500-Ⅲ-2F	18.9
φ1.8x14m	7-12	18.5	4.1	JZQ50-16Ⅱ-2	22.83
φ2.2x14m	12	22	3.2	JZQ650-Ⅲ	40
φ2.4x14m	10-14	30	3	JZQ750-Ⅲ	51
φ2.4x18m	18-25	37	3	ZL85-13-Ⅰ	54
φ2.8x18m	32-45	37	3	ZL82-13-Ⅰ	65.3
φ3x20m	40-50	55	2.59	ZL100-16-Ⅰ	78
φ3x25m	45-58	75	2.59	ZL100-16-Ⅰ	104.9

注：以上烘干机参数供参考，不同物料含水量烘干机生产能力不同。

转筒烘干机工作原理：在物料干燥的过程中，湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。转筒烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经回转转筒烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

转筒烘干机结构图：

转筒烘干机由1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊（小型烘干机不适用）；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等

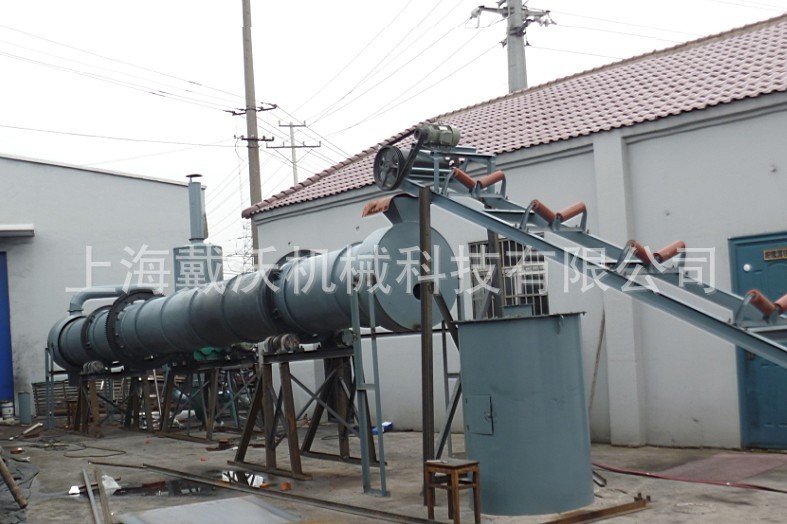

转筒烘干机的安装与调试：

1、转筒烘干机的安装非常严格一定要按照装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件一律清查，清擦，清理干净完备齐全。

2、在安装的过程中我们要注意安装的顺序：

（一）划基础线，在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑机座安装后不被遮盖。

（二）安装底座与拖轮铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。

（三）安装筒体及滚圈先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。

（四）安装大齿轮安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格。

（五）安装小齿轮、减速机、电机根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。

（六）安装齿轮罩，使其与齿轮的边缘距离匀称。

3、如果以上工作准备完毕，那么下面我们就该进行二次灌浆，灌浆的时候应该按照土建设计的要求进行灌浆，在此期间我们要严格按照要求操作，防止意外的产生。
