YN-系列耐震（抗震）压力表
◆型号：YN-60 YN-100 YN-150
◆用途：该系列仪表具有良好的耐震性能，特别适用于有机械强烈振动和介质压力剧烈脉动的情况下，测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。该仪表指示稳定，读数清晰。广泛应用于重型机械、矿山、石油、化工、冶金、电力等部门。
◆型号命名：
◆技术参数：
型号 | YN-50 | YN-60 | YN-100 | YN-150 |
公称直径 | Φ50 | Φ60 | Φ100 | Φ150 |
接头螺纹 | M10×1 | M14×1.5 | M20×1.5 |
精度等级 | 2.5 | 1.6 |
测量范围 （MPa） | 真 空：-0.1～0 压力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 压 力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
公称直径φ60、φ100有0～100MPa；φ150有0～100MPa、0～160MPa |
使用环境条件 | 温度：-5℃～55℃；-25℃～55℃ |
安装型式 | 径向无边；径向后边(T)；轴向前边(ZQ)；轴向无边(Z) |
抗振等级 | V·H·4 |
注：接头螺纹可按用户要求，制作成管螺纹或锥管螺纹。

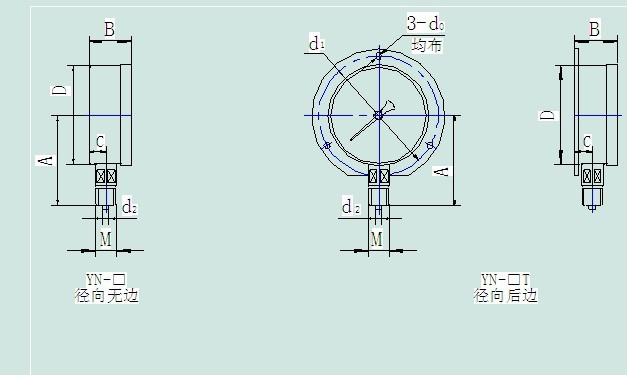

◆ 外形尺寸：
型号 | 外形尺寸（mm） |
A | B | C | D | d0 | d1 | d2 | M |
YN-50 | | | | | | | | M10×1 |
YN-50Z | | | | | | | | M10×1 |
YN-60 | 57 | 32.5 | 14 | Φ60 | | | Φ5 | M14×1.5 |
YN-60T | 57 | 32.5 | 14 | Φ60 | Φ5 | Φ75 | Φ5 | M14×1.5 |
YN-60Z | 57 | 32.5 | | Φ60 | | | Φ5 | M14×1.5 |
YN-60ZQ | 45 | 32.5 | | Φ60 | Φ5 | Φ75 | Φ5 | M14×1.5 |
YN-100 | 89 | 44 | 17 | Φ100 | | | Φ6 | M20×1.5 |
YN-100T | 89 | 44 | 17 | Φ100 | Φ6 | Φ118 | Φ6 | M20×1.5 |
YN-100Z | 83 | 44 | 34 | Φ100 | | | Φ6 | M20×1.5 |
YN-100ZQ | 68 | 44 | 34 | Φ100 | Φ6 | Φ118 | Φ6 | M20×1.5 |
YN-150 | 113 | 53 | 22 | Φ150 | | | Φ6 | M20×1.5 |
YN-150T | 113 | 53 | 22 | Φ150 | Φ6 | Φ165 | Φ6 | M20×1.5 |
YN-150Z | 90 | 53 | 55 | Φ150 | | | Φ6 | M20×1.5 |
YN-150ZQ | 69 | 53 | 55 | Φ150 | Φ6 | Φ165 | Φ6 | M20×1.5 |
'
