一、产品描述
1.特点
• 硅树脂透镜 陶瓷基板封装
• 光束角120° , 热电阻 RthJS (典型值) 3.8 K/W
• 其高密度数组的超紧凑型封装 (尺寸仅 3 mm x 3 mm),不仅节省了空间,而且简化了电路设计
• 完整的色温范围
• 最大可承受 1.5 A 的驱动电流
• 高反射封装
• 使用寿命超过 50,000 小时,具体取决于应用条件
• 通过美国能源之星认证:LM-80
2.应用
室内照明
• 聚光灯
• 工作灯
• 玻璃层板照明
• 筒灯
室外照明
• 街道
• 隧道
• 停车场
• 行人区
紧凑设计
• 取代型灯泡及灯具
• 筒灯
• Remote phosphor 解决方案
• LED 灯组
二、产品详情
1. 参数对照表
| 型号 | 颜色 | 显色指数 | 色温/波长 | 典型光通量(700mA) | 典型光通量(350mA) |
| LCW CQAR.EC | 暖白/正白 | 80(最小值) | 2700K-5000K | 200 lm @ 3000K 206 lm @ 4000K | 112lm @ 3000K 115lm @ 4000K |

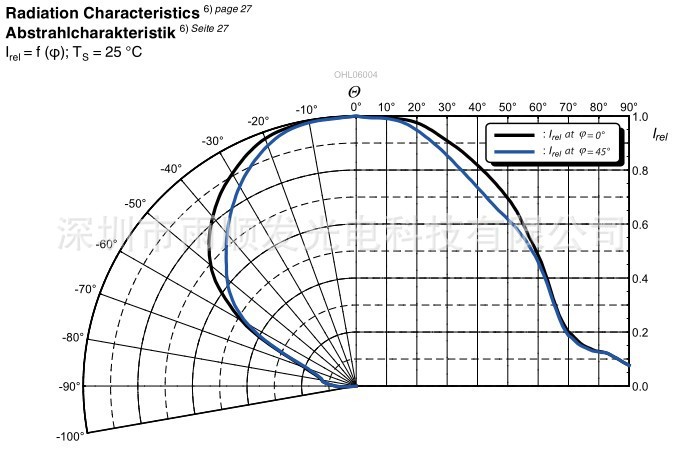

2. 配光曲线图

3. 光通量与驱动电流的关系曲线 光通量与结温的关系曲线

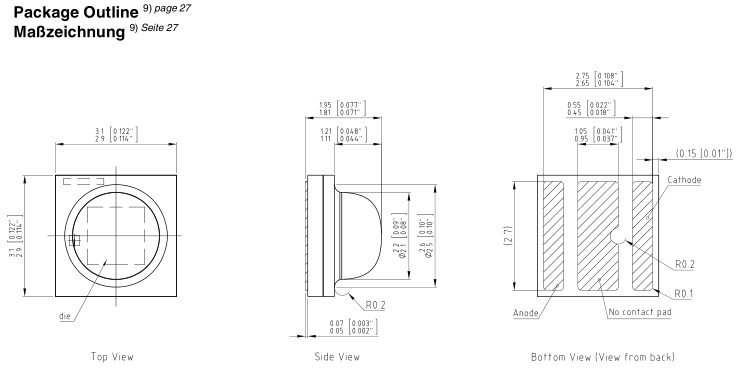

4. 封装尺寸

5. 电压

6. 亮度值

'
