专利产品介绍：

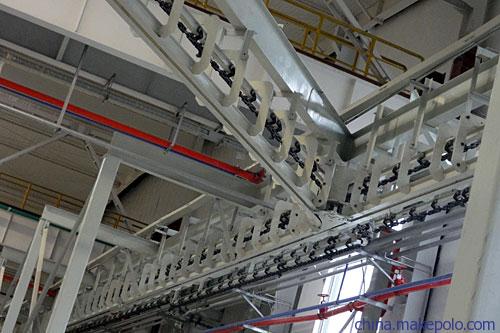

WZJ4/WZJ6特重型积放悬挂输送机：

此输送机可广泛应用于工程机械、建筑机械行业等大（重）型件的输送、储存及装配等

WZJ4/WZJ6输送机是以现有的4/6寸积放式输送机为基础而开发。现有6寸输送机单小车承载为1000KG，以建筑机械中的塔吊的生产制作为例，工件重量可达6吨，工件尺寸最长可达12米以上。为了达到对工件输送的目的，不得不采用多车组形式（理论上要采用6车组的组合体），如果结合到工件的长度，6寸输送机必须采用更多车组。由此造成了系统复杂，大大增加了不可靠性。给使用和维护造成不便。

WZJ4/WZJ6输送机的开发需要对机械传动、积放式输送机及自动化控制等方面有深入的学习和大量的实践经验。

WZJ4/WZJ6输送机主要由以下机部分组成：驱动装置、张紧装置，牵引链回转装置、积放轨、积放轨回转装置，牵引链、牵引轨、承载小车、停止器、止退器、电气控制系统等组成。

1.牵引轨  牵引轨采用10#工字钢制作，作为牵引链的运行轨道。

2.积放轨  积放轨为上下两层式结构，上层用10#工字钢作为牵引轨，下层用两根12#工字钢作为承载轨。积放轨是WZJ4输送机的重要部件，是整个输送系统里达成工件工艺过程的 唯一部件。

3.回转装置 回转装置可以实现输送机在三维空间的布局。

4.停止器 停止器可以实现承载小车的停止和运行，以满足不同的工艺要求

5.牵引链 牵引链采用X-458链条，是整个输送系统的动力传递单元。

6.承载小车 承载小车采用新型结构，大大增加了小车的 承载能力，单小车承载可达到3000KG.

7.电气控制系统 电气控制系统可以做到输送机的高度自动化运行。

WZJ4输送机单车承重可达到3000KG，在工程机械及建筑机械等行业的制造和生产过程中可广泛应用

WZJ4输送机在大（重）型工件的应用效果非常明显。由于单车承载能力的上升，使承载车组中承载小车数量减少，降低了使用成本、维护成本。同样由于承载小车数量的减少，使故障点减少，操控简洁。
