一、 概述：

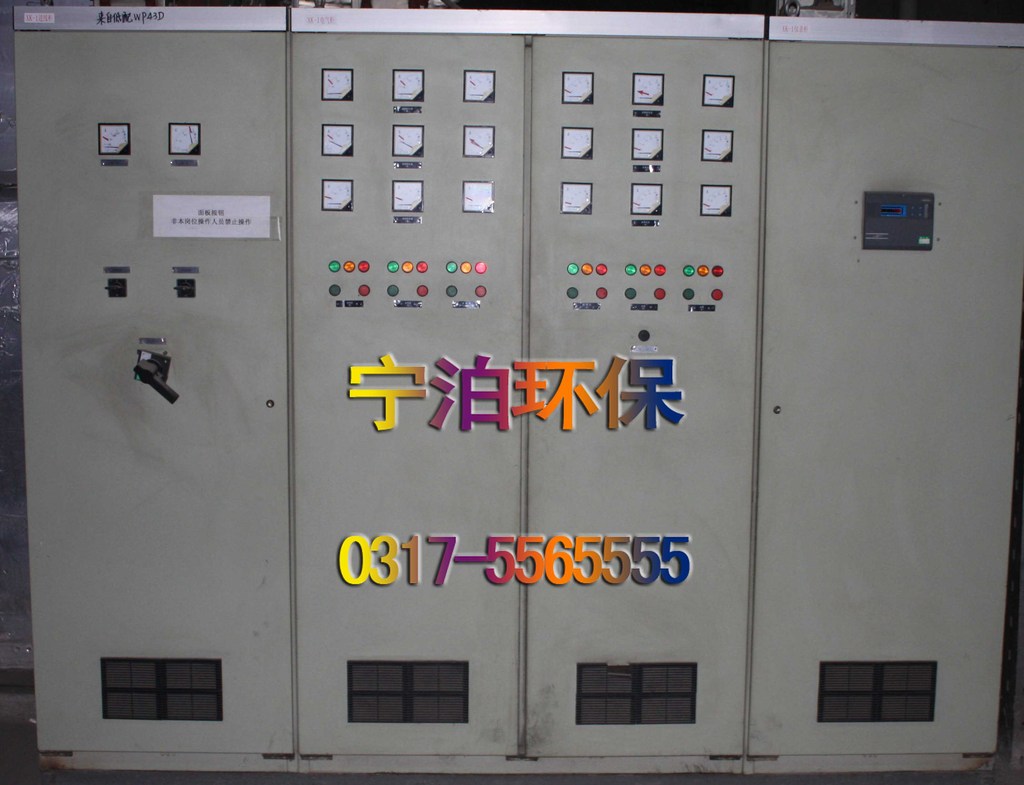

本控制系统采用控制仪自动控制。具有操作简单直观，运行可靠等优点。本控制柜共控制8个喷吹阀和8个气缸、一个风机。采用本控制柜控制的除尘器大大降低了工人的劳动强度，改善了工人的操作环境。柜面有电源指示灯，手动-自动旋钮，气缸运行指示、喷吹指示、气缸、喷吹手动按钮，绞龙指示、启动、停止按钮。
操作该除尘器前应对整个系统进行必要的安全检查。检查各脉冲阀和气缸是否正常，有无受潮的迹象，检查电器线路是否裸露，松脱现象，对地绝缘是否良好，控制柜应安装在室内无导电尘埃，空气干燥的地方。
二．操作步骤
闭合柜内空开，选择手动控制时，把旋钮调至手动，按顺序起动每个室的气缸和喷吹阀。旋钮拨至自动时，（柜内三个旋钮分别控制间隔时间、提升时间、喷吹时间。顺时针旋转时间变长）。在设定的时间内，1室气缸关闭后，1室喷吹阀喷吹1次，延时经室间隔时间时间2室开始工作，流程同1室，8室都工完毕后，1室继续工作如此反复。电机手动启动。
三．可调整的参数，
1.喷吹时间：0.1-1秒
2.室间隔：3-600秒
3提升时间：5秒-40秒
四．接线:P接喷吹阀，Q接气缸，V共用接公共线
五.电压:柜内需要AC220V电压，N相连接必须到位（零线接在绝缘子上）
否正常，有无受潮的迹象，检查电器线路是否裸露，松脱现象，对地绝缘是否良好，控制柜应安装在室内无导电尘埃，空气干燥的地方。
二．操作步骤
闭合柜内空开，选择手动控制时，把旋钮调至手动，按顺序起动每个室的气缸和喷吹阀。旋钮拨至自动时，（柜内三个旋钮分别控制间隔时间、提升时间、喷吹时间。顺时针旋转时间变长）。在设定的时间内，1室气缸关闭后，1室喷吹阀喷吹1次，延时经室间隔时间时间2室开始工作，流程同1室，8室都工完毕后，1室继续工作如此反复。电机手动启动。
三．可调整的参数，
1.喷吹时间：0.1-1秒
2.室间隔：3-600秒
3提升时间：5秒-40秒
四．接线:P接喷吹阀，Q接气缸，V共用接公共线
五.电压:柜内需要AC220V电压，N相连接必须到位（零线接在绝缘子上）
