1.1 简介

JQ6500 是一个提供串口的 MP3 芯片，的集成了 MP3、WMV 的硬解码。同时

软件支持 TF 卡驱动，支持电脑直接更新 spi flash 的内容，支持 FAT16、FAT32 文件系

统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁

琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制

的产品，专为固定语音播放领域开发的低成本解决方案。

1.2 功能

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 输出，动态范围支持 90dB，信噪比支持 85dB

3、完全支持 FAT16、FAT32 文件系统，最大支持 32G 的 TF 卡，支持 32G 的 U 盘、64M 字节的

NORFLASH

4、多种控制模式，串口模式、AD 按键控制模式

5、广播语插播功能，可以暂停正在播放的背景音乐

6、音频数据按文件夹排序，最多支持 100 个文件夹，每隔文件夹可以分配 1000 首歌曲

7、30 级音量可调，10 级 EQ 可调

8、可以外挂 spi flash,连接电脑可以显示 spi flash 的盘符进行更新内容；

9、可以通过单片机串口进行控制播放指定的音乐；

10、在按键模式下，可以进行播放模式选择：脉冲可重复、脉冲不可重复、电平非保持可循环、

电平保持可循环

1.3 应用

1、 车载导航语音播报

2、 公路运输稽查、收费站语音提示；

3、 火车站、汽车站安全检查语音提示；

4、 电力、通信、金融营业厅语音提示；

5、 车辆进、出通道验证语音提示；

6、 公安边防检查通道语音提示；

7、 多路语音告警或设备操作引导语音；

8、 电动观光车安全行驶语音告示；

9、 机电设备故障自动报警；

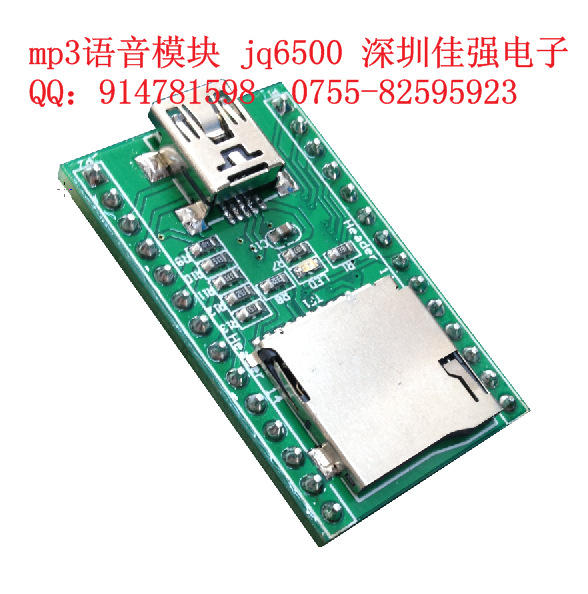

JQ6500-28P 语音模块使用说明书 V1.0

深圳佳强电子科技有限公司 地址：深圳市龙华新区民治大道悦湖大厦 19 楼，技术支持：13631566262 QQ:3657813

10、消防语音报警提示；

11、自动广播设备，定时播报

二、基本参数说明

2.1 硬件参数

名称

参数

MP3文件格式

1、支持所有比特率11172-3和 ISO13813-3 layer3音频解码

2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48

3、支持 Normal、Jazz、Classic、Pop、Rock 等音效

UART 接口

标准串口，TTL 电平,波特率可设

输入电压

供电在3.5V-5V 最佳为4.2V

额定电流

20ma

尺寸

DIP28封装

喇叭功率

8欧/3瓦

工作温度

-40度~80度

湿度

5% ~ 95%
