供应安徽凯川电力KCIM电网运行设备绝缘在线监测装置
（KCIM电网运行设备绝缘在线监测装置）
产品概述
鉴于电气设备状态维修在设备管理中的重要作用和状态检修特点，定期维修的局限性逐渐突显出来，目前国内还没有全面开展以绝缘在线监测技术为基础的电气设备维修，这对电网可靠运行造成了一定程度额影响，对工业企业也造成了一定的经济损失。随着检测技术的发展及容性设备介损因数在线监测原理的应用，使得电气设备带电检测及诊断成为可能，这也更利于安徽凯川电力保护设备有限公司生产的KCIM系列电网运行设备绝缘在线监测装置取代以往预防性试验为主的传统检测方式。传统的高低压电气预防性维修是按预防性试验规定的试验周期到期对电气设备进行停电检修，而在线状态检修则是基于设备的实际工况，根据其在运行电压下的绝缘特性参数的变化，通过分析来确定电气设备是否需要检修以及需要检修的项目和内容。
安徽凯川电力保护设备有限公司研制的KCIM系列电网运行设备绝缘在线监测装置是一种能够提供电力设备运行暂态过程信息的装置，该系列装置的使用为诊断电网早期缺陷和事故隐患、控制突发性绝缘事故、电气设备绝缘性能的好坏提供了有效的信息，并为电力设备的安全可靠运行提供了有力的保证，该产品可以对正在运行的电缆、避雷器、绝缘子、真空开关等产品的绝缘进行实时在线监测。从而提高电网运行的安全性、供电的可靠性及降低工业企业的经济损失。该产品广泛用于电力、冶金、化工、石油、交通建材、煤炭、市政、水利、军工多个领域。
产品特点
KCIM系列电网运行设备绝缘在线监测装置采用在线状态检修，相比传统的预防性维修具有如下特点和优势。
（1）实时性，高低压设备在线监测技术不受设备运行情况和时间的限制，可以随时对设备绝缘状态进行实时监测，一旦设备出现缺陷，能及时发现并跟踪进行人为处理；而定期预防性试验只能检测某一时间设备的绝缘状态，不具备实时性，无法确定设备何时出现绝缘缺陷，无法检测缺陷的发展状态。
（2）真实性，由于在线监测是设备运行状态下的绝缘参数监测，其检测结果更符合实际情况，更加真实和全面，而定期预防性试验的试验电压一般低于设备运行电压，所以定期预防性试验无法准确检测出设备运行电压下的缺陷。
（3）针对性强，在线监测装置可根据绝缘缺陷时的发展和变化来确定检修项目，内容和检修时间。
（4）电网运行设备绝缘在线监测装置可以在带电状态下测量容性设备的绝缘状态，对于非容性涉笔可以测量其泄漏电流。绝缘在线监测装置采用传统的西林电桥原理和计算机技术相结合，可准确地测量出被测量设备的电容量及介质损耗正切值和流过设备的全电流及系统的运行电压。
（5）采用电网运行设备绝缘在线监测装置能及时准确地查找故障点，缩小事故范围，及时恢复供电，减少用户停电及节约维护成本，提高了电网运行的可靠率，同时也增加了供电量。
（6）采用电网运行设备绝缘在线监测装置后，能及时发现事故隐患，快速查找故障点，缩短事故处理范围和时间，从而提高运行、维护、检修人员的工作效率，降低了因查找故障点而形成的人、财、物的浪费，达到了增加企业经济效益的目的。
（7）目前供配电系统的故障率，尤其是架空线路90%以上是单相接地故障，由单相接地引发相间短路事故频繁发生，因此若不解决单相接地故障，必然大大降低供电可靠性、安全性、将给企业的安全生产带来极大的隐患，近年来随着配电网自动化技术的快速发展，接地故障线路的快速、准确性判定已成为现场急需解决的问题，电网运行设备在线监测装置可解决这样的现场问题。

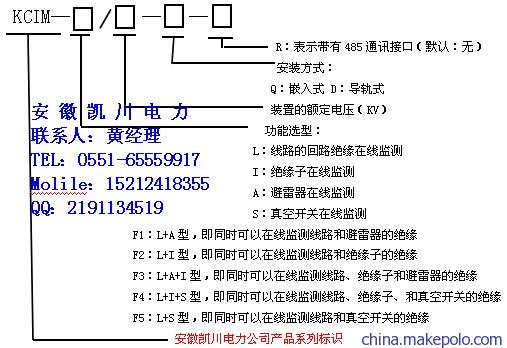

产品选型
选型说明：
除上面提到的常用功能外，其它功能可以根据现场的实际情况自由组合，但在选择组合，但在选择组合功能时，其安装方式必须选择复合型安装方式，比如：KCIM—F1/10—F表示选择凯川KCIM系列绝缘在线监测装置，监测内容是线路绝缘和避雷器绝缘，运行在10KV系统中，复合型安装方式，不带485通讯接口：装置的额定电压与所在系统的运行电压相一致；根据母线段数、馈线或要求监测的设备选择其功能；
技术指标
工作电源 AC/DC220V±10% 容性电流 Icp=100uA~300mA
适用电压等级 0.4KV~35KV 相位 a=－180°~180°
电流信号 Ix或In=70uA~700mA 频率 f=45Hz~55Hz
电压信号 Un=3V~300V 泄漏电流测量范围 50uA~700mA
介质损耗 Tanδ=－500%~500% 绝缘性能 外壳和端子间>100MΩ
电容量 Cx=10pF~0.3uF 外壳防护 IP43
电容比值 Cx：Cn=1:1000~1000:1 工作温度 －20℃~65℃
阻性电流 Irp=10uA~10mA 工作湿度 ≦95% RH
开孔尺寸及安装尺寸

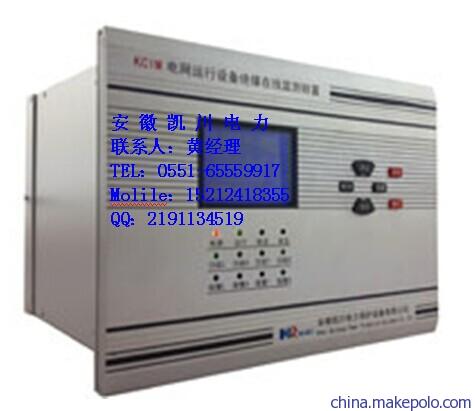

嵌入式（单一型）（如图1、图2）
开孔尺寸：176mm*137mm(高*宽）（净尺寸）
安装尺寸：101.6mm*156.11mm*160mm（高*宽*深）（净尺寸）
嵌入式（复合型）（如图4）
开孔尺寸：175.5mm*207mm（高*宽）（净尺寸）
安装尺寸：101.6mm*227.3mm*229.3mm（高*宽*深）（净尺寸）

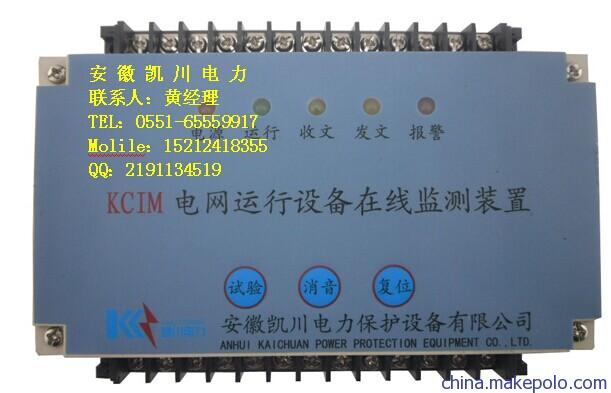

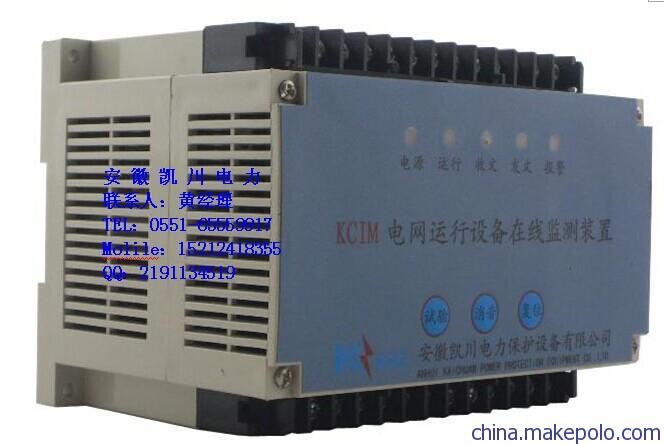

导轨式（如图3）
标准D35导轨
外形尺寸：155mm*110mm*110mm（高*宽*深）
产品图纸及开孔尺寸以订货时所发传真为准
产品型号介绍
KCIM—L型线路绝缘在线监测装置
◆监测对象：高压电力电缆
◆监测原理
目前，高压电力电缆绝缘在线监测方法存在多种，但各种监测方法均由其不足之处，每种都很难全面表征电缆的绝缘状况。本监测系统是针对中性点不接地高压系统，以监测泄漏电流、介质损耗角正切、等值电容等绝缘指标为基础技术手段，综合多种监测技术的优点，有效的消除了谐波、传感器零漂等带来的测量误差，提高了测量的精度和稳定性。硬件上采用高精度微电流传感器检测高压电力电缆的泄漏电流，从电压互感器二次侧抽取电压信号，采用整形滤波放大技术进行信号处理；软件上综合采用了绝对值测量和相对值比较两种技术，有效解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，具备较高的测量精度和较强的抗干扰性能。
本实时在线监测系统的使用能有效的预诊断告警，防止故障性灾难的发生，降低损失，同时降低维护成本、降低故障率，减少设备停运时间。
◆主要功能
1、实时监测高压电力电缆的泄漏电流
2、实时监测高压电力电缆三相不平衡度
3、介质损耗实时监测及超值报警
4、电缆绝缘阻值实时监测及超值报警
◆主要特点
1、采用高精度微电流传感器，能充分保证监测的精度和线性度
2、抗电磁冲击及电网操作冲击能力强
3、采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性
4、本系统把微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映出高压电力电缆的绝缘状况
◆安装方式及主要组成
1、主体部分（即控制显示部分）安装在开关柜仪表门面板上或二次端子室内
2、附件部分（即采集泄漏电流部分的传感器）安装在高压电缆室内
3、主体与附件部分采用屏蔽双绞线连接，标准配置为4.5米
4、整套装置由主体部分（KICM—L）、高精度微电流传感器（HCS系列）及屏蔽双绞线三部分组成，HCS系列传感器的外形及安装尺寸如下图所示
KCIM—I 型绝缘子绝缘在线监测装置
◆监测对象：高压绝缘子
◆监测原理
以往绝缘子的绝缘监测方法如离线严密监测法、绝缘电阻测定法、分布电压测定法、交流耐压法、超声波检测法等，其工作量非常大，测量精度不够高，且不能实时反映绝缘子的实际运行情况，达不到安全监测、科学安排生产、减少线路维护费用的目的。
本系统结合了先进的计算机技术、泄漏电流采集技术、EMC技术、信息处理技术、通讯技术，通过全天候地采集运行状态下绝缘子的泄漏电流和绝缘子表面局部放电脉冲，以及所处环境的温度、湿度等。系统软件采用了趋势分析技术：通过对以上参数及其历史数据的分析，推算出当前的运行状态及系统的运行趋势。实现低成本、高效率地预防和减少线路事故，提高线路运行和管理水平。
◆主要功能
1、实时监测绝缘子在线运行时的泄漏电流和绝缘子表面局部放电脉冲及超值报警
2、实时监测环境温度、湿度变化情况，以及根据温度湿度变化修正监测结果
3、能结合绝缘子的电气量和非电气量值，智能地对绝缘子的劣化趋势提前预警
◆主要特点
1、能准确直观反映绝缘子的运行状况
2、采用高精度微电流传感器，能充分保证监测的精度和线性度
3、系统的安装地点的选择灵活多样，可连续性安装也可分散安装，便于系统应用的推广
◆安装方式及主要组成
1、主体部分（即控制显示部分）安装在开关柜仪表门面板上或二次端子室内
2、附件部分（即采集泄漏电流部分的传感器）安装在高压室内，绝缘子的安装横梁上
3、主体与附件部分采用屏蔽双绞线连接，标准配置为4.5米
4、整套装置由主体部分（KCIM—I）、高精度微电流传感器（HCS系列）及屏蔽双绞线三部分组成
KCIM—A型避雷器绝缘在线监测装置
◆监测对象：避雷器（高压氧化锌避雷器）
◆监测原理
高压氧化锌避雷器MOA绝缘在线监测系统利用基波法测量氧化锌避雷器的泄漏电流和阻性的电流来实现动态监测避雷器的工作状况。
基波法是采用数字滤波技术及模拟滤波技术从采集到避雷器泄漏总电流中找出阻性电流的基波部分，并根据阻性电流来判断避雷器的绝缘状况。基次谐波分析法的主要原理为：在正弦波电压的作用下，MOA的阻值电流中只有基波电流做工产生功率，另外，无论谐波电压如何，阻性基波电流都是一个定值，因此全电流经数字谐波分析，提取基波进行阻性电流分解，即可得到阻性电流的基波，根据阻性电流基波所占比例的变化来判断MOA的工作状况。
这种方法的最大特点就是能有效抑制电网的谐波干扰，能更真实的反映实际情况。
◆主要功能
实时监测氧化锌避雷器（MOA）的泄漏电流、阻性电流、基波电流、有功损耗及超值报警
◆主要特点
1、监测器与避雷器完全隔离，穿心传感器通过避雷器底部下端接地线，同时也不改变原避雷器的任何接线及运行方式，安全可靠
2、采用高精度微电流传感器，能充分保证监测的精度和线性度
3、本系统把微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压系统氧化锌避雷器的运行状态
◆安装方式及主要组成
1、主体部分（即控制显示部分）安装在开关柜仪表门面板上或二次端子室内
2、附件部分（即采集泄露电流部分的传感器）安装在高压室内，避雷器的安装横梁上
3、主体与附件部分采用屏蔽双绞线连接，标准配置为4.5米
4、整套装置由主体部分（KCIM-A）、高精度微电流传感器（HCS系列）及屏蔽双绞线三部分组成
KCIM-S型真空开关绝缘在线监测装置
◆监测对象：真空断路器、真空接触器
◆监测原理
当灭弧室真空度正常时，仅需几百伏的电压就可以维持带电触头与中间屏蔽罩之间由场致发射引起的电子电流，屏蔽罩积累的电荷使得屏蔽罩上的电位较高，最高可接近电源电压的峰值、且比较稳定；真空开关的金属导杆和触头与屏蔽罩之间相当于一个电容器，真空开关的屏蔽罩对地也相当于一个电容器。当真空度降低时，灭弧室内的气体密度变大，内部气体压力的升高将导致气体分子、金属粒子、各种粒子增多，从而引起绝缘特性下降，预击穿电压降低，发生预击穿的几率增多，产生预放电，导致屏蔽罩电位下降，并使真空开关周边电场强度发生变化。在内部气体压力开始变化不是很明显，但到一定值时电场变化变得十分明显，然后又趋于缓和，其变化曲线类似于低通滤波器。因此利用这一曲线，通过外加特定的微波信号穿透VCB，收集反馈信号的变化，可以较好地判断内部气体压力得变化趋势。以致可以准确判断真空开关绝缘状况的好坏。
◆主要功能
1、装置实时对真空开关的真空度进行检测
2、装置实时自检，对信号发生回路、信号反馈回路、AD采用、开出等重要回路进行自检等
◆主要特点
1、24小时在线监测，性能稳定，简单可靠，维护方便，价格低廉，性价比高
2、使用非接触式微波传感，非接触式检测，对供电电路任何接线及运行方式无影响
◆安装方式及主要组成
1、主体部分（及控制显示部分）安装在开关柜仪表门面板上或二次端子室内
2、附件部分（及采集真空度的高频无线接收器）安装在高压室内，真空开关的安装横梁上或手车的底框上
3、主体与附件部分采用屏蔽双绞线连接，标准配置为4.5米
4、整套装置由主体部分（KCIM—S）、高频无线接收器（ANT系列）及屏蔽双绞线三部分组成
二次接线端子定义
1、嵌入式安装的端子图

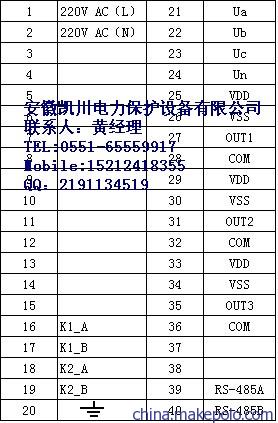

KCIM—L型线路绝缘在线监测装置端子图
端子定义说明：
1、2：电源输入端85~264VAC，120~370VDC； 27：电缆泄漏电流传感器1输出端；
16：继电器1公共端； 28：电缆泄漏电流传感器1公共端；
17：继电器1常开触点； 29、30：电缆泄漏电流传感器2电源；
18：继电器2公共端； 31：电缆泄漏电流传感器2输出端；
19：继电器2常闭触点； 32：电缆泄漏电流传感器2公共端；
20：屏蔽地； 33、34：电缆泄漏电流传感器3电源；
21、22、23、24：电压互感器二次侧电压A相、B相、C相、中性线；
25、26：电缆泄漏电流传感器1电源；
35：电缆泄漏电流传感器3输出端；
36：电缆泄漏电流传感器3公共端； 39、40：RS485通信接口
KCIM—A型避雷器绝缘在线监测装置端子图
端子定义说明：
1、2：电源输入端85~264VAC，120~370VDC； 27：避雷器泄漏电流传感器1输出端；
16：继电器1公共端； 28：避雷器泄漏电流传感器1公共端；
17：继电器1常开触点； 29、30：避雷器泄漏电流传感器2电源；
18：继电器2公共端； 31：避雷器泄漏电流传感器2输出端；
19：继电器2常闭触点； 32：避雷器泄漏电流传感器2公共端；
20：屏蔽地； 33、34：避雷器泄漏电流传感器3电源；
21、22、23、24：电压互感器二次侧电压A相、B相、C相、中性线；
25、26：避雷器泄漏电流传感器1电源；
35：避雷器泄漏电流传感器3输出端；
36：避雷器泄漏电流传感器3公共端； 39、40：RS485通信接口

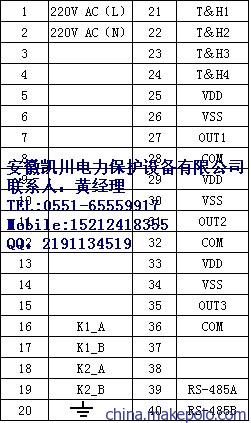

KCIM—I型绝缘在线监测装置端子图
端子定义说明：
1、2：电源输入端85~264VAC，120~370VDC； 27：绝缘子泄漏电流传感器1输出端；
16：继电器1公共端； 28：绝缘子泄漏电流传感器1公共端；
17：继电器1常开触点； 29、30：绝缘子泄漏电流传感器2电源；
18：继电器2公共端； 31：绝缘子泄漏电流传感器2输出端；
19：继电器2常闭触点； 32：绝缘子泄漏电流传感器2公共端；
20：屏蔽地； 33、34：绝缘子泄漏电流传感器3电源；
21、22、23、24：温湿度传感器；
25、26：绝缘子泄漏电流传感器1电源；
35：绝缘子泄漏电流传感器3输出端；
36：绝缘子泄漏电流传感器3公共端； 39、40：RS485通信接口

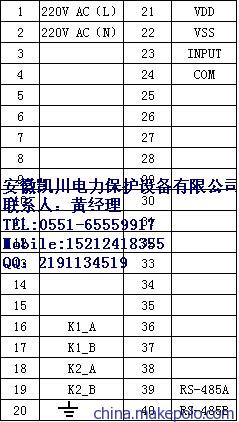

KCIM—S型真空开关型绝缘在线监测装置端子图
端子定义说明：
1、2：电源输入端85~264VAC，120~370VDC；
16：继电器1公共端；
17：继电器1常开触点；
18：继电器2公共端；
19：继电器2常闭触点；
20：屏蔽地；
21、22：真空开关传感器电源；
23：真空开关传感器输出端；
24：真空开关传感器公共端；
39、40：RS485通信接口
复合型安装的端子图

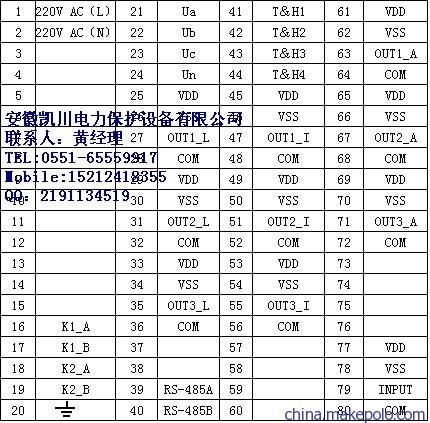

KCIM—F3型绝缘在线监测装置端子图
端子定义说明：
1、2：电源输入端85~264VAC，120~370VDC； 47：绝缘子泄漏电流传感器1输出端；
16：继电器1公共端； 48：绝缘子泄漏电流传感器1公共端；
17：继电器1常开触点； 49、50：绝缘子泄漏电流传感器2电源；
18：继电器2公共端； 51：绝缘子泄漏电流传感器2输出端；
19：继电器2常闭触点； 52：绝缘子泄漏电流传感器2公共端；
20：屏蔽地； 53、54：绝缘子泄漏电流传感器3电源
21、22、23、24：电压互感器二次侧电压A相、B相、C相、中性线；
25、26：电缆泄漏电流传感器1电源； 55：绝缘子泄漏电流传感器3输出端；
27：电缆泄漏电流传感器1输出端； 56：绝缘子泄漏电流传感器3公共端；
28：电缆泄漏电流传感器1公共端； 61、62：避雷器泄漏电流传感器1电源；
29、30：电缆泄漏电流传感器2电源； 63：避雷器泄漏电流传感器1输出端；
31：电缆泄漏电流传感器2输出端； 64：避雷器泄漏电流传感器1公共端；
32：电缆泄漏电流传感器2公共端； 65、66：避雷器泄漏电流传感器2电源；
33、34：电缆泄漏电流传感器3电源； 67：避雷器泄漏电流传感器2输出电源；
35：电缆泄漏电流传感器3输出端； 68：避雷器泄漏电流传感器2公共端；
36：电缆泄漏电流传感器3公共端； 69、70：避雷器泄漏电流传感器3电源；
39、40：RS485通信接口； 71：避雷器泄漏电流传感器3输出端；
41、42、43、44：温湿度传感器； 72：避雷器泄漏电流传感器3公共端；
45、46：绝缘子泄漏电流传感器1电源； 77、78：真空开关传感器电源；
79：真空开关传感器输出端； 80：真空开关传感器公共端。
包装、运输、储存
1、符合GB191规定的注意事项标志；
2、一般采用纸箱包装，外包装应完整可靠并具有一定的防潮、防尘措施；
3、不宜在三级以下公路上长距离运输，必要时重要部件尽量不采用公路运输；
4、长期不用时，应储存在干燥、通风的仓库内，不宜长期在户外储存。
安装、调试、维护‘
1、用户需要，本公司可负责现场安装指导及调试服务，用户提供必要的配合与协助；
2、用户在遵守保管及使用规则的情况下，从安装使用之日起12个月，或从发货之日起16个月期限内，产品由于非人为原因而不能正常工作，本公司无偿为用户更换或维修。
订货须知
1、订货时需提供产品准确型号或要实现的功能，必要时配文字说明，用户有特殊要求应在订货时提出；
2、需增加本装置外的其他附件或备件，在订货时应注明其名称及数量；
3、订货时请详细写明收货单位、邮编、详细地址。
