森特智能电气生产供应“数显单相电流表”
功能概述
智能单相数显电流表用户可以通过面板按键整定CT参数，直观显示系统一次侧运行电流，显示清晰美观，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
性能特点
高精度测量单相交流电流或直流电流
提供数码管显示，本地数据查询
电流变比可编程设置
RS-485通讯，Modbus-RTU协议
支持开关量输入、开头量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V 、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路的要求
技术指标
测量精度
电流
0.5级
信号输入
接线方式
单相
额定电流
AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mV
过负载
1.2倍（持续），10倍/5秒（瞬时）
功耗
<0.4VA/相
阻抗
<20m?
频率
45~65Hz或直流
辅助电源
工作范围
AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
功耗
<4VA
功能模块
通讯接口
1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400bps
开关量输入
支持2路干结点输入
开关量输出
支持2路继电器输出，容量：AC250V/5A,DC30V5A
变送输出
支持1路模拟量输出：0/4~20mA或0~5/10V
环境
工作温度
-10℃~+55℃
存储温度
-25℃~+70℃
相对温度
≤93%，无腐蚀性气体场所
海拔
≤2500m
安全
绝缘放电
>100M?
交流耐压
AC5KV
电磁兼容性能
静电放电
4级
电快速瞬变脉群
4级
浪涌（冲击）
4级

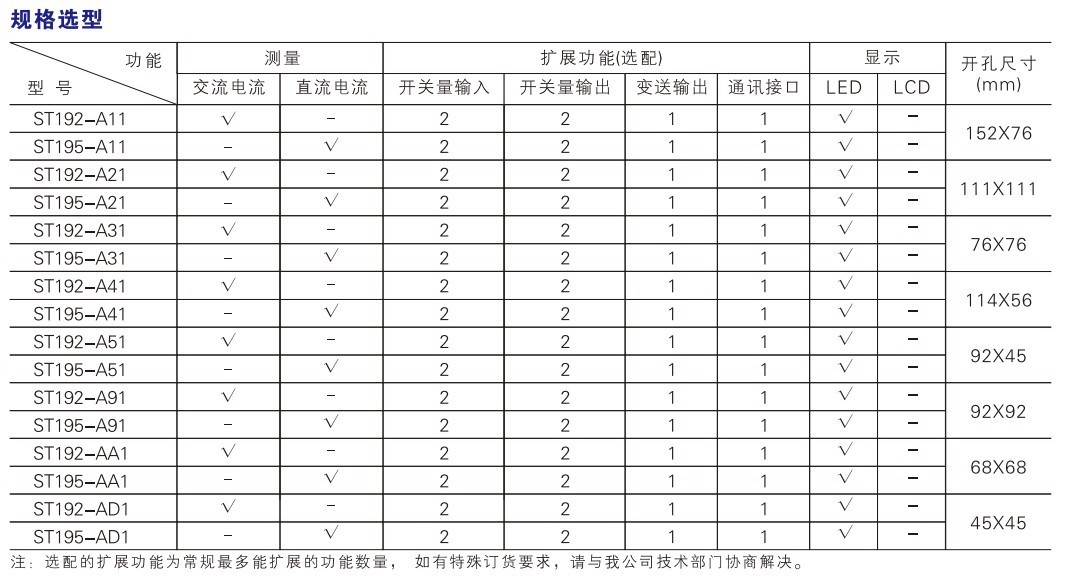

外形尺寸
面框尺寸（mm）：120×120；80×80；96×48；96×96；80×80；48×48；120×60；160×80
开了尺寸（mm）：111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76：
