1．设备用途说明：
便携式数控管板一体切割机是我公司研发的新机型，该机既可对碳钢，不锈钢，铜，铝等各种金属进行平面图形切割，同时可以将圆管截断，在圆管上切割各种图形等。具有自动化程度高，精度高，切割速度快，切割效果好，成本低等特点，广泛应用于灯具，石油，化工，机械，压力容器，航空航天等。
2．机床使用环境：
温度：－5-40℃；湿度≤90%；电源：220V±10% 50Hz；

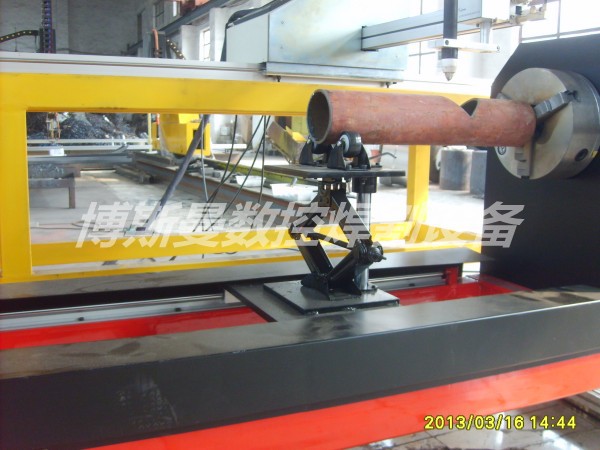

3．管类切割参数：
编号 | 项 目 | 参 数 |
1 | 切割管径 | Φ=30～300mm |
2 | 切割管壁厚度 | δ1=1～18mm |
3 | 有效切割工件长度 | L1=5000mm |
4 | 切割速度 | V≤6000mm/min |
5 | 移动速度 | V0=10～7000 mm/min |
5 | 移动速度 | V0=10～7000 mm/min |
1 | 切割管径 | Φ=30～300mm |
2 | 切割管壁厚度 | δ1=1～18mm |
3 | 有效切割工件长度 | L1=5000mm |
4 | 切割速度 | V≤6000mm/min |
5 | 移动速度 | V0=10～7000 mm/min |
5 | 移动速度 | V0=10～7000 mm/min |

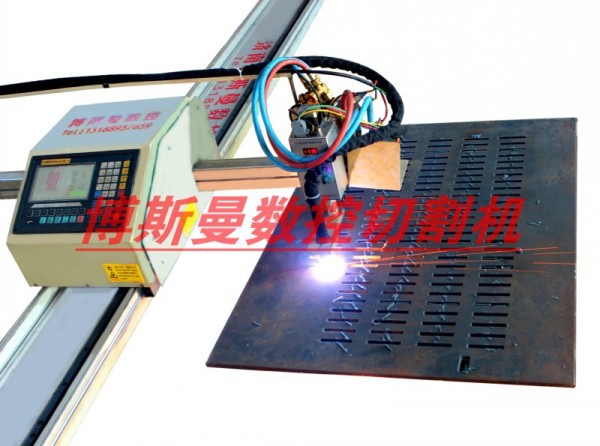

4.板材切割参数
切割方式 | 等离子切割/火焰切割（氧气/丙烷或乙炔） | ||||
有效切割范围(宽×长)mm | 1000x2000 | 1200x2500 | 1500x2500 | 1500x3500 | 1500x6000 |
轨枕长×宽×厚mm | 500×80×40 | ||||
切割速度mm/min | 0-3500(最大4000) | ||||
切割厚度(火焰)mm | 1-300(氧气+丙烷 或 乙炔) | ||||
切割厚度(等离子)mm | 客户等离子电源而定 0-30 | ||||
运行精度 | ±0.2mm/m | ||||
割枪和调高 | 火焰，电动调高(±180mm) | ||||
主机重量kg | 19 | ||||
燃气压力Mpa | 最大0.1 | ||||
氧气压力Mpa | 最大0.7 | ||||
5.设备主要部件配置
部件名称 | 数量 |
控制系统 | 1套 |
卡盘支座 | 1个 |
可调节钢管支架 | 2套 |
机头组件 | 1套 |
机头上支座 | 1套 |
机头下支座 | 1套 |
导轨 | 5.5m |
自动调高 | 1套 |
等离子电源100A | 1套 |
等离子割枪10米 | 1套 |
6．主要精度要求：
能满足被切割钢管符合国家标准，能达到工件长度尺寸定位精度为0.2mm/2000mm；母线定位精度为≤±0.5mm;各类相贯线相配管接头装配间隙误差≤±0.5 mm。
6.1工件旋转驱动
驱动系统 精密齿轮箱、齿轮副传动
转速 0.1-25r/min
复位精度 ±0.3mm
6.2割炬小车沿工件轴向移动
驱动系统 精密齿轮箱,
齿轮、齿条传动
割炬小车有效行程 与L1相同
复位精度 ±0.2mm
7．随机文件及配件：
7.1使用说明书、操作手册、电气原理图 1套
7.2软件备份U盘 1个
7.3标准随机工具箱 1套
7.4产品合格证 1份
8．服务：
8.1设备质保期经验收后双方签字起计算，乙方对售出设备实行一年保修，终生维修。
8.2在设备安装调试一年保修期内，乙方对设备出现的各类非人为造成的故障及时免费提供维修服务，对非人为造成的各类零件损坏及时免费更换。设备保修期外发生的故障实行优惠收费修理。
9.培训：理论与实践操作，通过培训达到能熟练操作及维护保养设备，对一般设备故障能够分析判断。
