一、有机废气处理设备　活性炭吸附装置 有机废吸附塔 废气吸附装置概述

利用活性炭多微孔的吸附特性吸附有机废气是一种最有效的工业处理手段。吸附可使有机废气净化效率高达90~95%，活性炭吸附饱和后可用热空气脱附再生使活性碳重新投入使用或进行更换。

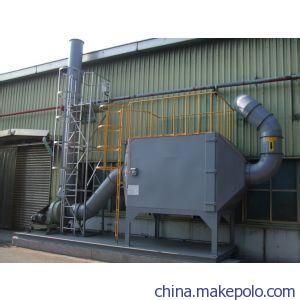

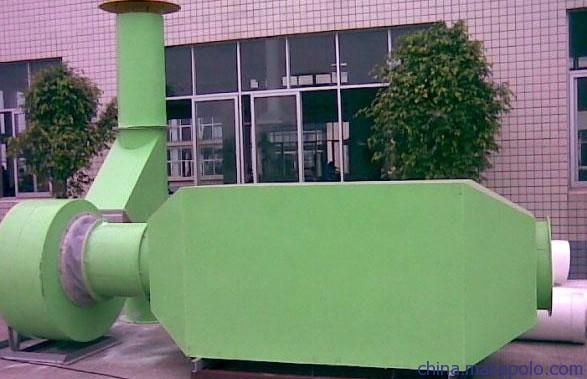

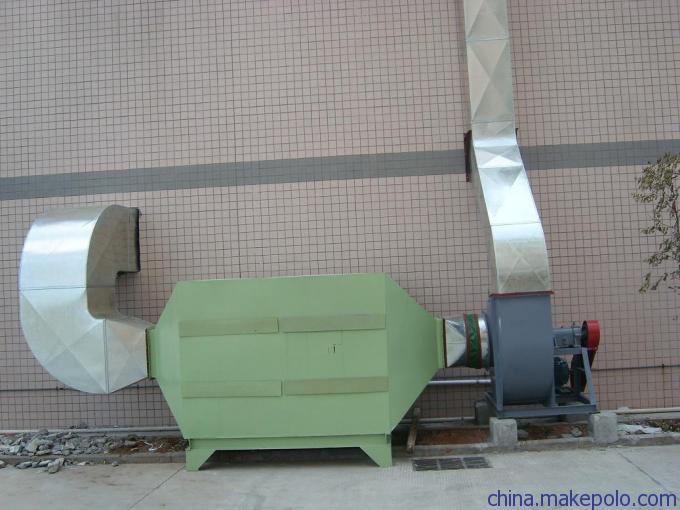

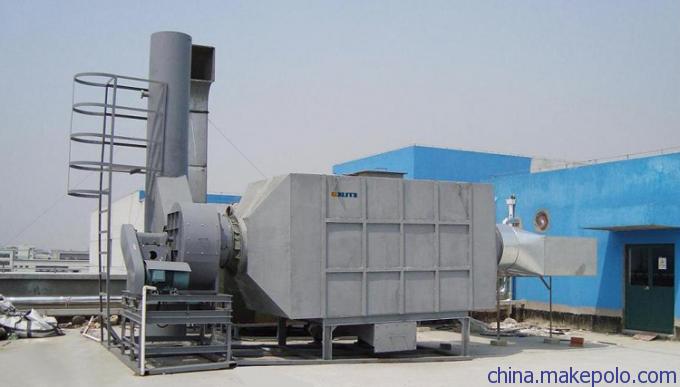

ZL-91HXT型活性炭吸附塔，系利用高性能活性碳吸附剂固体本身的表面作用力，将有机废气分子之吸附质吸引附着再吸附剂表面，能对苯、醇、酮、酯、汽油类等有机溶剂的废气吸附回收，更适用于大风量低浓度的废气治理，适用于化工、轻工、橡胶、机械、船舶、汽车、石油等行业。

二、有机气体活性炭吸附装置结构

本装置主要有：吸附罐、截止阀、过滤器、冷凝器、分离桶、曝气筒、风机电机、隔声罩消声器等设备，自动型配用电控气动进风口调节阀，碳层超温报警及自动喷水降温装置电控柜等。

设备采用PP、普通碳钢、SUS304不锈钢或SUS304镜面不锈钢材料制作，内部进行了防腐蚀处理，具有抗强酸碱及盐份的腐蚀，在长期运转使用状况下，不受其它因素氧化腐蚀。主结构体厚度须据各型号及处理量，且具有足够补强，足以负担结构体及运转中所需之负荷，并提供必要之操作平台。全系统的阻力小于60mmAq。

活性炭吸附装置与废气吸附装置为两个吸附罐，两罐可同时使用、可交替使用、罐内设置单层活性碳或双层活性碳。若双层活性碳废气进入吸附罐内通过上下两层吸附，适合在大风量废气净化，装置的进出为气动调节阀、操作简单减轻劳动强度。本装置采用低压蒸汽为解析介质，必要时可配备蒸汽过热器提高蒸汽温度，以用于较高沸点的溶剂解析。

三、工作原理

1．吸附过程：由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此现象称为吸附。利用固体表面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。废气经空气过滤器除去微小悬浮颗粒后，进入吸附罐顶部，经过罐内活性碳吸附后，除去有害成分，符合排放标准的净化气体，经风机排出室外。

2．脱附再生过程：活性碳使用一段时间吸附了一定量的溶剂后可脱附再生。再生时用蒸汽自塔底喷入，把活性碳中吸附的溶剂蒸出，再经过冷凝器冷凝成液体，进入分离筒，分离回收有机溶剂，残液进曝气筒，经曝气后排出。

四、特点

1．不产生二次污染，设备投资低；

2．净化效率高，运行阻力低；

3．碳层前可以设置漆雾过滤段，有效保证活性碳的吸附效率和使用寿命；

4．活性碳的选择可以根据实际情况选择颗粒碳和蜂窝状活性碳等。

五、用户需提供的基本内容

1. 有机废气的排放情况：气体量、排放是否连续、排放温度、排放压力、排放组分；

2. 公用工程情况：蒸汽压力、压缩空气、循环水、冷却水温度；

3 .回收目的和要求：有机物回收率要求，排气、排水是否有达标排放要求，当地环保的特殊要求（废气排放标准）；其它影响因素：资金承受能力、技术装备水平。

六、适用范围

1、涂装作业的废气处理；

2、挥发性有机气体处理；

3、橡胶，塑胶，化工，食品等除臭处理；

4、各种溶剂回收作业；

5、污水处理场，焚化炉废气处理及除臭。
