客户部分样板：

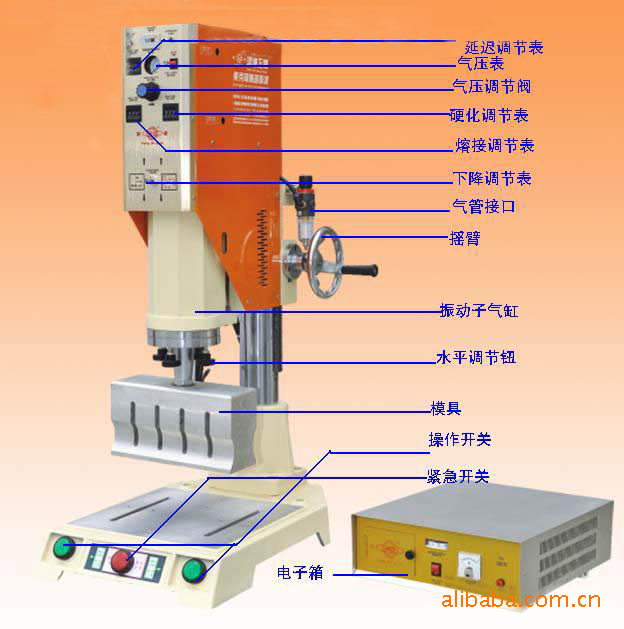

机械各功能说明：

1，延迟调节表：上模下降到物件之前的时间

2，气压表：气压显示表。

3，气压调节阀：气压调节

4，硬化调节表：发振后上模压住物件冷却的时间。

5，熔接调节表：超声波发振时间即焊接时间

6，下降调节表：上模下降的速度调节阀。

7，气管接口：气管接入口。

8，摇臂：调节上模与下模距离。

9，振动子气缸：超声波发振的部位。

10，水平调节钮：模具水平微调。

11，模具：物件模具可根据物件定做

12，操作开关，操作开关

整机特点：

 ■进口原装压电陶瓷换能器，输出强劲稳定 ■钛合金变幅器，坚固耐用

   ■方型立柱，导向轴承，精密微调装置     ■底板可调式结构，调试模具方便快捷

   ■分体式结构，避免干扰                ■全优质进口零件组件，品质保证

电动机身升降，调机方便快捷，省时省力,

电动精密限位微调，精度高

采用焊头中心位限位结构，确保焊接不偏移

线形滚珠滑轨，确保焊头长期高精度焊接运动

底板可调式结构，调模方便快捷

高精度动力触发功能，焊接稳定性高

数字式焊接参数设定，直观准确

进口原装压电陶瓷换能器，输出强劲稳定

钛合金变幅器，持久耐用

全套优质进口元件组装，性能可靠

名牌气动元件，高质电器元件

 ●高品质压电陶瓷换能器，输出强劲稳定

 ●钛合金变幅器，持久耐用

 ●底板可调式结构，调试模具方便快捷

 ●整体式结构，操作方便；分体式结构，避免干扰

适用范围:

玩具业:塑胶玩具、玩具枪、塑胶电话、游乐器、飞机、卡通塑胶玩具等

文具业:订书机、PP文卷夹、塑料笔桶等

电子业:计算机、手机电池、充电器、SD卡、电子表、乐器、录影带盒、CD外壳、手机外壳等

汽车业:后车灯、后视镜、前角灯、指示灯座、仪表板、喇叭、码表等

食品业:保温杯、内松盒、座密封式容器等

电机业:电源开关盒、继电器、设定器、电池外壳、整流器、天线结盒等

饰品业:冲花、锁匙扣、相框、压克力钻等

日常用品:打火机、眼镜盒、手提电筒、时钟等

其 它：PP盒、橱具用品、通讯设备等

认证书：

生产使用操作步骤
A：准备工作：
1，检查全机电源，一切正常才能投入使用。
2，检查所需之超声波模具（焊头）和增幅器之间接触面上是否有氧化物，并清理干净。
B：超声波模具（焊头）的安装：
1，松开活动架盖子上面的螺丝，取出换能器套件；
2，把所需的超声波模具（焊头）装在换能器套件之增幅器上（拧紧的力矩约为220英磅）；
3，把换能器套件放回活动架内（并合上盖子），摆正超声波模具（焊头）方向后（选择便于工作的方向），锁紧活动架盖子上面的螺丝，当然要事先将机架调至安全的高度（超声波模具下落行程限位高于台面物品）；
C：超声波模具（焊头）固有频率与超声波机输出频率匹配检测：
超声波模具（焊头）在悬空状态下，短暂按动（点动）超声波测试开关释放超声波，与此同时逐步调动频率调谐旋钮，直至找到指针摆动幅度为最小的位置（即调谐最佳位置）。注意：通常在指针的摆动幅度不超过“2”的情况下，应避开调谐旋钮转动范围之两端极限为宜。D：机架高度调节：
1，将气压调至高于1.5公斤压力（20PS）位置；
2，按动一次超声波模具下落开关，自锁（焊头下落指示灯亮）的位置；“此时超声波模具（焊头）下落状态”
3，将超声波底模（先把塑料件放入底模内）放到超声波模具（焊头）下方之工作台上，松开锁紧机架的手柄；
4，摇动机高度调节手轮，使超声波模具（焊头）与塑料件之顶面吻合抵触；锁紧机架，并且用夹板固定底模。
5，将下落行程调节（限位）螺杆拎退1~2毫米，并用螺母锁紧螺杆。
6，再按动一次超声波模具下落开关，取消自锁（焊头下落指示灯熄灭）的位置。“此时超声波模具（焊头）回复至悬空状态”
E：时间参数的设定：要领: 触发要提前;焊接不要拖延;冷却尽量短。
初步选定焊接时间[约为0.3秒]和保持压力(冷却)时间[为0秒---慢凝塑胶料例外]
1，发时间的设定:应根据超声波模具（焊头）下落的行程和速度来决定具体时间，目的是使超声波模具（焊头）下落时，碰到塑胶件时的前一瞬间发出超声波。2，接时间的设定：根据‘压紧塑胶件的压力大小’和‘焊接出来的效果’来确定；{例如：1，若焊接口有塑胶料‘溅出飞边’即表示‘焊接时间’过长或压力过大或‘下落行程调节（限位）螺杆’调得过低；若焊接口熔融不够，则刚巧与前者相反了。2，若焊接口上各段熔融不一致，则表示各段所受到的压力不同，这可能是压力偏低，而塑胶件变形较多，调高压力试验，或者是‘超声波底模’不能使塑胶件的两半边不能完全吻合，可使用胶纸将‘超声波底模’熔融不足的位置相对垫高，反复试验以要求达到最佳焊接效果}。
3，特别要注意：在‘焊接时间’和‘下落行程调节（限位）螺杆的位置’都不变的情况下，调节气压伐的气压值，也能改变焊接出来的效果。故此在正常使用的过程中，必须要保持气压源的气压高于设置的气压值。
4，压力（冷却）时间设定：如塑胶件‘无变形’‘焊接后无内应力’‘凝固不是很慢’的话，通常不选取冷却时间数值（或只取1/5秒）。
E：试焊产品质量检验合格后，锁定各处可变参数值，即可投入高效率的生产。
