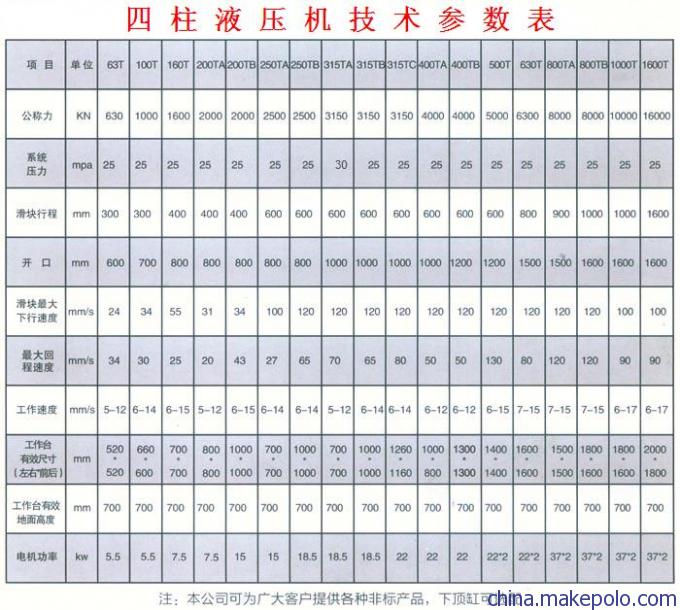

160吨四柱薄板拉伸机参数

公称力：                       1600kn

系统压力：                   25mpa

滑块行程：                   600mm

开口高度：                   900mm

工作台有效尺寸：       700*700mm

工作速度：                   5-15mm/s

滑块最大下行速度：   75mm/s

最大回程速度：           80mm/s

液压垫吨位：               40T

液压垫尺寸：               610*610mm

液压垫顶出行程：       200mm

电机功率:                      11kw
160吨四柱薄板拉伸机的可选配件：
☆ 光栅安全保护装置
☆ 行程、压力、时间触摸式显示屏系统
☆ PLC可编程控制器
☆ 冲裁缓冲装置
☆ 换模具用浮动导轨和滚动托架
☆ 多种形式移动工作台
☆ 液压系统加热、冷却装置
☆ 液压机各种型号的下顶缸
☆ 快速行程冲液装置

160吨四柱薄板拉伸机的用途和特点
本机器适用于压装成型。
本机器具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。
本机器的工作压力、行程范围均可根据工艺需要进行调整。
3、机器性能与结构概述
3.1机身采用三梁四柱式结构：它由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块以及工作台采用优质钢板焊接而成，经震动时效处理消除内应力，立柱为优质45#钢，四柱均表面中频淬火并镀铬处理。
3.2缸体为优质45#钢，活塞杆表面经中频淬火处理，使用寿命长。油缸主要部件采用优质材料密封圈，确保密封可靠。
3.3工作台与滑梁上均有T型槽，以便于用户模具安装。
4、液压系统
4.1液压系统装置布置在机身右侧。
4.2液压系统采用插装阀集成系统，动作灵敏、工作可靠、密封性能好等特点。
4.3液压泵站由油箱、高压泵、电动机、插装阀等组成，油箱系钢板焊接。油箱采用封闭式油箱，设有清洗窗口和放油塞，使清洁换油方便。油泵吸油口装有吸油滤清器，确保油的清洁度，保证油泵和阀的使用寿命，泵站带有水冷散热。
4.4液压系统密封可靠，不渗漏，主要管路采用法兰连接，管路设有防震措施。
5电器控制系统
5.1电器柜装有空气开关、继电器等电器。
5.2对压机的各种信号，限位与压力动作实现程序联锁。
5.3设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
6压机操作方式
6.1压机设有点动、自动操作方式。
6.2滑块行程可进行调整。
6.3操作面板上的按钮除完成压机的全部动作外，还有“急停”按钮。
7安全保护
7.1设置急停按钮，按下急停按钮，压机立即停止。
7.2滑块在上、下限位处均设有限位开关。
8设置工作环境
8.1电源：三相380V（+5%），50HZ.
8.2工作环境温度：0～40℃.
9主要元件选购
序号 名称 生产商
1 插装集成阀                                    山东济宁泰丰液压股份有限公司
2 先导电磁阀                                    山东济宁泰丰液压股份有限公司
3 高压油泵                                        江苏启东市宏达高压油泵制造有限公司
4 电机                                                山东贝德
5 行程开关（无触点开关）            正泰电器
6 主令按钮开关                                正泰电器
7 压力表                                            杭州压力表厂
8 交流接触器                                    正泰电器
9 控制变压器                                    正泰电器
10 自动空气断路器                          正泰电器
11 热继电器                                      正泰电器
12 时间继电器                                  正泰电器
13 密封圈                                          浙江西普力
