YE-100B、150B系列不锈钢膜盒压力表

概述

膜盒压力表采用膜盒作为测量微小压力的敏感元件。安全栅测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

结构原理

仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，安全栅其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。

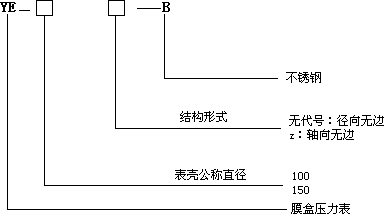

型号命名

MG-YE-100 MG-YE- 150

技术参数

● 标度范围、精确度等级及重量

    ● 工作位置、环境：仪表垂直安装，安全栅工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
    ● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
    ● 导（测）压系统及外壳等主要零件的材质

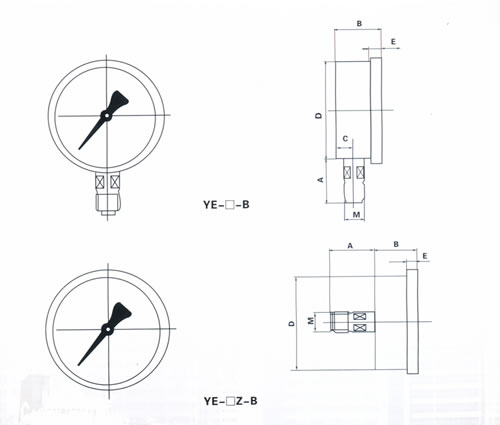

外形尺寸

不锈钢膜盒压力表可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。

主要技术参数：

不锈钢膜盒压力表使用环境条件：-25～55℃，相对湿度不大于80% 。
不锈钢膜盒压力表抗工作环境振动：V.H.3级
