【供应PM6304回收PM6304收购PM6304 LCR测量仪】价格_厂家

供应PM6304回收PM6304收购PM6304 LCR测量仪

1台起批

￥10000

中国深圳

产品属性

图文详情

品牌推荐

收货点

广东深圳

类型

数字电桥

收货方式

快递，物流，面交

交易方式

面交

采购数量

型号

PM6304

品牌

Fluke/福禄克

测量范围

50 Hz 到 1 MHz

类型

智能LCR测量仪

测量频率

1 MHzHz

测量准确度

0.001

电源

220V

测量速度

30/s

外形尺寸

30*40*60mm

加工定制

是

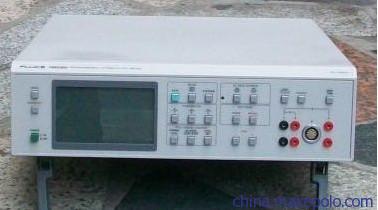

PM6304 LCR测量仪

产品简介:

PM 6306

PM 6306是最通用的RCL测试仪，可以测试高达1 MHz的任何频率。交流和直流测试电压连续可

调，并且PM 6306具有内置的内置的接触检查功能，确保最优的连接。利用这些功能，您就可以测

试实际工作中所使用的各种元器件。

PM 6304

如果您需要一台具有远程编程能力的仪器，不妨考虑以下福禄克的PM 6304 RCL测试仪。PM

6304的基本准确度达0.1%，具有3个测试电压电平和204个测试频率。PM 6304C则具有更高的

基本准确度，能够以0.05%的准确度测量元器件或设备。正是由于其准确度非常高，所以PM

6304C非常适宜于校准Fluke 5500A高性能多产品校准器的电容输出功能。

特性:

主要特点：

选择您需要的测试功能
简单易用，清晰显示所需信息
测试频率从 50 Hz 到 1 MHz (PM 6304为100 kHz )
0.1% 的基本准确度 (PM 6304C 为 0.05% )
RS-232 或 IEEE-488 接口
交流测试电平才能够 50 mV 到 2V rms
内部或外部偏置
直流测试测量 (选件)
9 个前面板设置
实际的器件测试电压/电流反馈
自动归零微调
接触检查和偏差模式 (仅限于PM 6306)
前面板测试接线柱，可快速进行4线测量

通用器件测量和测试

PM 6306 和 PM 6304是器件测量的强大功能及多功能性和远程编程功能的最佳组合。操作从未如

此简单过－只需将器件连接到测试接线柱或夹具，即可马上从LCD大显示屏上读得主要参数和第二

参数，并查看等效电路图。这些仪器的基本功能和其测试频率和电压电平的多样性，使其成为商业中

最好的两款RCL测试仪。选件丰富，从RS-232 或 IEEE-488 接口（选择接口是PM 6306的标准

配置）、直流测试功能、测量器件管理界面和Microsoft Windows ®测试软件，直到功能强大的

器件测量和测试工具－覆盖了开发实验室到生产线的全部范围。

计算机辅助的器件测试

RS-232 或 IEEE-488和ComponentView测试软件，使得PM 6306 或 PM 6304成为了自动化

测试设备的低成本解决方案，如用于制造业的器件检查或质量控制。利用IEEE-488接口，RCL测试

仪即成为自动化器件测试环境的核心，每秒钟可进行10次测量。或者利用RS-232接口，则可以从

PC上简单、经济的控制测试仪，用于元器件的筛选。利用ComponentView软件，则可以从保存的

文件中调取设备配置。

当Windows软件请求数据时，即开始测试器件。可以将数据进行归档、分析，用作通过/失败测试

的条件，或者可以直接在屏幕上进行绘制，直观地分析。还可以将数据以标准的Microsoft Excel格

式导出。

利用其扫描模式，即可轻松地测试器件在不同环境范围内的参数。只需选择所需的频率或电压范围，

ComponentView软件将执行测量序列。

器件分级

利用分级功能，用户可以编辑容差极限，将器件分成多达10个级别。然后将器件插入到测试固定装

置，即可直接从显示屏上读取指示出的级别编号。利用可选的接口，可以直接读取级别指示或通过/

失败指示，以及外部测量触发输入，加速分级进度。

更多的测量功能

PM 6306 和 PM 6304具有您所需的测试频率，比同类的仪器具有更多的测试频率选择。对于测试

原级功率器件，如变压器和滤波电容，这些设备具有50和60 Hz的测试频率，并具有100和120 Hz

的纹波频率。

在100 Hz 至 20 kHz的范围内，两款RCL测试仪均提供100 Hz的分辨率，用于精密地频率表征。

为了测试小电容，PM 6304还提供了100 kHz的频率，而PM 6306的测试频率则连续可调，直到

1 MHz。

器件测试电平从2V可调，可达50 mV，保证灵敏的半导体结处于其门限电压之下。从内置源或高达

40 V dc的外部源，可以添加直流偏置。

利用可选的直流测试测量功能，可以测试器件的直流电阻。只需按下前面板的按键，即可比较器件的

直流和交流电阻值。

通过测量连接从阻抗，PM 6306 RCL测试仪还可以检查器件的连接。操作非常简单，只需按下相应

的按键，就会显示连接结果，并且您能够确保适当的4线器件连接。

选择您需要的测试功能

正如全自动操作下显示特征参数和等效电路图那样，您也可以手动选择其它感兴趣的参数。按下按键

锁定器件的相位角、阻抗、Q（品质因数）值和D（耗散因数）值。使用平均功能，则可以获得更稳

定的读数。为了进行快速的器件比较，PM 6306还提供了偏差模式。

选择电流/电压监测功能，可以查看在被测器件上测得的实际测试电流和电压值。这能够最大程度上

保护对电流敏感的元器件，并可以随元器件的参数一起指定测试电流。

所有这些内置的功能，都使得福禄克的RCL测试仪成为了随时可用的紧凑型通用仪器。并且具有同类

仪器中最大的测量多功能性。

技术指标:

交流测试模式

测试频率

PM 6306:	50, 60, 100, 120 Hz
	200 Hz 至 100 kHz (100 Hz 步长)
	100 kHz 至 1 MHz (1 kHz 步长)
PM 6304:	50, 60, 100, 120 Hz
	200 Hz 至 20 kHz (100 Hz 步长)
	100 kHz

测试频率准确度

PM 6306:
PM 6304:

测试信号电平

PM 6306:	50 mV 至 2V (10 mV 步长) ，经 100Ω电阻
PM 6304:	50 mV ，经 100Ω电阻
	1V ，经 100Ω电阻
	2V ，经 400Ω电阻

正常测量模式下的基本测量准确度

PM 6306:	0.1% ± 1 个字 (for ³ 0.25V, £ 50 kHz)
	0.1% * (f/50 kHz) ± 1 个字 (for ³ 0.25V, > 50 kHz)
	0.1% * (0.25V/Vt) ± 1 个字 (for < 0.25V, £ 50 kHz)
PM 6304:	0.05% ± 1 个字 (对于PM 6304C, £ 2 kHz)
	0.1% ± 1 个字 (for £ 20 kHz)
	0.4% ± 1 个字 (100 kHz)
	0.5% ± 1 个字 (for 50 mV £ 20 kHz)
	2.0% ± 1 个字 (for 50 mV, 100 kHz)

直流偏置

内部

PM 6306:	0 至 10V (0.1V 步长)
PM 6304:	2V

外部

PM 6306:	0 至 40V
PM 6304:	0 至 40V

直流测试模式（选件）

测试信号电平

PM 6306:	50 mV 至 2V (10 mV 步长) ，经 100Ω的电阻
PM 6304:	300 mV ，经 100Ω的电阻
	1V ，经 100Ω的电阻
	2V ，经 400Ω的电阻

基本测量准确度

PM 6306:	0.1% ± 1 个字 (对于 ³ 0.25V)
PM 6304:	0.1% ± 1 个字 (for 1V)

接触检查 (仅限PM 6306 )

通过

3 3Ω

失败

3Ω (指示连接线接触不良)

最大测量范围

阻抗/交流电阻 Z 或 RAC

0.0000Ω 至 200 MΩ

直流电阻 R DC

0.0000Ω 至 50 MΩ

电容 C

0.00 pF 至 31.8F

电感 L

0.00 mH 至 637 kH

品质因数 Q

0.000 至 1000

耗散因数 D

0.000 至 1000

相位角 F

-179 至 + 180 deg

电压监测 VX

0.1 mV 至 2.00V

电流监测 IX

0.005 mA 至 10.0 mA

最大分辨率

阻抗/交流电阻 Z 或 RAC

0.1 mΩ

直流电阻 R DC

0.1 mΩ

电容 C

0.01 pF

电感 L

0.01 mH

品质因数 Q

0.001

耗散因数 D

0.001

相位角 F

0.1 deg

电压监测 VX

0.1 mV

电流监测 IX

0.001 mA

电路图

显示

7种不同的等效电路图之一

自动模式

读数

主要和第二参数

等效电路图

并联 R+C，串联 R+L

手动模式

读数

主要和第二参数，或者 Z, F, D, Q, VX, IX

等效电路图

并行或串行可选

平均功能

功能

连续模式下的指数平均

级

PM 6306:	3 (和关闭)
PM 6304:	1 (和关闭)

偏差模式 (仅限PM 6306 )

相对于参考值的范围

-100% 至 +100%

测量模式 (手动)

连续

2 次/秒

单次

	通过 "TRIG" 键触发
	通过管理界面触发
	通过 IEEE-488 或 RS-232接口触发

测试频率

PM 6306:	50, 60, 100, 120 Hz
	200 Hz 至 100 kHz (100 Hz 步长)
	100 kHz 至 1 MHz (1 kHz 步长)
	直流（选件）
PM 6304:	50, 60, 100, 120 Hz
	200 Hz 至 20 kHz (100 Hz 步长)
	100 kHz
	直流（选件）

读数

直接显示或通过 IEEE-488/RS-232 接口显示

测量模式（快速）

最大速度

10 次/秒

测试频率

PM 6306:	200 Hz 至 100 kHz (200 Hz 步长)
	100 kHz 至 1 MHz (1 kHz 步长)
	直流（选件）
PM 6304:	200 Hz 至 20 kHz (200 Hz 步长) 100 kHz
	直流（选件）

单次

	通过管理界面触发
	通过IEEE-488 或 RS-232触发

读数

通过 IEEE 或 RS-232 接口 (显示屏空白)

分级

标准级别

特殊级别

级别 "0"和 "fail"

级别编程

	IEEE-488 接口
	RS-232 接口
	级别编程 (仅限PM 6304 )

级别极限编程

绝对和相对

微调功能

开路

开路补偿 Z > 100 kW

短路

短路补偿 Z < 10W

充电电容的保护

C < 2 mF

PM 6306:	Vmax < 200V
PM 6304:	Vmax < 500V

2 mF o C o 2 mF

PM 6306:	Vmax <47 x (C/mF) -0.234
	(Vmax 单位为 V, C 单位为 mF)
PM 6304:	Vmax <117 x (C/mF) -0.234
	(Vmax 单位为 V, C 单位为 mF)

保存的设置 (非易失存储器)

前面板设置

9 + 1 (包括微调配置)

等级设置

9 + 1

打印测量结果

通过 RS-232 接口输出至串行打印机

校准间隔

1 年

环境特性

工作温度

0° 至 50° C

储存温度

-40° C 至 70° C

电源

100/120/220/240V + 10%

电源频率

50/60 Hz

功耗

PM 6306:	44 VA
PM 6304:	31 VA

安全

符合 CE-regulation 73/23 EN61010-1 CAT II, 污染等级 2

EMC

符合 CE 规范 89/336: 辐射符合 EN 55011, Group 1 Class B, respectively CISPR 11. 免疫性符合EN 50082-1, inclusive IEC 801-2, -3, -4

预热

PM 6306:	30 分钟
PM 6304:	5 分钟

尺寸和重量

W x H x D

315 x 105 x 405 mm (12.4 in x 4.13 in x 15.9 in)

重量

PM 6306:	5.3 kg (11.7 lb)
PM 6304:	4.7 kg (10.4 lb)

型号名称	描述
PM 6304	RCL 测试仪*
PM 6304C	可编程 RCL 自动测试仪* 注: 仅 /02n, /03n 选件适用于该型号
PM 6306	1 MHz RCL 测试仪* 注: 选件 /00n, /04n, /50n, /54n 不适用于该型号

* 仪器可选配置在订购可选配置时，首先选择基本型号编号，然后将选件编号作为其后缀。所有选件仅由工厂安装。n表示所需的电源线。按以下方式选择n：

n=1. 欧式标准 220V/16A, 50 Hz
n=3. 北美标准 North American 120V/15A, 60H
n=4. 英国标准 240V/13A, 50H
n=5. 瑞士标准 220V/16A, 50 Hz
n=8. 澳大利亚标准 240V/10A, 50 Hz

例如: PM6304/573 = RCL 测试仪 PM 6304，带管理界面，直流功能，已安装 RS-232 接口，北美标准的电源线。

工厂安装选件(s):
选件编号	管理界面	直流单元	IEEE 接口	RS-232 接口
/00n
/02n			X
/03n				X
/04n		X
/06n		X	X
/07n		X		X
/50n	X
/52n	X		X
/53n	X			X
/54n	X	X
/56n	X	X	X
/57n	X	X		X

测试线，探头和线夹
PM9540/BAN	4-线测试电缆，含橡胶插头；DUT 连接： 4 个橡胶插头；电缆长度：1000 mm，重量：0.16 kg。该电缆组确保校准器的连接或者与其它仪器或附件的连接最优化。
PM9540/TWE	PM 9540/TWE SMD 镊子
PM9541B	4 线测试电缆组，含开尔文夹（Kelvin）；DUT 连接：2 个开尔文夹（大把手）；电缆长度：1000 mm
PM9542A	Universal test adapter.
PM9542SMD	4 线SMD适配器，适用于 PM 9542A；DUT 连接：测试柱为开尔文（Kelvin）连接；DUT 长度：最小 2 mm，最大 10 mm，DUT 宽度：最小 1 mm，DUT 高度：最小 0.5 mm；尺寸（宽×高×深）：55 × 45 × 30 mm （2.2 in × 1.8 in × 1.2 in）

选件
PM9548	IEEE-488 接口，利用该 IEE-488 接口，PM 6306 或 PM 6304 RCL 测试仪可以作为全自动器件测试环境的一部分，可以满足最大 10 次/秒的测量应用。
PM9549	RS-232 接口
PM9559	红外式二进制编程器（仅限PM 6304）距离： < 1.5m 紧凑的手持设备，编程 PM 6304 器件分类功能。
PM9565	直流测试测量
PM9566	处理机接口
