【产品名称】有源滤波器
【类 型】滤波补偿类
【型 号】BOAPF
【加工定制】是
【品 牌】湖北波宏
【产品认证】CCC
【产品介绍】
有源滤波器
有源滤波介绍
一、功能介绍
并联型有源滤波器BOAPF用于补偿谐波电流，具有高动态特性。BOAPF配置相电流调节变流器，作为反向谐波电流源。
BOAPF在电源连接点输入电流，用于补偿非线性负荷产生的谐波电流。BOAPF的补偿电流为动态调节，补偿效果不受电网抗阻，电源电压畸变，相位角及闪变的影响。限制补偿电流可以防止因过电流影响而使仪器受到伤害。
二、技术特点
三相同时补偿至50次谐波电流；
应用四线技术可以消除中性线电流（对称负荷时）；
在谐波补偿和无功功率同时补偿的操作模式下，可以改善功率因数；
电子过载保护；
BOAPF可以与电容器组组合使用；
对于中小功率设备，使用BOAPF更加经济。

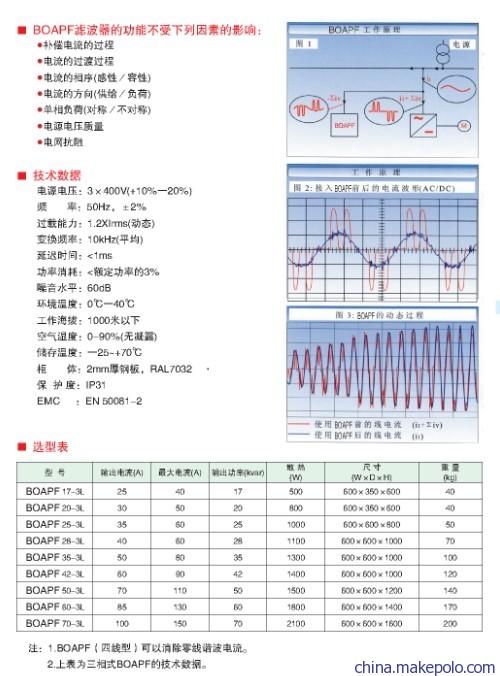

三、BOAPF滤波器的功能不受下列因素的影响
1、补偿电流的过程
2、电流的过渡过程
3、电流的相序（感性/容性）
4、电流的方向（供给/负荷）
5、单相负荷（对称/不对称）
6、电源电压质量
7、电网抗阻
四、技术数据
|
电源电压 |
3×400V+15%-20% |
|
频率 |
50Hz±1% |
|
相数 |
3相3线 |
|
负荷类型 |
平衡；不平衡；单相 |
|
电流互感器 |
…/1A 1,5 khz C1.0,5(按要求) |
|
谐波补偿 |
2－50次谐波 |
|
过负荷能力 |
1.2×IRMS(动态) |
|
中断容量 |
120KA，装有保险丝 |
|
反应时间 |
<1ms |
|
功率因数修正 |
部分改进（在接线板上进行选择） |
|
快速负荷变化 |
是 |
|
无功滤波器的兼容性 |
是 |
|
过电流的自动限制。 |
是 |
|
高度的模式话操作 |
是 |
|
容易测量 |
是 |
|
自动调整 |
是 |
|
电网内没有没有影响 |
是 |
|
过虑后的THDi |
<10% |
|
有效性 |
<97%(额定负荷) |
|
噪音水平 |
<60dB |
|
通风 |
机械 |
|
空气湿度 |
0－90％（无凝露） |
|
防护度 |
IP 41 |
|
显示器 |
LED发光二级管 |
|
工作温度 |
0－40度 |
|
工作海拔 |
<1000 o.s.l. |
|
相对湿度 |
<95%,无凝聚 |
|
EMC防护 |
EN 50081－2 |
|
EMC辐射 |
EN 50082－2 |
|
|
|
五、基本操作
通电
“ON”表示接通电源。接通电源之后，设备开始正式工作。
·首先绿灯显示“on”的时候，绿灯慢慢闪亮。这表明通过内部电解电容器的预充电，滤波器正在热启动。
·第二，红灯闪亮，接通“开关”；将AC直接联入DC母线。
·第三，开关的红灯熄灭，绿灯亮“on”闪烁更快。这表明变极器开始工作，滤波器的启动完成。一段时间以后，可以听到由电流流动引发的轻微的声音，绿灯显示“on”。
在首次通电时，应当在最严重的负荷条件下测量补偿电流。在任何时候，电流必须是正弦的。基于此，可以观察由电流叠加而引发的滞后现象。检测是确保APF安装正确与否的好方法。
谐波补偿/功率因数修正
额定电流以下，滤波器可以起到谐波补偿的作用，或者同时起到既补偿谐波又修正功率因数的作用。装配必须符合补偿谐波的要求：配有跳线的EB2接线板上有端子XJ12。
接口
在外壳显示板上，有如下按钮，还有能指示错误的灯。
- “ON”
- “电源电压”
- “接触器”
- “温度”
- “变流器”
·当LED显示“on”时，这说明IGBT换流器正处于工作之中。当然这不是意味着APF完全安装正确或者APF的容量适当。如果LED没有显示 “0”的话，也不意味着APF没有连接到电网内或者没有电压。
·当电源电压异常时或者相位缺失时，红LED“电源电压”点亮。
·红色LED“接触器”监控电解电容器的放电过程。如果主要的接触器不无法正常工作，代表错误信号的灯亮。
·红色LED “温度”显示反相换流器过热。
·红色LED“反相换流器”监测电解电容器的DC电压是否是过电压或者内部换流器是否发生故障。如果刷新，这说明滤波器的电流超出最大限度；也说明内部保护限制电流流量。
