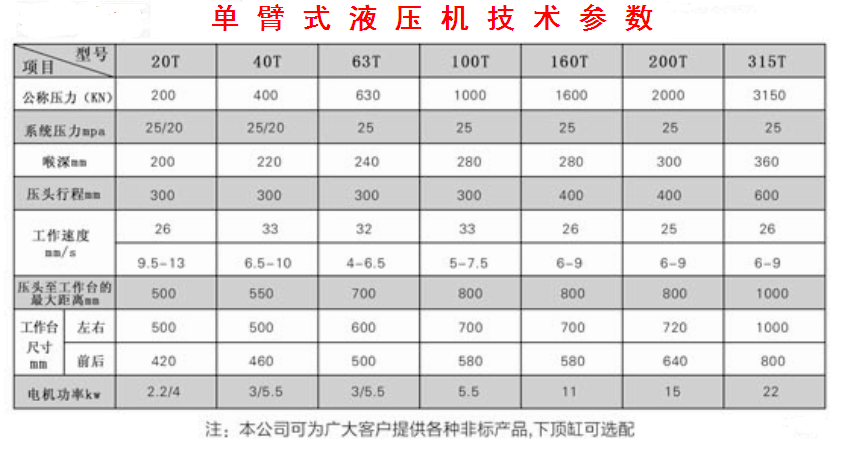

单柱液压机技术参数
公称压力                                        1000kn
系统压力                                        25mpa
工作台有效尺寸（左右*前后）  700*580mm

最大开口尺寸：                            800mm

最大行程：                                    300mm
喉深：                                            280mm
工作速度：                                    6-9mm/s
空行速度：                                    26mm/s
电机                                                7.5kw

备注：100T单柱液压机为上工作台带4跟导柱型。上、下工作台可根据客户定制

1、单柱液压机的可选配件：
☆ 光栅安全保护装置
☆ 行程、压力、时间触摸式显示屏系统
☆ PLC可编程控制器
☆ 冲裁缓冲装置
☆ 换模具用浮动导轨和滚动托架
☆ 多种形式移动工作台
☆ 快速行程冲液装置

2、单柱液压机的用途和特点
单臂液压机适用于压制工艺，如弯曲、翻边、挤压、成型、以及校正、压装等。
本机器具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。
本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成上压成型和定程成型两种工艺方式，在半自动操作时，两种工艺方式均具有压制后保压延时及自动回程动作。

3、机器性能与结构概述
3.1机身采用单臂式结构：它由工作台、主缸、液压动力系统及电器系统等部件组成。整机采用优质Q235钢板焊接而成，经时效处理消除焊接应力。
3.2压制缸吨位由一只活塞缸实现，缸体为优质45#锻钢，活塞杆表面经中频淬火处理，使用寿命长。油缸主要部件采用优质材料密封圈，确保密封可靠。
4、液压系统
4.1液压系统装置布置在机身内置。
4.2液压泵站由油箱、高压泵、电动机、换向阀等组成，油箱系钢板焊接。油箱采用封闭式油箱，设有放油塞，使清洁换油方便。
4.3液压系统密封可靠，不渗漏，主要管路采用法兰连接，管路设有防震措施。
5电器控制系统
5.1电器柜装有空气开关、继电器等电器。
5.2对压机的各种信号，限位与压力动作实现程序联锁。
5.3设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
6压机操作方式
6.1压机设有点动、半自动操作方式。
6.2行程可进行调整。
6.3操作面板上的按钮除完成压机的全部动作外，还有“急停”按钮。
7安全保护
7.1设置急停按钮，按下急停按钮，压机立即停止。
8设置工作环境
8.1电源：三相380V（+5%），50HZ.
8.2工作环境温度：0～40℃.
9主要元件选购
序号     名称                                      生产商
1       电磁换向阀                             山东济宁博威液压设备有限公司
2       高压油泵                                 江苏省启东市宏达高压油泵制造有限公司
3       电机                                         山东贝德电机有限公司
4       行程开关（无触点开关）     正泰电器
5       主令按钮开关                         正泰电器
6       压力表                                     杭州压力表厂
7       交流接触器                             正泰电器
8       控制变压器                             正泰电器
9       自动空气断路器                     正泰电器
10     热继电器                                 正泰电器
11     时间继电器                            正泰电器
12     密封圈                                     浙江西普利密封件公司
