1.产品概述：
多相流计量系统的核心为GLCC高效分离技术及优化控制系统.经GLCC分离后的气相和液相通过单相流仪表单独计量。分离出口的气相液滴达到10μm以内,液相出口含气率在1%以内，从而保证气、油、水三相产量计量的精度。
GLCC的多相流处理量基本涵盖现今所有的油气井,根据不同的气油比进行不同的定制化系统设计。
2.GLCC（Gas-Liquid Cylindrical Cyclone）柱状旋流式高效气液分离技术原理概述
进
口由倾角向下的管道沿切线方向与铅垂管道相切，多相流经预分离后进入主分离器。由于旋流作用，在主分离器中，离心力、重力和浮力形成一个倒圆锥型涡流面。
密度大的液相沿铅垂管道的管壁流到分离器底部，密度小的气相沿涡旋的中央上升至分离器顶部，最终气相和液相分别从分离器的顶部和底部排出。
3.系统标准配置图
4.技术特点

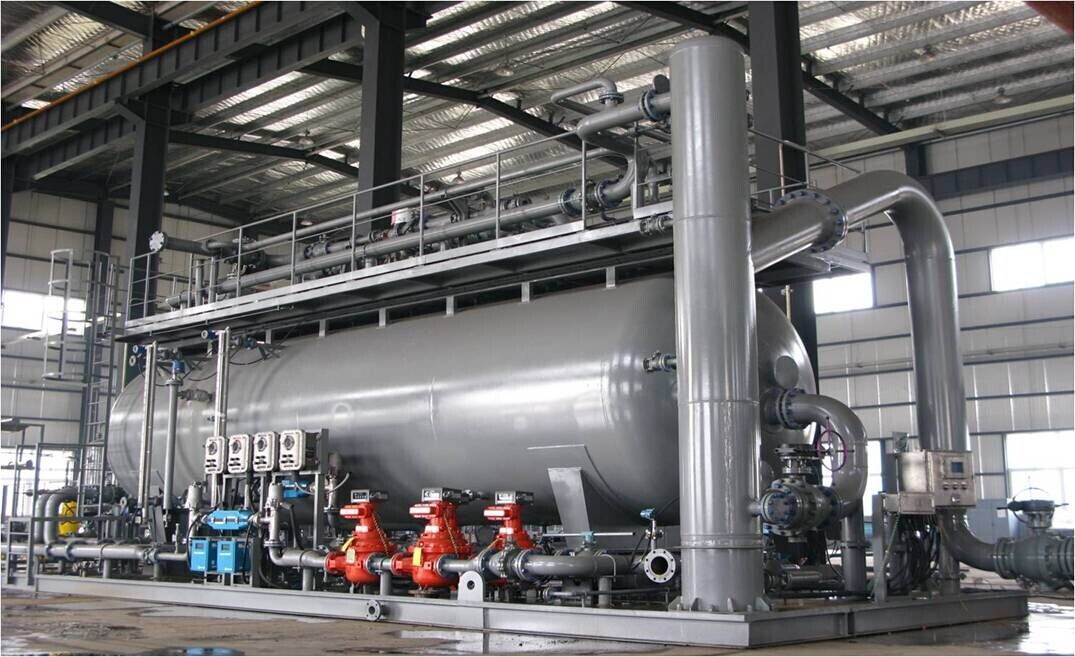

处理范围宽，量程比大：气液比0-100%，处理能力波动范围可达20-200% 独有的优化控制方式，有利于增加系统稳定性和处理段塞流能力 紧凑的成橇结构设计：设备体积小，相同处理量的情况下，尺寸仅是传统卧式分离器的1/10,是立式分离器的1/4，便于安装、运输和重复循环利用 低成本：相比传统分离器压降小，伴热少，减少油田开发成本，在保证满足计量要求的前提下最大限度地为用户节省投资 高安全性设计：无放射源，生命周期长达15-20年以上 集成了高精度的含水率在线监测仪表，能实时地反映油气井生产过程的出水量变化情况 有效解决高压、超高压气井在生产过程的取样化验难题 高可信度：计量而非计算，数据的可信度高，计量不确定度低 操作简单：易于维护，全自动无人值守 标准的售后服务：为用户提供完整系统的技术培训与服务方案 5.实例应用 中海油渤中26-3平台生产计量装置 处理范围：气：0~2.3×104Sm3/d；液：0~5820m3/d 设计压力/温度：1300KPa/95℃ 运行压力/温度：770KPa/65℃
|
