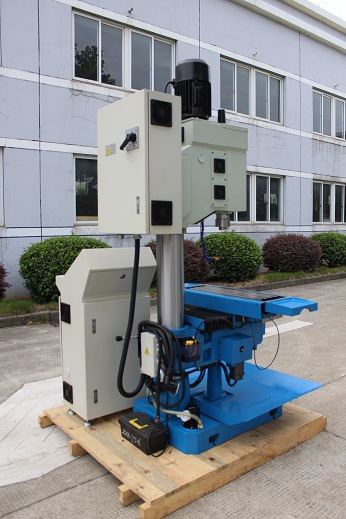

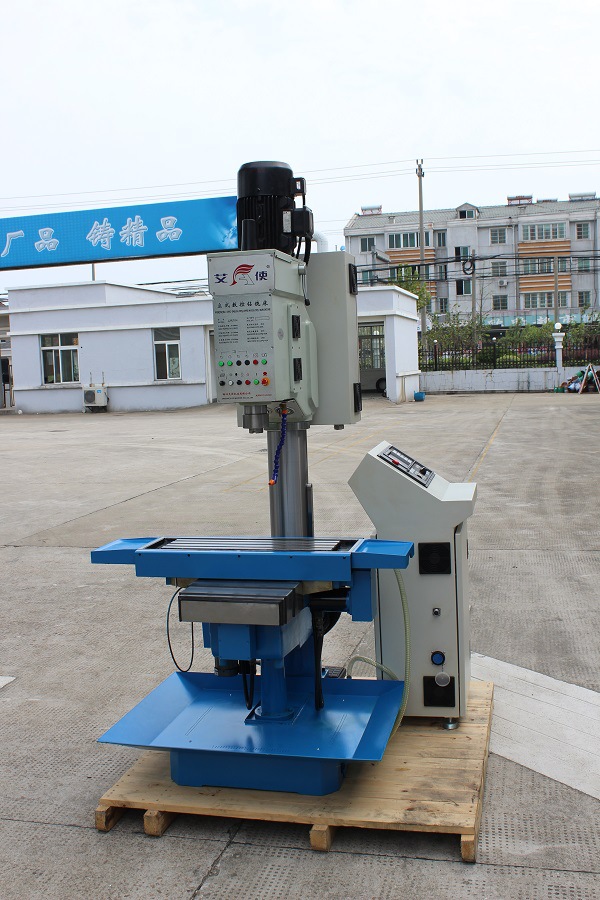

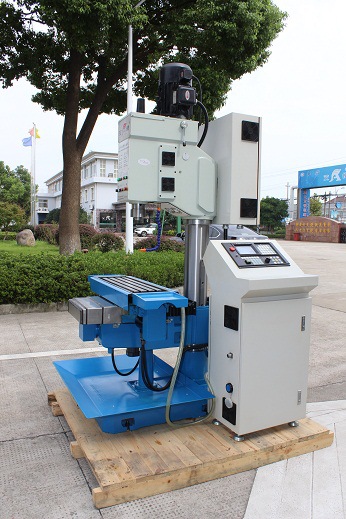

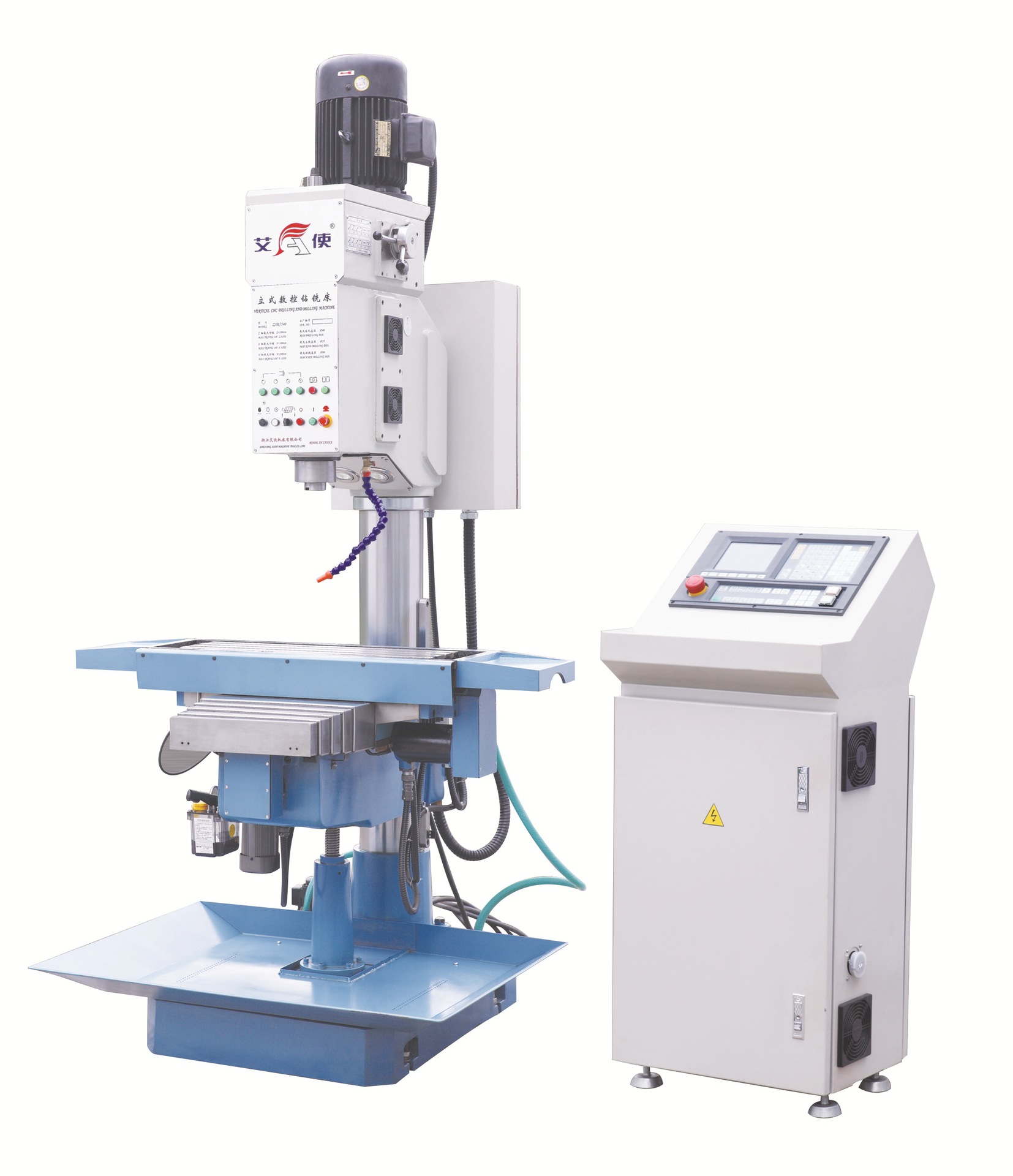

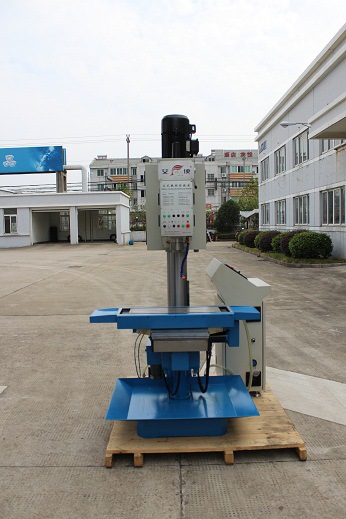

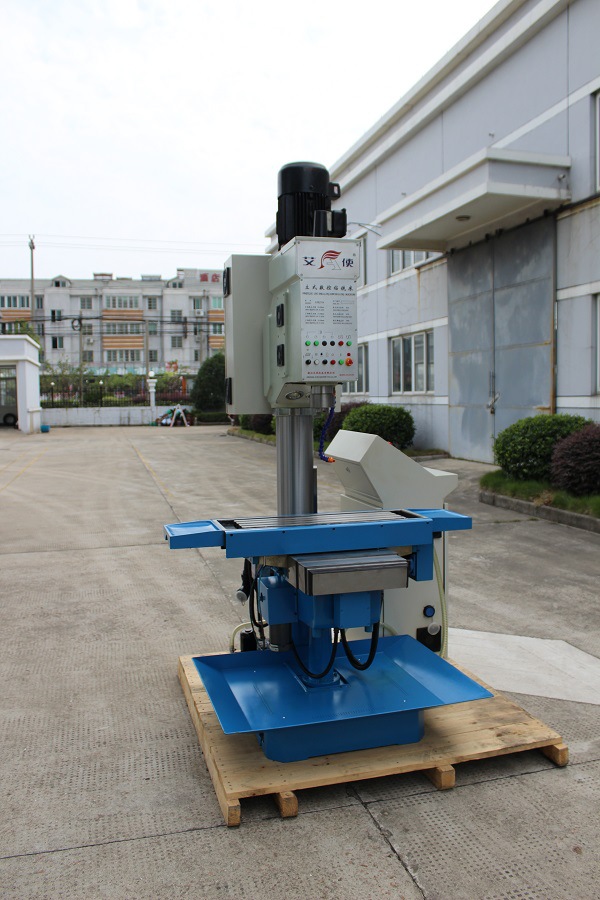

型号:ZXK7540 立式数控钻铣床-众大系统版
· 机电一体化设计，结构紧凑、美观；
· 产品适用于高速热挤压,钻,扩,铰,铣削等加工作业；
· 进给传动系统均采用滚珠丝杠,精度稳定性好；

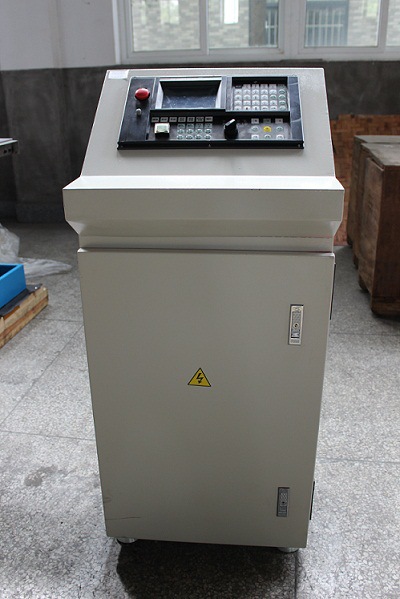

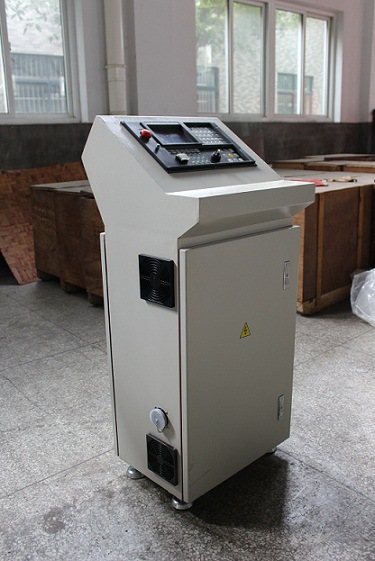

· 本机床配有三轴数控系统,各轴运行速度较快,均能实现无级变速,精确定位,通过钻孔,铣糟,铣端面等工序加工各类零件；
· 工作台升降采用电动机构、可采用自动或手动两种升降方式。
| 型号 | ZXK7540/6 CNC | ZXK7516/8 CNC |
| | | |
| 加工范围 | | |
| 钻孔直径 | Ø40mm | Ø16mm |
| 立铣直径 | Ø25mm | Ø16mm |
| 端铣直径 | Ø80mm | Ø60mm |
| 钻铣精度 | | |
| 重复精度 | 0.015mm | 0.015mm |
| 定位精度 | 0.025mm | 0.025mm |
| 主轴 | | |
| 主轴锥度 | MT4 | MT4 |
| 主轴转速 | 67-1780rpm | 400-3000rpm |
| 主轴转速级数 | 12 | 无极 Stepless |
| 主轴轴线到立柱表面距离 | 350mm | 350mm |
| 钻铣头 | | |
| Z轴行程 | 200mm | 200mm |
| Z轴进给 | 5000mm/min | 5000mm/min |
| 十字工作台 | | |
| 工作台尺寸(长×宽) | 850×250mm | 850×250mm |
| 工作台载重 | 100kg | 100kg |
| 工作台升降 | 360mm | 360mm |
| Y轴行程 | 290mm | 290mm |
| Y轴进给 | 5000mm/min | 5000mm/min |
| X轴行程 | 500mm | 500mm |
| X轴进给 | 5000mm/min | 5000mm/min |
| T型槽尺寸(槽宽/间距/槽数) | 14mm/50mm/3 | 14mm/50mm/3 |
| 主轴端面至工作台最大距离 | 445mm | 445mm |
| 电机 | | |
| 主电机功率 | 2.2/2.8kW | 4kW |
| 冷却泵电机功率 | 40W | 40W |
| 外形尺寸及重量 | | |
| 外型尺寸(长×宽×高) | 1180×1100×2400mm | 1180×1100×2400mm |
| 包装尺寸(长×宽×高) | 1370×1480×2185mm | 1370×1480×2185mm |
| 净重/毛重 | 1000kg | 1000kg |
| | Model 型号 | Packing size 尺寸 | Shelf and cover packing
机架,护罩包装尺寸 |
| 1 | Z4050 | 700×980×1500mm | / |
| 2 | Z5032 | 650×960×2000mm | / |
| 3 | Z5050 | 700×1050×1950mm | / |
| 4 | ZK5016 | 800×1240×2150mm | / |
| 5 | ZK5040 | 800×1240×2150mm | / |
| 6 | Z4040 | 1020×1410×2000mm | / |
| 7 | ZK4040 | 1020×1410×2000mm | / |
| 8 | Z4640 | 1570×1480×2000mm | / |
| 9 | ZK4640 | 1570×1480×2000mm | / |
| 10 | ZX7032 | 760×1070×1143mm | include |
| 11 | ZX7050 | 820×1050×1500mm | 890×400×820mm |
| 12 | ZX7050/I | 900×1080×1500mm | 890×400×820mm |
| 13 | ZX7540 | 1040×1110×2040mm | / |
| 14 | ZXK7516 | 1370×1480×2185mm | / |
| 15 | ZXK7540 | 1370×1480×2185mm | / |
| 16 | ZXK7516A | 1680×1380×2250mm | 1760×930×560mm |
| 17 | ZXK7540A | 1680×1380×2250mm | 1760×930×560mm |
| 18 | ZXK7035 | 1390×1270×2060mm | / |
| 19 | ZXK7035A | 1450×1300×2200mm | / |
