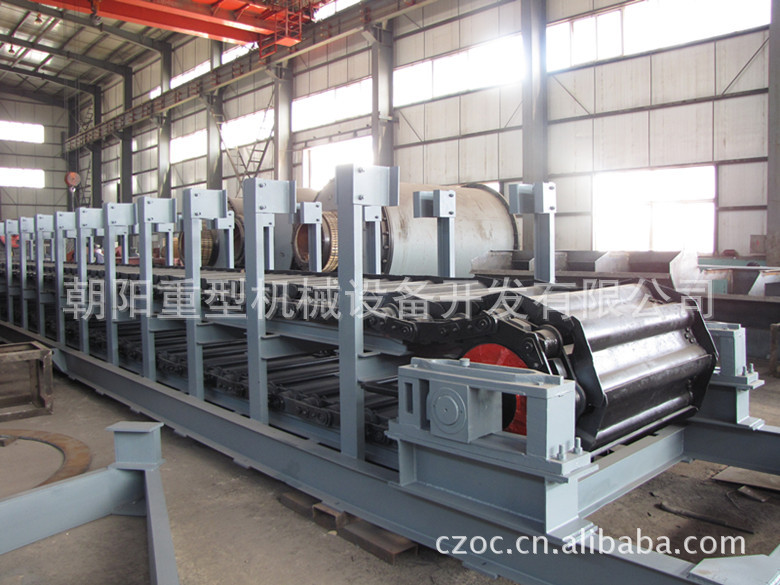

链板式给料机

板式输送机简介

    板式给料机分为轻型、中型和重型三种型号，根据物料形状和输送距离可分为BQ轻型板式给料机、HB中型板式、BZ重型板式给料机。此设备能承受大的仓压，抗冲击能力强，具有维修简便、性能可靠等优点，可根据用户需要设计长度＼宽度，是重型矿业运输不可缺少的设备，被广泛应用于冶金矿山等行业。



 1、用途和使用范围

    在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。

 2、技术性能和特点

    适用范围广、输送能力大、牵引链的强度高，可用作长距离输送、输送线路布置灵活、运行平稳可靠。

 3、工作原理

    利用固接在牵引链上的一系列板条在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。

4、主要结构

   它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。

5、业绩：大连天元矿业有限公司

      扎鲁特旗矿业有限公司

      山西焦煤集团水泥厂

      辽宁三和矿业投资有限公司

      承德泰诚矿业有限公司

      山西西山华通有限公司

      承德达鑫矿业

6、 板式给料机主要技术参数

型号 Model	规格 Specification	输矿槽宽度 (mm) Width of chute	生产能力(m3/h) Capacity	运行速度(m/s) Speed	最大倾角(α) Max. slope	给料粒度(mm) Material feeding size
轻板	BQ500	500	41	0.16	15°	≤160
	BQ650	650	68
	BQ800	800	107
中板	HB800	800	24-290	0.02-0.24	15°	≤400
	HB1000	1000
	HB1250	1250
重板	BZ1200	1200	60-120	0.03-0.06	10°	≤500
	BZ1500	1500	90-180			≤600
	BZ1800	1800	140-280			≤800
	BZ2000	2000	170-340			≤900
	BZ2400	2400	240-480			≤1000
