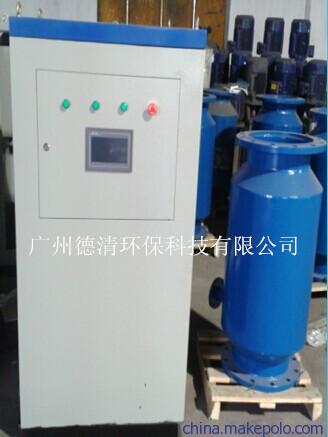

冷凝器胶球自动在线清洗装置
（一） DTLNQ概述与工作原理
DTLNQ概述：
中央空调作为宾馆、商场、商务大楼等商业、公共建筑的重要设施，其运行状况不但直接影响企业形象与经营效果，在工业领域中央空调更是满足正常生产或工艺要求不可或缺的设备，但是它是公共建筑中最大的耗能设备。在空调系统运行中，冷凝器不可避免发生结垢、腐蚀等问题，这都将导致耗能和维修、运行成本增加，并且缩短冷凝器、压缩机等设备的使用寿命。
传统的清洗方法是采用人工清洗，它不能实现对冷凝器的连续在线清洗，在清洗的间隔内，机组已经额外消耗了大量的能源；或者难以彻底根治冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能弊病。本公司生产的DTLNQ冷凝器自动在线清洗系统装置无需专人操作，一劳永逸的解决您的问题，并且为您带来极大的经济效益。
DTLNQ工作原理：
DTLNQ系列冷凝器胶球自动在线清洗装置采用纯物理方法，利用系统自带水泵加压，将清洗胶球从发球器发送到冷凝器中，依靠水流产生的冲刷力和胶球与换热管壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球机，从而完成一次清洗循环。控制器可设置清洗频率或时间，以及随空调主机的开启自动运行功能，实现全自动在线清洗。始终保持冷凝管内壁洁净，从而提高了冷凝器的热交换效率，降低能耗，提高能效，节省能源。
（二）冷水机组面临的问题与解决方案
中央空调冷水机组面临的问题：
1． 循环水不断地蒸发浓缩，水流速加快，迫使水含盐量增多，形成水垢；
2． 灰尘杂物的浸入而引起水的浊度上升，加快水垢形成速度；
3． 设备本身结构及材质因素而产生的沉积物及设备腐蚀；
4． 菌藻、微生物滋生。
综合上述多种因素的作用，使冷凝器内壁产生严重的污垢、生物粘泥。污垢对热交换效率影响非常大，进而导致机组耗电剧增，尤其是生物沾泥，虽然非常薄，但对热效换效率的影响却达硬质结垢的十倍左右。而且这些污垢、生物粘泥会缩短冷凝器、压缩机等设备的使用寿命，严重者被迫停机。
传统办法是人工清洗，通过化学水处理与机械清理等办法，不但成本投入之大，且会产生化学腐蚀，不能彻底解决问题。
人工清洗不能实现对冷凝器连续在线的清洗，在清洗完后，只要机器连续运行24小时，冷清器就会重新被污染，效率再度降低，在清洗的间隔内，机组已经额外消耗了大量的能源。因此传统办法无法彻底根治冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能等弊端。
解决方案：DTLNQ冷凝器胶球在线清洗装置
DTLNQ装置采用在线的连续清洗方法，能够保证机组在运行过程中维持最佳的效果。本清洗装置凭借其独到的技术特点及优势，在大型水冷却式中央空调系统领域具有广泛的应用价值，可以为用户带来非常客观的经济效益和社会效益。
DTLNQ装置的应用范围：
ü 中央空调冷水机组；
ü 水冷管壳式冷凝器、蒸发器
ü 所有采用水介质的管壳式换热器。尤其是工业企业，例如钢铁、化工、医药等场合，换热器效率的高低也直接关系到工艺水平或产品质量，因此XFLN装置的使用已成为正常生产的有效保障。
DTLNQ设计选型注意事项：
1、 冷水机组循环冷却水系统的水质处理设计要求符合国标《工业循环冷却水处理设计规范》GB5005-2007的要求。
2、 设计选型是根据冷水机组制冷量和冷却水出水管径来确定，胶球的大小是根据冷水主机冷凝器换热管内径来决定。(新系统胶球选用跟列管内径相等直径，旧系统胶球选用小于列管直径的1-2mm。)
胶球的投加量是水冷机组列管数的10%左右。
发球机输入电源为交流3×380V/50HZ，功率在1.5KW-5.5KW之间，日消耗功率：＜1Kwh。
工作环境温度：0℃～＋60℃。
湿度：20-95%
发球机应在四周留出不小于600MM的检修空间。
发球机尽量布置在靠近冷凝器入水口。
清洗胶球平时观察视镜看胶球的磨损度，污染度，可以拿出来清洗，损坏了可以更换。
3、 DTLNQ使用条件：换热管内不能有杂质异物，阻止胶球的通过。水中不应含粒径大于1.5MM的杂质，会造成换热管和收球器的堵塞。为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料、冷却管中锈蚀物等异物进入冷凝器和蒸发器，设计时需在冷凝器（蒸发器）入水口前设计过滤孔径不大于1.5MM的过滤器，且过滤网有效过滤面积大于连接管道截面积的3倍以上，确保过滤器的水阻合理。
4、 关于冷凝器（蒸发器）入口处建议设计安装手摇刷式过滤器的说明：由于许多冷水机组的机房布置原因，循环水泵出口到冷水机组的入口距离较长，弯管、并联管、支管较多，安装时存在的焊渣、焊烟隐患较多，加之非制冷季系统放水后，管道内壁锈蚀物的脱落；所以尽管水泵入口处安装了合理的过滤器，往往冷水机组冷凝器（蒸发器）换热管内还有较大尺寸异物存在。所以为了避免以上情况发生，考虑经济性、定期清理过滤器内异物的方便性，强烈建议设计安装手摇刷式过滤器。
