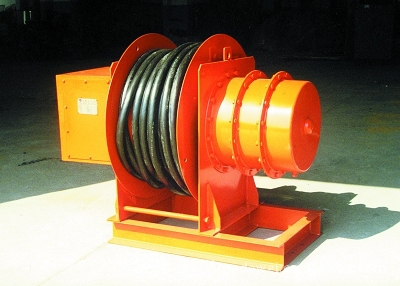

JT系列滑环外装式电缆卷筒
形尺寸表
外型序号 | A | B | C | D | D | d | E | F | G | H | W | 质量（kg） |
10m、15m、20m系列 | 1 | 310 | 360 | 400 | 500 | 700 | 15 | 420 | 710 | 190 | | 250 | 140 |
2 | 420 | 825 | 190 | | 250 | 170 |
3 | 470 | 990 | 190 | 280 | 300 | 220 |
4 | 420 | 785 | 265 | | 250 | 155 |
5 | 420 | 900 | 265 | | 250 | 185 |
| 1 | 310 | 360 | 450 | 600 | 800 | 18 | 420 | 710 | 190 | | 250 | 190 |
2 | 420 | 825 | 190 | | 250 | 220 |
3 | 470 | 990 | 190 | 280 | 300 | 250 |
4 | 470 | 1105 | 190 | 280 | 300 | 280 |
5 | 420 | 900 | 265 | | 250 | 195 |
6 | 310 | 360 | 550 | 800 | 1000 | 18 | 420 | 825 | 190 | | 250 | 250 |
7 | 470 | 990 | 190 | 280 | 300 | 290 |
8 | 470 | 1105 | 190 | 280 | 300 | 300 |
9 | 470 | 1220 | 190 | 280 | 300 | 330 |
10 | 470 | 1075 | 265 | | 300 | 235 |
11 | 420 | 900 | 265 | | 250 | 210 |
