IC卡饮用水冷水水表产品说明书

一、产品概述

  IC卡饮用水冷水水表是利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。该产品具有技术先进、性能优良、结构合理、计量准确、稳定可靠等一系列优点，主要适用于城市供水部门、物业小区、企事业单位和工矿住宅小区的供水计量和收费管理。

该产品具有预收水费功能，用户持购水卡到管理部门缴费，在水表上刷卡后立即自动开阀供水，在使用过程中，水表中微电脑自动核减用水量，所购水量用尽时，水表自动报警并关阀断水，用户需要重新购水刷卡后方能再次开阀供水。IC卡还能记录水表的运行情况，通过管理软件对水表总用水量、总购水量、开关阀状态等信息进行管理。IC卡水表可以提高管理效率，有效防止欠费，避免上门抄表，实现节约用水。

二、产品特点

1、微电脑控制技术，高度集成，稳定可靠。

2、具有预付费功能，先购水，后用水。所购水量用完后，水表自动关阀。

3、液晶显示屏采用中文显示，直观清晰，实时显示剩余水量和累计用水量。

4、电池欠压时自动报警关阀，并具有防盗水功能。电池断电后数据长期保存不丢失。

5、非接触卡（射频卡）技术：采用无线方式传输数据，彻底解决防水、防潮、防攻击等难题。

6、电动悬浮球阀技术：采用电动球阀技术，工作可靠，压损小。

7、全密封设计，所有线路全部用高性能灌封胶密封，无任何外露电极，适合潮湿环境下使用。

8、防外电、强磁攻击技术：当外部进行强电、强磁攻击时，水表会自动关阀并指示。

三、执行标准

本产品符合GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T133-2007《IC卡冷水水表》的全部技术要求。

四、技术参数

五、使用方法

IC卡水表安装好以后，需从IC卡正确读取有关信息才能启动和运行，使用时IC卡必须放置在感应区位置（如果显示器不显示，将IC卡上下或左右移动），待显示器显示完数据后方可取下IC卡，液晶显示的水量精确到小数点后两位，单位为m3（立方米）。

1、清零。新水表在安装之后，使用之前需要将其清零，清零后显示“00000”及“关阀”。

2、设置初始化。水表在开户使用之前需要将设置卡刷一下水表，进行初始化操作。

3、开户并充值。在管理系统中登记用户信息，之后进行开户并充值，用户将IC卡贴近水表感应区，刷卡成功后，IC卡水表显示以下信息：本次购买量、表号、购买次数、版本号、累计用量、当前剩余水量等。IC卡水表开阀供水，开户充值后此卡即成为该表的专用购水卡，不能在其他水表上使用，已开户的IC卡水表必须清零并用设置卡初始化后才能重新开户。

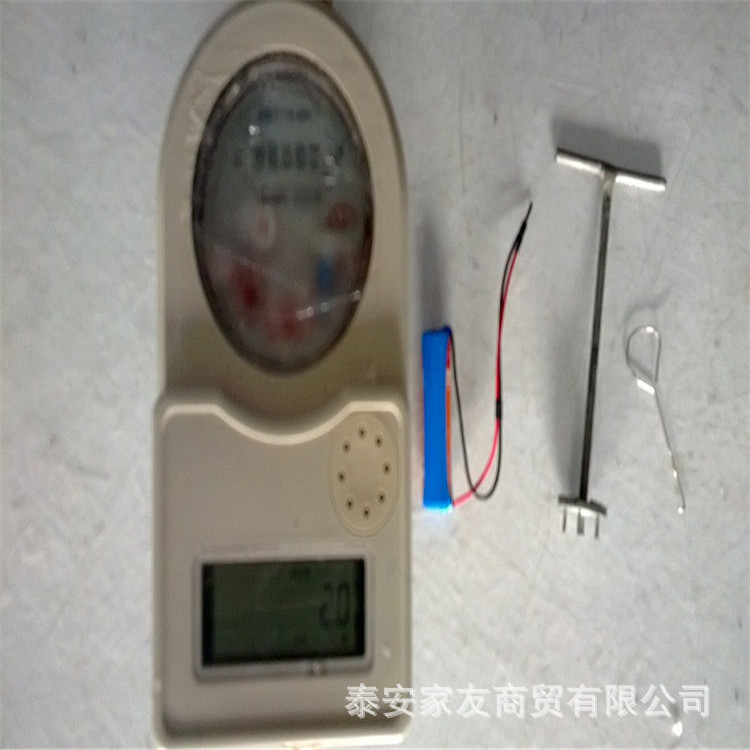

4、用户查询。每户可随时查询自己水表的使用情况，将IC卡靠近水表感应区，显示屏将显示信息：表号、购买次数、版本号、累计用量、当前剩余水量等。当显示屏出现“无电”字样时，请及时联系管理部门，更换电池。否则电池真正无电后，水表将自动关闭阀门，不再供水。

5、补卡。当用户的购水卡丢失或损坏时，可到管理部门申请补卡，补卡成功后，原来的IC卡自动作废。

6、退费操作。当用户的水量没有用完，需要退费时，只需管理人员刷退费卡，此时水表中的水量信息应返回到卡中，水表的当前剩余水量为零，同时水表关闭阀门，管理人员用相关的上位机管理软件读取IC卡的信息后，根据读到的信息进行结算退还用户水费。

注：除用户卡之外，其他IC卡统称为工具卡，工具卡是为了方便管理部门对水表的日常管理，不给用户配发。

六、安装方式

1、IC卡水表的安装必须符合GB/T778.2-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表第2部分：安装要求》的安装要求。

2、IC卡水表的口径应根据安装管道的口径和经常使用的流量小于或接近智能水表的常用流量为宜而定，安装位置应避免曝晒、水淹、冰冻和污染，方便拆装、读数和刷卡。

3、IC卡水表应水平（显示面向上）安装。

4、新装水表前应先清除管道内的砂石、麻丝等杂物，以免造成水表故障。

5、IC卡水表所示的箭头方向应与管道水流方向一致。

6、IC卡水表若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏水表内部机件，最好在IC卡水表出水口处加装止回阀。

七、工作原理图、外形尺寸图（L1：长度、H：高度、W：宽度）

八、注意事项

1、电池出现“无电”信息后，请于两周内及时与管理部门联系，避免因未及时更换电池给您造成不便。

2、定期检查IC卡水表的运行情况，冬季尤其注意防冻。

3、已安装于管道但未交付使用的，或长期（两周以上）不用水的，请关闭IC卡水表前后阀门，本公司不承担由此造成的一切后果。

4、若IC卡水表出现电子显示屏与字轮不相符或IC卡水表故障，以字轮计量为准。

九、附带配件

1、IC卡水表1个；2、接头2个；3、接头螺母2个；4、密封垫圈2个；5、说明书1份。
